☑ Wenn die gemessenen Spannungen stabil sind und die Summe der Spannungen von Pluspol
gegen Erdpotenzial und Minuspol gegen Erdpotenzial eines Strings annähernd der
Spannung zwischen Plus- und Minuspol entspricht, dann liegt ein Erdschluss vor.
Lage des Erdschlusses
Die ungefähre Lage des Erdschlusses kann über das Verhältnis der gemessenen Spannungen
zwischen Plus gegen Erdpotenzial und Minus gegen Erdpotenzial ermittelt werden.

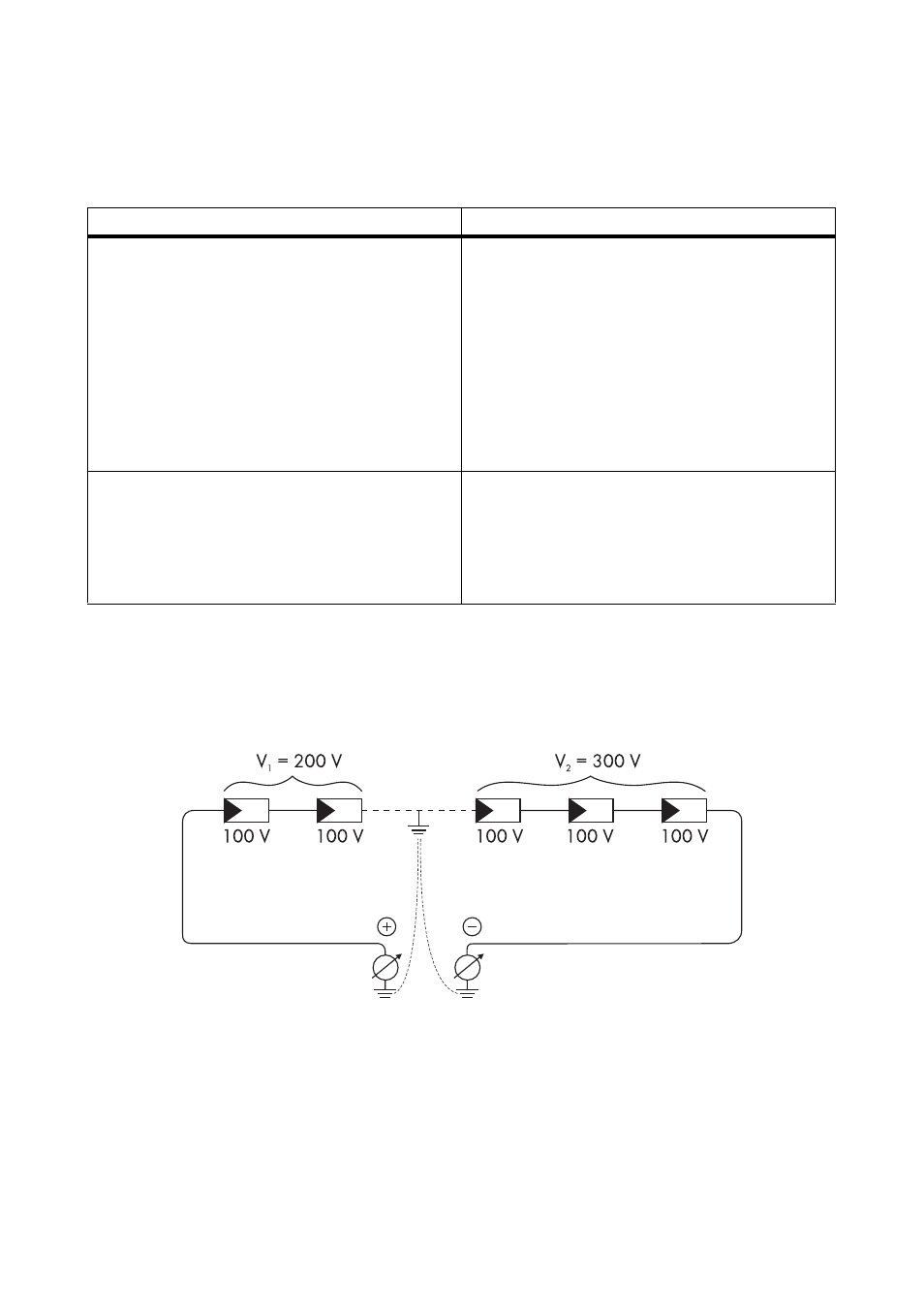

Beispiel:
Der Erdschluss liegt in diesem Fall zwischen dem zweiten und dritten PV-Modul.
☑ Die Erdschlussprüfung ist beendet.
Ergebnis Maßnahme
☑ Sie haben einen Erdschluss festgestellt. • Der Installateur des PV-Generators muss
den Erdschluss im betreffenden String
beseitigen. Die Lage des Erdschlusses
können Sie wie unten angegeben ermitteln.
• Fehlerhaften String nicht wieder
anschließen.
• Den Wechselrichter wieder in Betrieb
nehmen, wie in Kapitel 7 „Inbetriebnahme“
(Seite 55) beschrieben.
☑ Sie haben keinen Erdschluss festgestellt. Vermutlich ist einer der thermisch überwachten
Varistoren defekt.
• Varistoren prüfen, wie in Kapitel
11.2 „Funktion der Varistoren prüfen“
(Seite 79) beschrieben.
