Principali collegamenti per gli accessori forniti in
dotazione
Q Prima del collegamento
• Non coilegare il cavo di alimentazione in c.a. prima di avere
eseguito tutti i collegamenti.
• Per preparare l’antenna AM a quadro e i cavi dei diffusori,
torcere la punta in vinile e mozzarla (©).
Cavi a nastro.
Tenere i cavi quanto piщ и possibili accostati al retro
dell’unità.
Antenna FM.
Fissare l’altra estremità dell’antenna in un punto dove la
ricezione è migliore.
Antenna AM a quadro.
Installare il supporto per l’antenna (©) fornito in dotazione o
utilizzare un altro supporto e fissarla a una parete o a un
pilastro {©).
Tenere il cavo dell’antenna lento e distante dagli altri fili e
cavi.
Cavo a fibre ottiche.
Rimuovere i cappucci parapolvere prima dell’uso.
Cavi dei diffusori.
Collegare i cavi ai terminali dello stesso colore. Durante il
collegamento fare attenzione a che i fili esposti non vengano
a contatto gli uni con gli altri.
Utilizzare solo i diffusori forniti in dotazione.
La combinazione del sistema e dei diffusori anteriori fornisce
il suono ottimale. Utilizzando altri diffusori si potrebbe
danneggiare l’unità e pregiudicare la qualità del suono.
Collegamento del cavo di alimentazione in c.a.
Per Vostra informazione
Le informazioni memorizzate nella memoria dell’unità, ad eccezione
dell’ora, rimangono in memoria fino a due settimane dopo che la
spina del cavo di alimentazione è stata scollegata.
Il cavo di alimentazione in dotazione è soltanto per l’uso con questa
unità. Non usarlo con altre apparecchiature.
Collegamento di un'unità esterno
• Prima eseguire i collegamenti, spegnere tutte le unità.
• Per i dettagli far riferimento al manuale dell’unità esterna.
(Cavi e apparecchio non forniti in dotazione.)
Cavo di collegamento stereo (non fornito in dotazione)
Bianco (L)
Rosso (R)
m Per ascoltare un altro apparecchio ed eseguire
registrazioni analogiche
Collegare l’altro apparecchio ai terminali di ingresso EXT IN
per l’emissione del suono dai diffusori dell’unità o per la
registrazione analogica sul registratore di MD. Collegare
questa unità all’altro apparecchio tramite i terminali di uscita
EXT OUT per registrare su un altro dispositivo di registrazione
0 per l’emissione del suono da questa unità tramite l’altra
unità.
Per eseguire registrazioni digitali
Rimuovere il cappuccio parapolvere prima dell’uso.
Utilizzare un cavo a fibre ottiche per collegare l’altro
apparecchio digitale all’ingresso DIGITAL OPTICAL IN EXT
sul retro del registratore di MD. Questo collegamento
permette di eseguire registrazioni digitali. Per l’ascolto
dell’altro apparecchio digitale o per eseguire registrazioni
analogiche del materiale digitale, occorre collegare anche i
cavi di collegamento stereo.

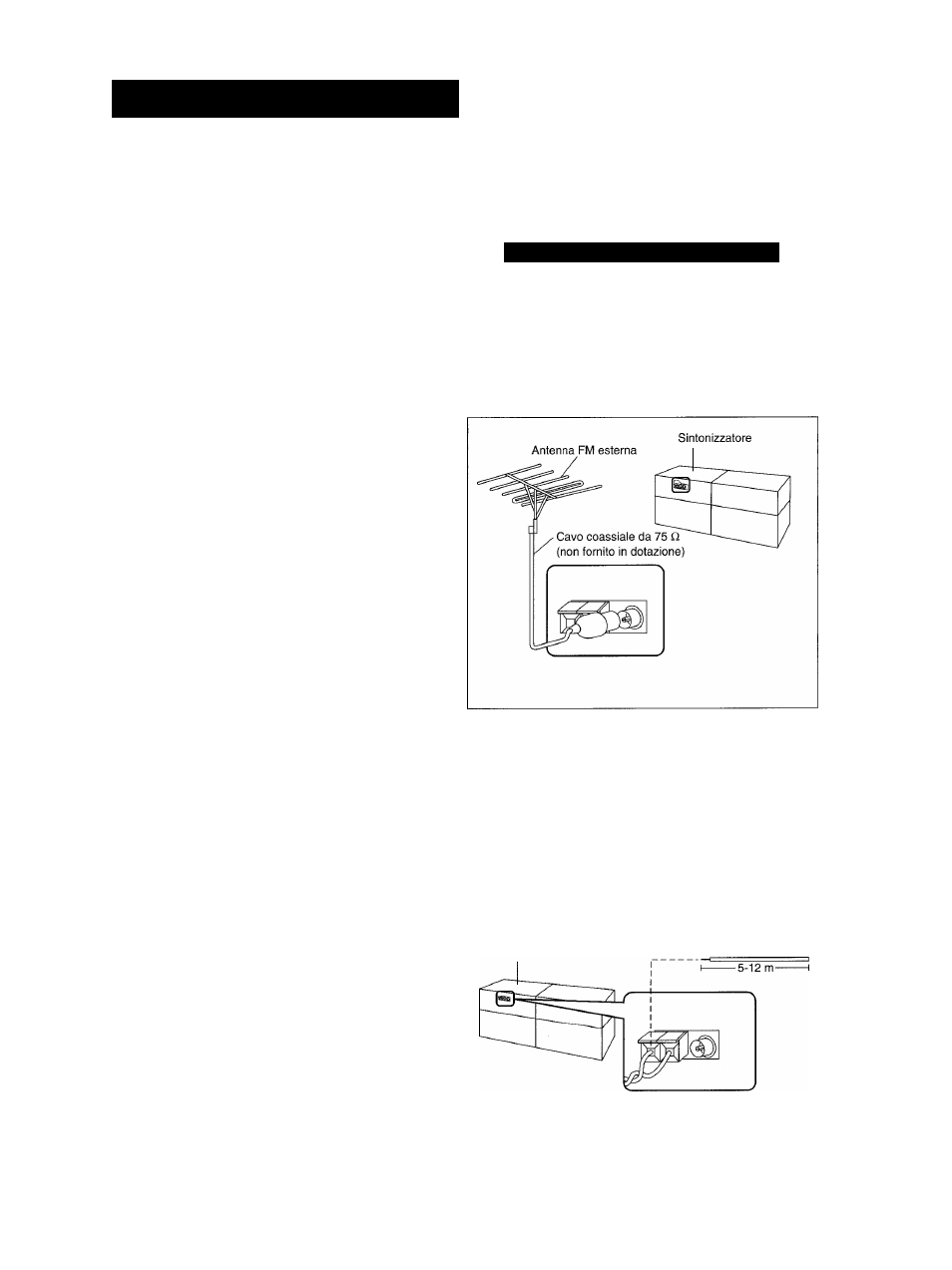

Collegamenfo delle antenne opzionali
Se la ricezione radio è debole, utilizzare antenne esterne.
Antenna FM esterna
• Disconnettere l’antenna FM interna.
• L’antenna deve essere installata da un tecnico specializzato.
Antenna AM esterna
Disporre orizzontalmente un pezzo di tubo di vinile attraverso una
finestra o in un altro punto adatto.
• Lasciare l’antenna a quadro collegata.
• Quando l’unità non viene utilizzata, disconnettere l’antenna. Non
utilizzare l’antenna durante i temporali.
Sintonizzatore
Antenna AM esterna
