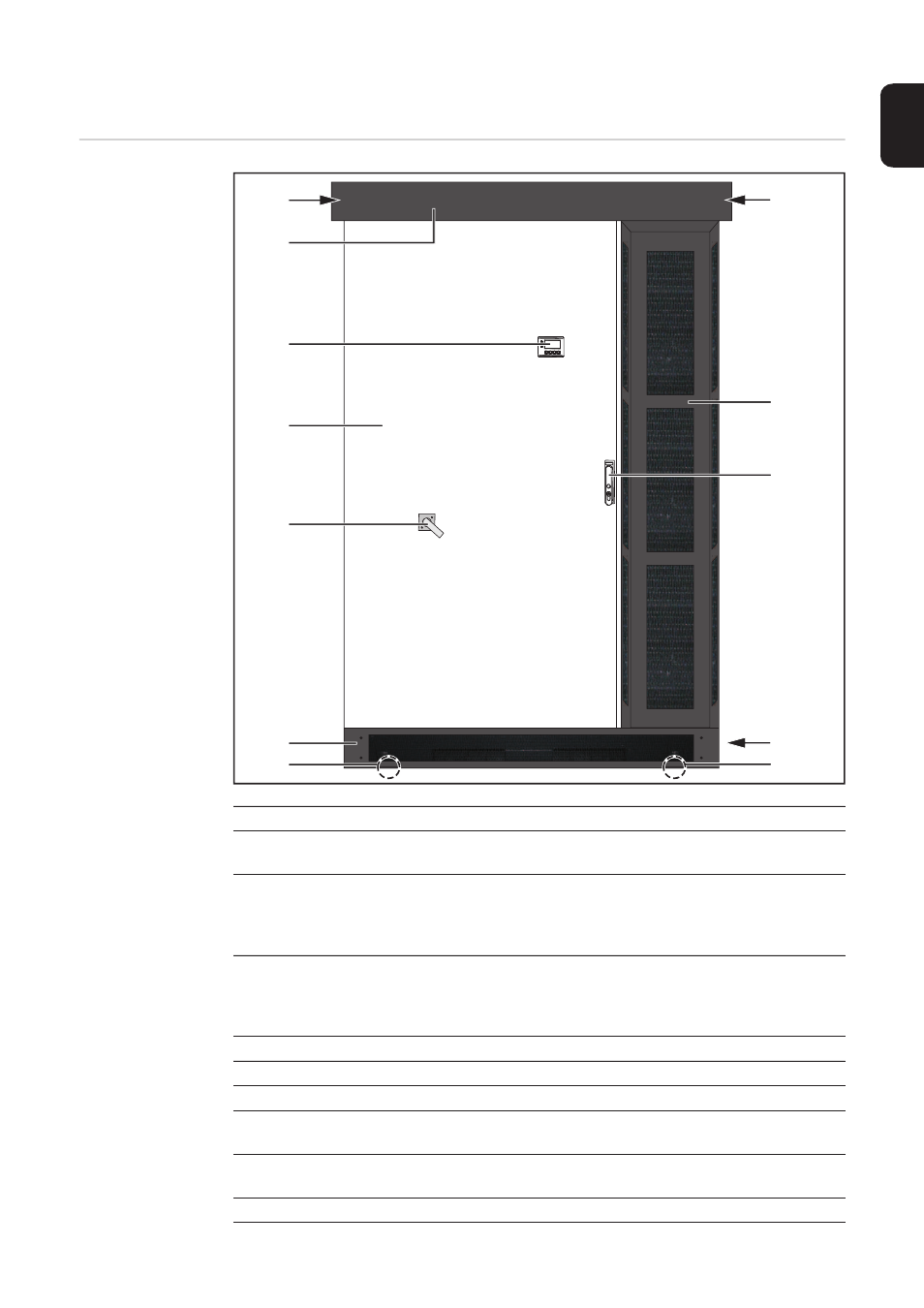

Gerätebeschreibung
Wechselrichter
außen
Pos. Bezeichnung
(1)
(2)
Montagelasche (vorne und hinten)
(3) vordere Sockelabdeckung (gegenüber: hintere Sockelabdeckung)
Hinter der vorderen Sockelabdeckung befindet sich die Aufnahme für Gabelsta-
pler.
(4) DC-Hauptschalter, im ausgeschalteten Zustand versperrbar
WICHTIG! Die Tür lässt sich nicht öffnen, wenn der DC-Hauptschalter einge-
schaltet ist.
(5) Tür
(6) Bedienelemente (Display, Tasten, Kontroll- und Status-LEDs)
(7) Ablufthaube
(8)
(9)
Kranöse für Krantransport (vorne und hinten, unter der Ablufthaube)
(10)
(11)
Kranöse für Krantransport (vorne und hinten, unter der Ablufthaube)
(12) Zuluftgitter
(1) (2)
(3)
(4)
(5)
(6)
(7)
(15) (16)
(14)
(12)
(13)
(10) (11) (8) (9)
