Fronius Agilo Outdoor 75.0-3 Benutzerhandbuch
Seite 51
49
DE

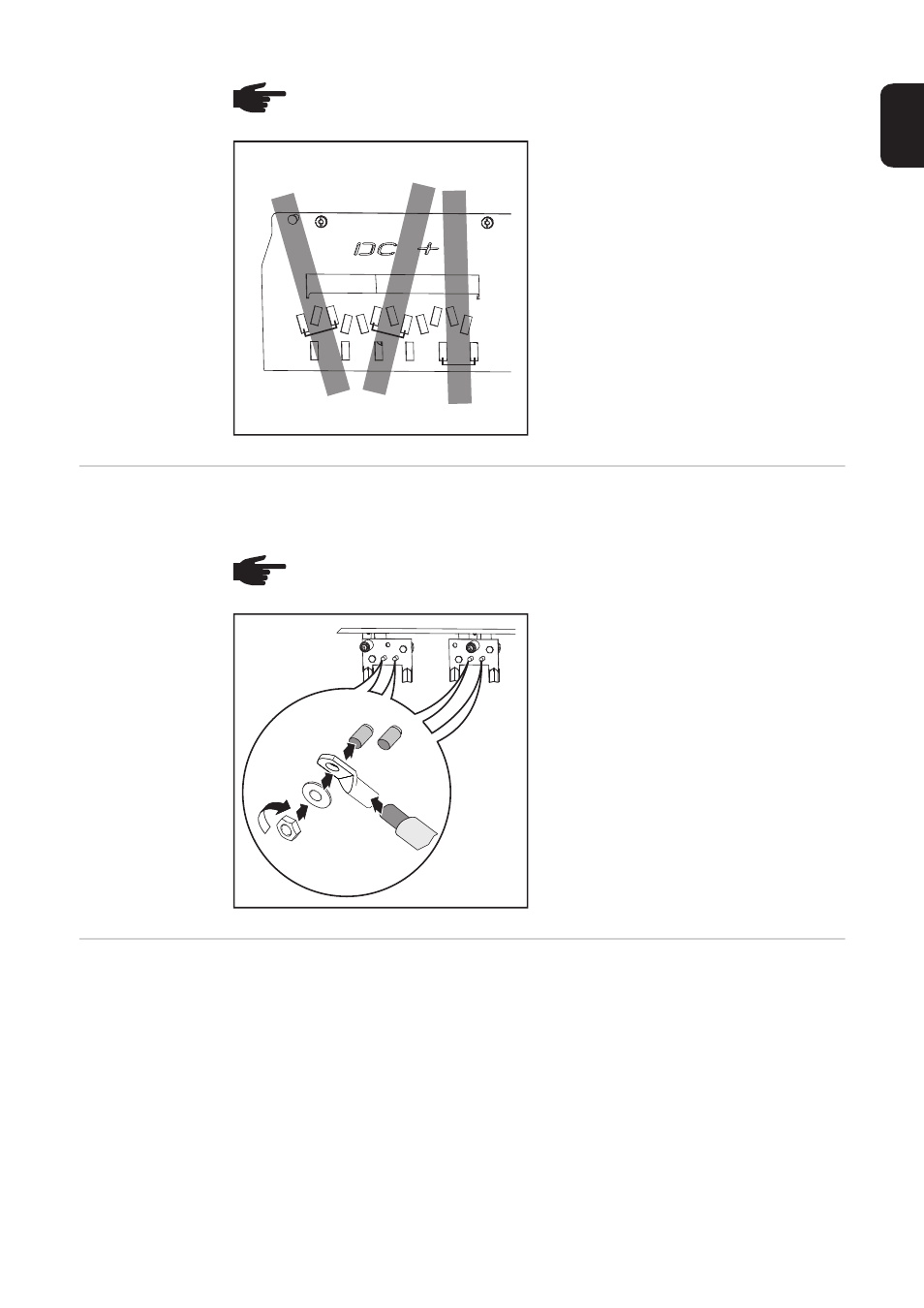

z.B.:
A
schräge Kabelführung von rechts
unten - Zugentlastungs-Schelle an
Position 1 und 2 einhängen
B
schräge Kabelführung von links un-
ten - Zugentlastungs-Schelle an
Position 3 und 4 einhängen
C
vertikale Kabelführung - Zugentlas-
tungs-Schelle an Position 5 und 6
einhängen
DC-Kabel mit Ka-
belschuh an-
schließen
Alternativ zum Anschließen der DC Kabel an den V-Klemmen können die DC Kabel mit
Kabelschuh an den M10 Gewindebolzen der DC-Anschlüsse angeschlossen werden.
2x
DC+
2x
DC-
Sicherung als
Schutz gegen ver-
polte DC Kabel
Der Wechselrichter ist zum Schutz gegen verpolte DC Kabel mit einer Sicherung ausge-
stattet.
Wird der Wechselrichter mit verpolten DC Kabeln in Betrieb genommen, löst die Sicherung
aus. Am Display wird die Statusmeldung 307 „DC low“ angezeit, auch bei ausreichender
Sonneneinstrahlung.
In diesem Fall ist die Verpolschutz-Sicherung gemäß Kapitel „Fehlerbehebung und War-
tung“, Abschnitt „Sicherungen tauschen“ zu tauschen.
HINWEIS! Für das Einhängen der Zugentlastungs-Schellen stehen je nach Ka-
belführung verschiedene Öffnungen an der Schiene zur Verfügung.
1
2
3
4
5
6
A
B
C
HINWEIS! Beim Anschließen auf korrekte Polarität der DC Kabel achten.
18 Nm
M10
3
1
5
2
4
