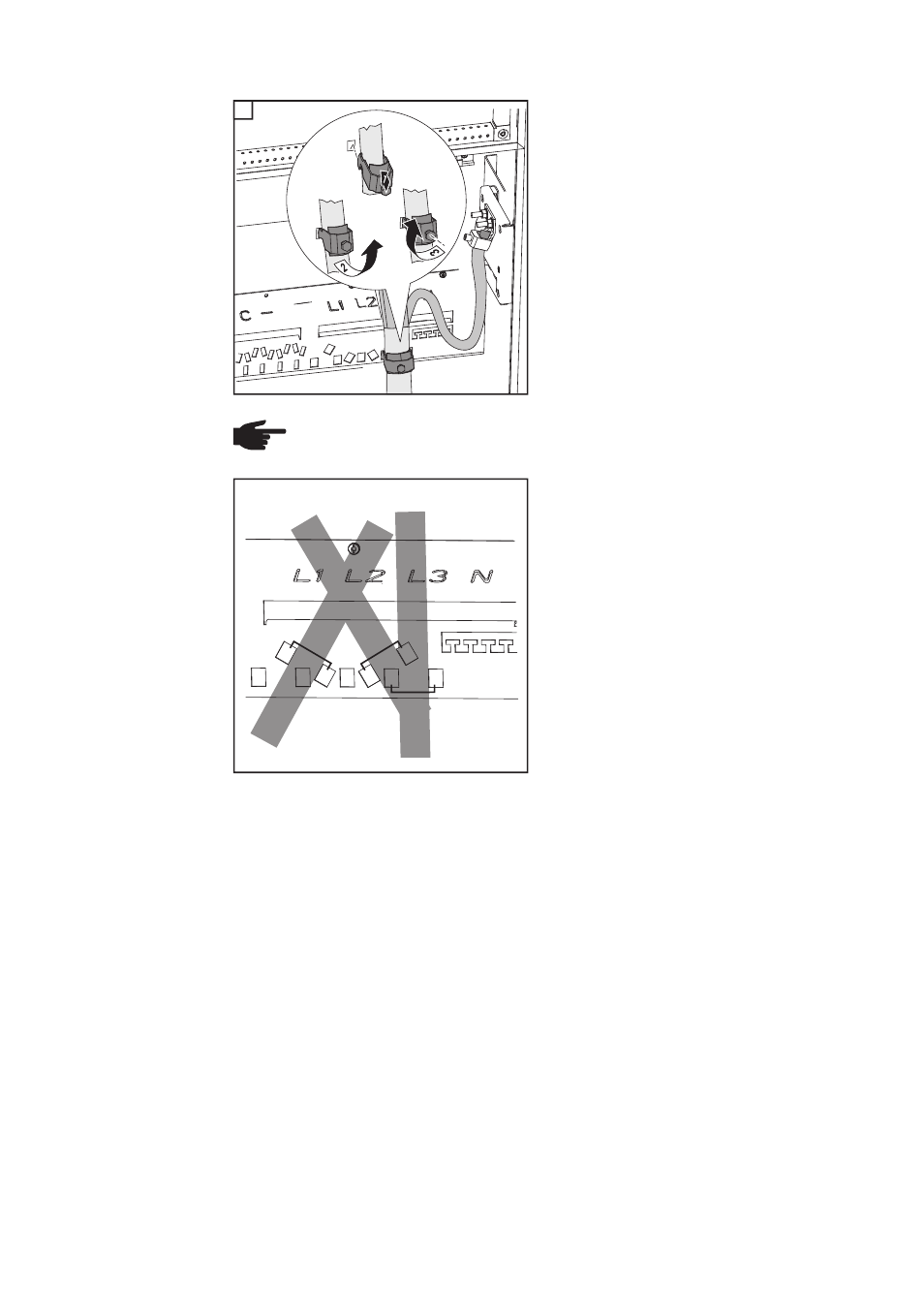

5 - AC Kabel in Zugentlastungs-Schelle
einlegen
- Zugentlastungs-Schellen an der
Schiene einhängen
- AC Kabel mit Zugentlastungs-Schel-
len fixieren
z.B.:
A schräge Kabelführung von rechts
unten - Zugentlastungs-Schelle an
Position 3 und 4 einhängen
B schräge Kabelführung von links un-
ten - Zugentlastungs-Schelle an
Position 1 und 2 einhängen
C vertikale Kabelführung - Zugentlas-
tungs-Schelle an Position 5 und 6
einhängen
5
HINWEIS! Für das Einhängen der Zugentlastungs-Schellen stehen je nach Ka-
belführung verschiedene Öffnungen an der Schiene zur Verfügung.
1
A B
C
2
4
6 3 5
