Bedienelemente und Anzeigen
Bedienelemente
und Anzeigen
Pos. Beschreibung
(1) Display
zur Anzeige von Werten, Einstellungen und Menüs
Kontroll- und Status-LEDs
(2) Allgemeine Status-LED (rot)
leuchtet, wenn am Display eine Statusmeldung angezeigt wird
(3) Startup-LED (orange)
zur Anzeige, ob sich der Wechselrichter in der Startphase oder im Standby-Be-
trieb befindet
(4) Betriebsstatus-LED (grün)
zur Anzeige des Betriebszustandes
Funktionstasten - je nach Auswahl mit unterschiedlichen Funktionen belegt:
(5) Taste ‘links/auf’
zur Navigation nach links und nach oben
(6) Taste ‘ab/rechts’
zur Navigation nach unten und nach rechts
(7) Taste ‘Menü / Esc’
zum Wechsel in die Menüebene
zum Ausstieg aus dem Setup-Menü
(8) Taste ‘Enter’
zum Bestätigen einer Auswahl

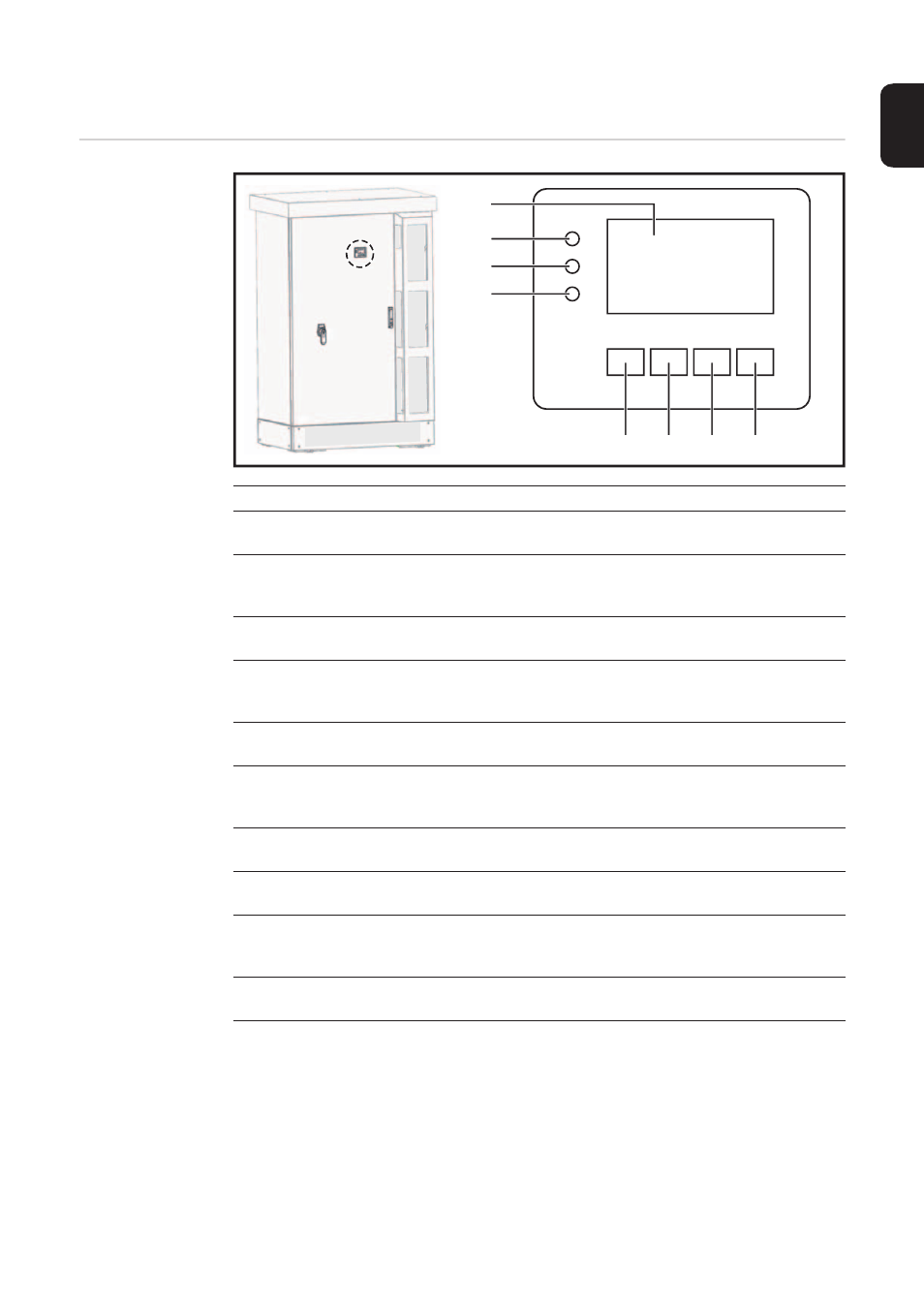

(1)
(2)
(3)
(4)
(5) (6) (7) (8)
