Wechselrichter am öffentlichen Netz anschließen
(AC)
Netzüberwa-
chung
WICHTIG! Für eine optimale Funktion der Netzüberwachung muss der Widerstand in den
Zuleitungen zu den AC-Anschlüssen so gering wie möglich sein.

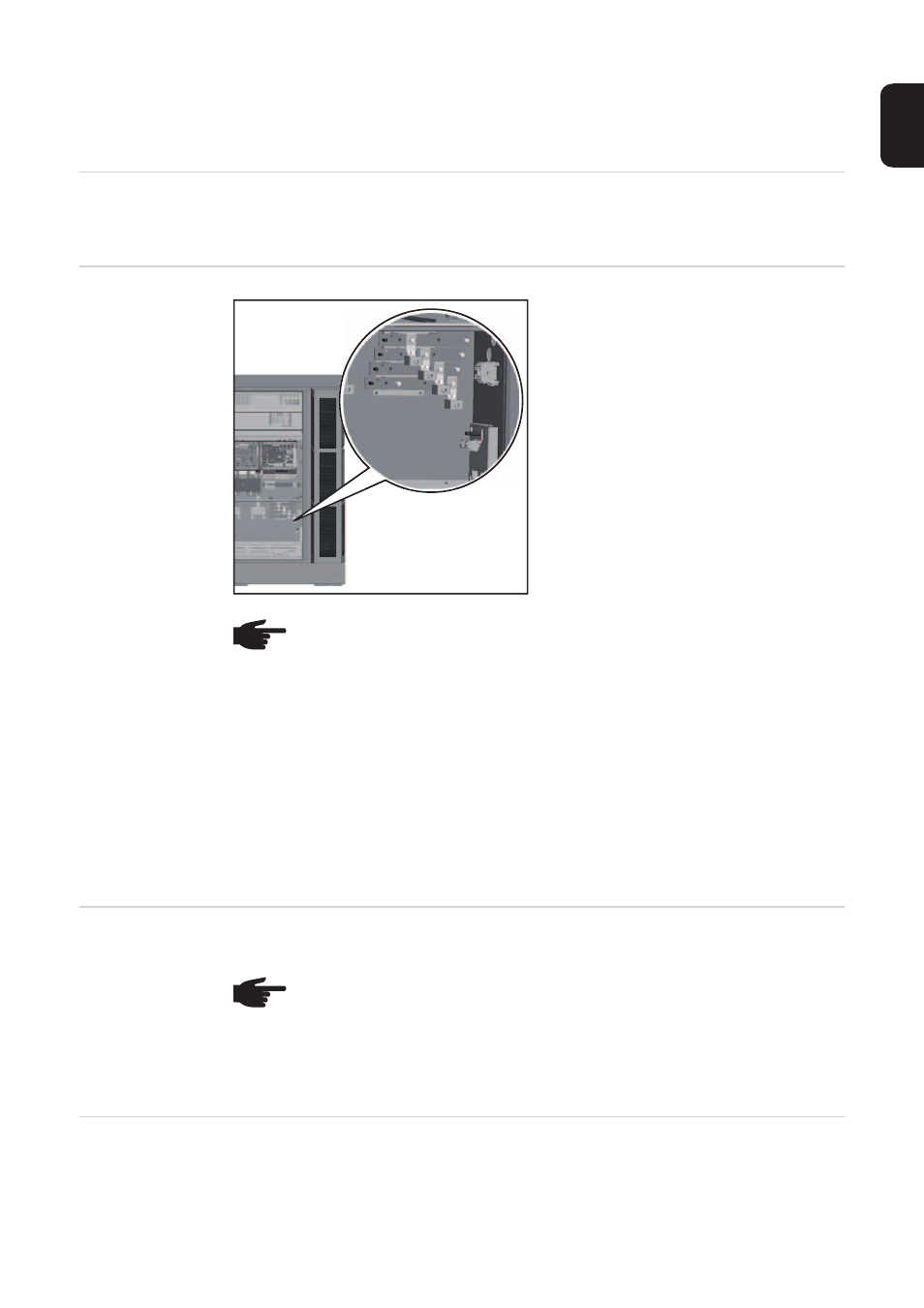

AC-Anschlüsse
Legende:
L1
Phasenleiter
L2
Phasenleiter
L3
Phasenleiter
N
Neutralleiter
PE
Schutzleiter / Erdung
WICHTIG! An den V-Klemmen dürfen nur folgende Kabel angeschlossen werden:
-
RE (rund-eindrähtig)
-
RM (rund-mehrdrähtig)
-
SE (sektor-eindrähtig)
-
SM (sektor-mehrdrährig)
-
feinadrige Kabel nur in Verbindung mit Ader-Endhülsen
Feinadrige Kabel ohne Ader-Endhülsen dürfen nur mit geeignetem M10 Kabelschuh an
den M10 Gewindebolzen der AC-Anschlüsse angeschlossen werden;
Anzugsmoment = 18 Nm
Anschluss von
Aluminiumkabeln
An den AC-Anschlüssen können auch Aluminiumkabel angeschlossen werden.
Max. Kabelquer-
schnitt der AC-
Kabel
Der max. Kabelquerschnitt der AC-Kabel beträgt 240 mm² bei Kabelzuführung von unten.
L1
L3
L2
N
M10
PE
HINWEIS! Sicherstellen, dass der Neutralleiter des Netzes geerdet ist.
HINWEIS! Beim Anschließen von Aluminiumkabeln:
-
nationale und internationale Richtlinien zum Anschließen von Aluminiumka-
beln berücksichtigen
-
Angaben des Kabelherstellers beachten
-
Jährlich den festen Sitz der Kabel entsprechend dem angegebenen Drehmo-
ment überprüfen.
