Die LED ‘Solar Net‘ blinkt alle 5 Sekunden kurz auf:
Nach einer Abschaltung auf Grund Überstrom oder Unterspannung versucht der Wechsel-
richter alle 5 Sekunden die Energieversorgung im Fronius Solar Net wieder herzustellen,
solange der Fehler anliegt.
Ist der Fehler behoben, wird das Fronius Solar Net innerhalb von 5 Sekunden wieder mit
Strom versorgt.
Beispiel

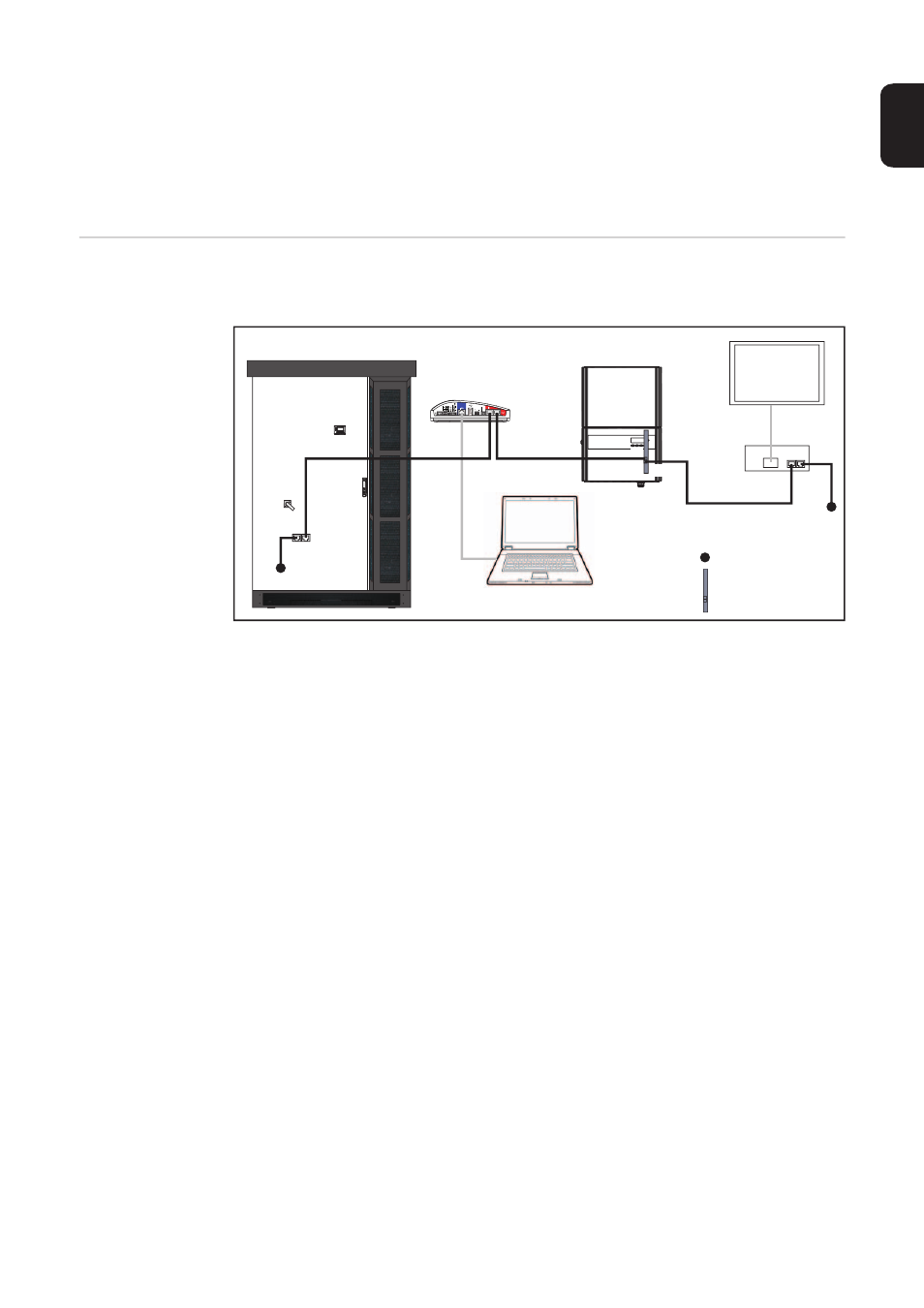

Aufzeichnung und Archivierung der Wechselrichter-Daten mittels Fronius Datalogger
Web, Anzeige der Daten auf externem Display:
Bilderklärung:
Solar Net Daten-Netzwerk mit
-
1 Fronius Agilo Outdoor
-
1 Fronius IG Plus mit einer ‘Fronius Com Card‘
-
1 Fronius Datalogger Web mit LAN-Schnittstelle für die Verbindung mit PC / Laptop
-
1 Fronius Public Display Box
-
1 externes Display
Die Kommunikation der einzelnen Komponenten untereinander erfolgt über das Fronius
Solar Net.
12VDC
Class 2
Input only
max. 42V AC/6A
US: Class 2 only
12VDC 1A
Class 2
Output
= Endstecker
= Fronius Com Card
PC / Laptop
IN
OUT
RS232
LAN
IN
OUT
Fronius Agilo Outdoor
Fronius Datalogger Web
Fronius IG Plus
Display
Fronius
Public Display
Box
OUT
IN
