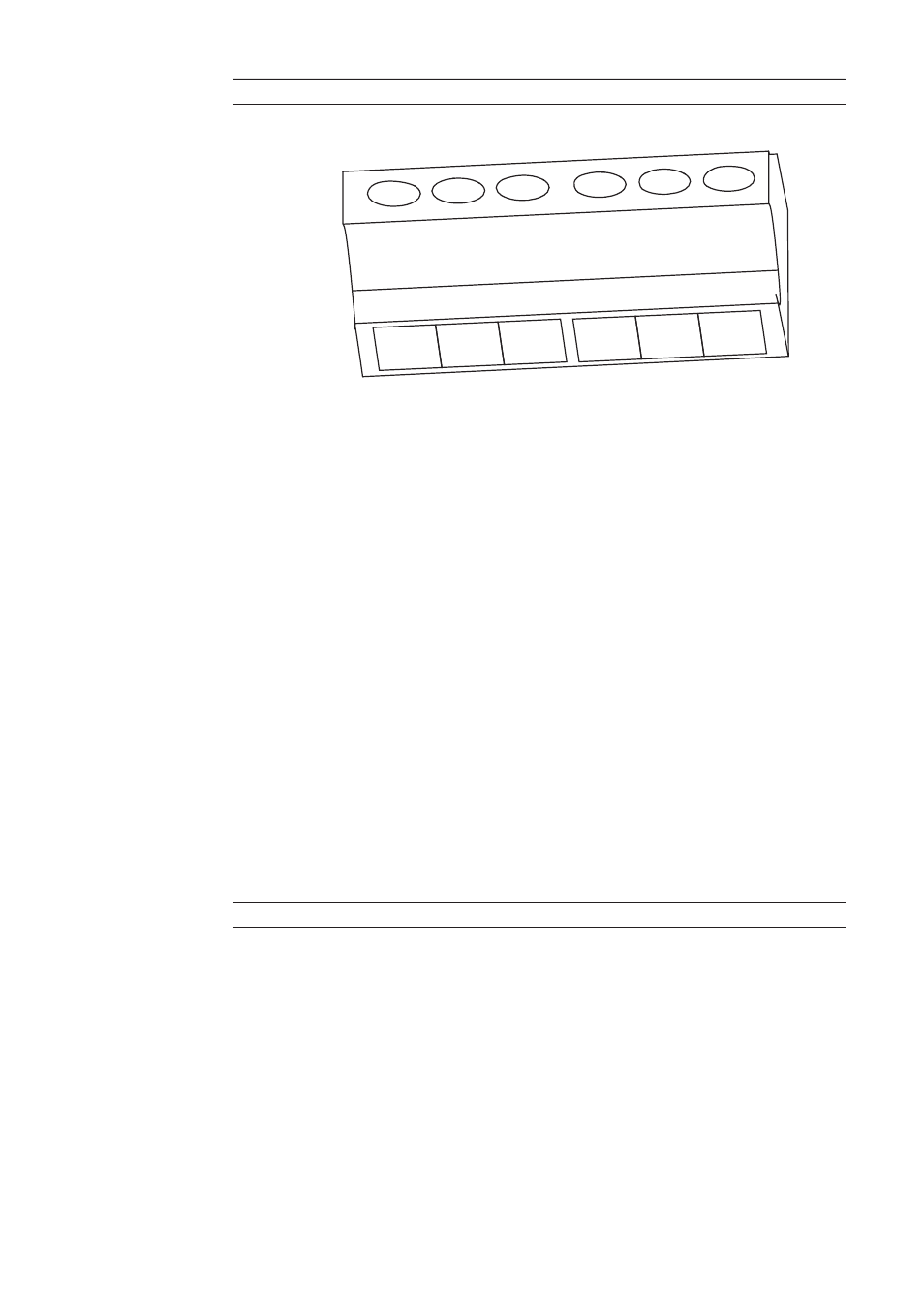

Anschlussklemmen Relais-Ausgang
NC1
Öffner für Relais-Kontakt 1
SC1
Relais-Kontakt 1
NO1
Schließer für Relais-Kontakt 1
NC2
Öffner für Relais-Kontakt 2
SC2
Relais-Kontakt 2
NO2
Schließer für Relais-Kontakt 2
Kabelquerschnitt: 0,5 - 6 mm²
Anzugsmoment der Klemmen: 0,8 - 1,6 Nm
max. Dauerstrom: 16 A
Schaltlast: 500 mW (10 V / 5 mA)
Schaltvermögen: 16 A / 250 V (AC1) und 16 A / 30 V (DC1)
Die Relais-Ausgänge sind nicht abgesichert.
Die Relaiskontakte können im Service Menü Basic mit verschiedenen Funktionen
belegt werden. Für den Einstieg in das Service Menü Basic ist die Eingabe des
Zugriff-Codes 22742 erforderlich:
-
Taste ‘Menü’ drücken
-
Den Modus ‘Setup’ anwählen
-
Die nicht belegte Taste ‘Esc’ 5 x drücken
-
Den Zugriffs-Code 22742 eingeben
-
Parameter ‘Schaltkontakt 1‘ oder ‘Schaltkontakt 2‘ auswählen
-
Gewünschte Funktion der Relais-Kontakte einstellen
(10)
Sicherung F2, 4 A träge
Pos.
Bezeichnung
| NC1 SC1 NO1 | NC2 SC2 NO2 |
