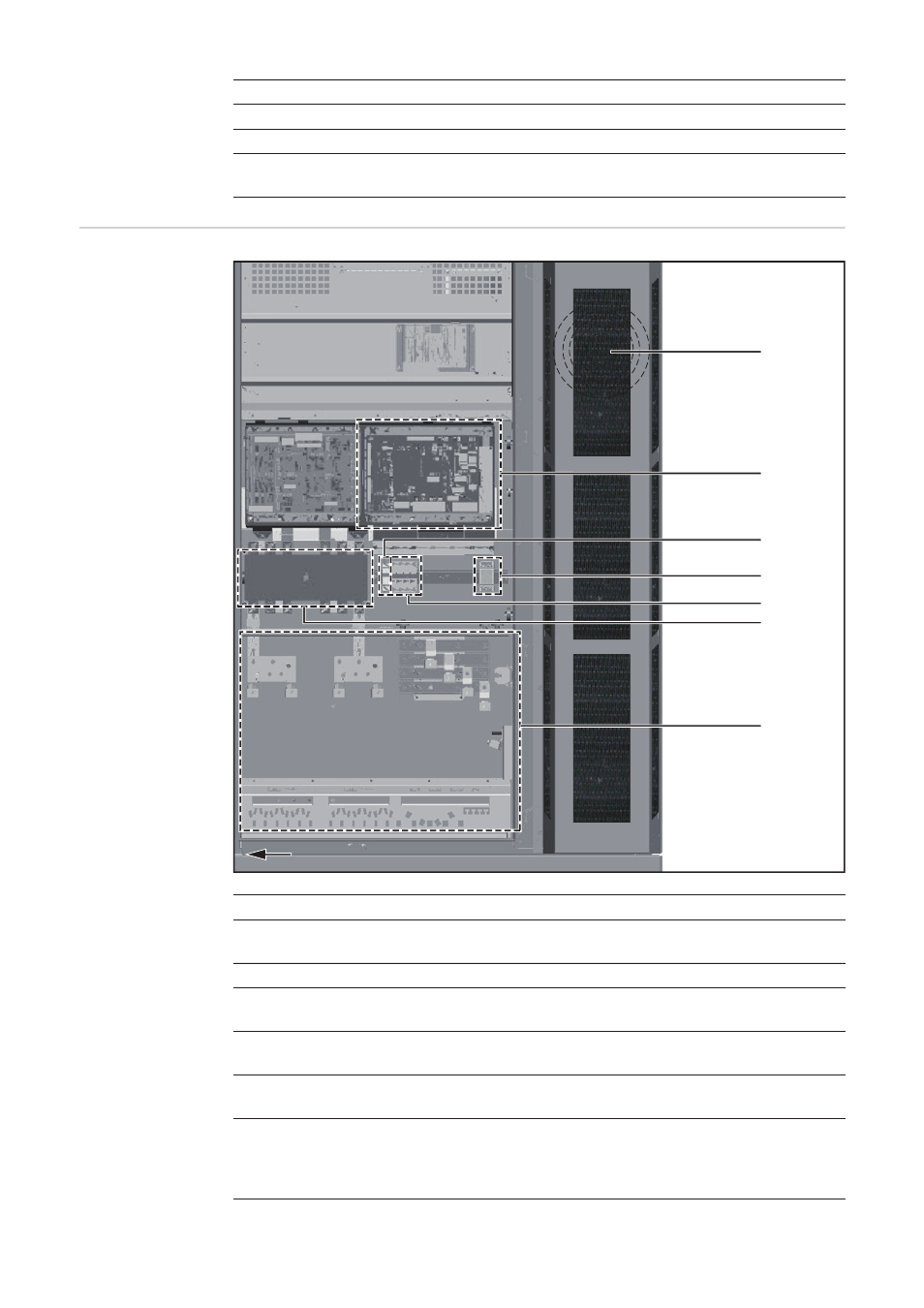

Wechselrichter
innen
(13) Türgriff (versperrbar)
(14) rechte Seitenabdeckung (gegenüber: linke Seitenabdeckung)
(15)
(16)
Montagelasche (vorne und hinten)
Pos. Bezeichnung
Pos. Bezeichnung
(1) Lüfter
(hinter dem Zuluftgitter)
(2) Datenkommunikations-Bereich
(3) Sicherungshalter für den Betrieb mit am Minuspol geerdeten Solarmodulen:
DC- auf PE
(4) 2-poliger Leitungs-Schutzschalter
zum Absichern der AC-Eigenversorgung
(5) 4-poliger Leitungs-Schutzschalter
zum Absichern der Netz-seitigen Messleitungen
(6) DC-Hauptschalter
Die Welle des DC-Hauptschalters ist bei Auslieferung des Wechselrichters nicht
montiert.
(1)
(2)
(3)
(4)
(5)
(6)
(7)
(8)
