25
DE

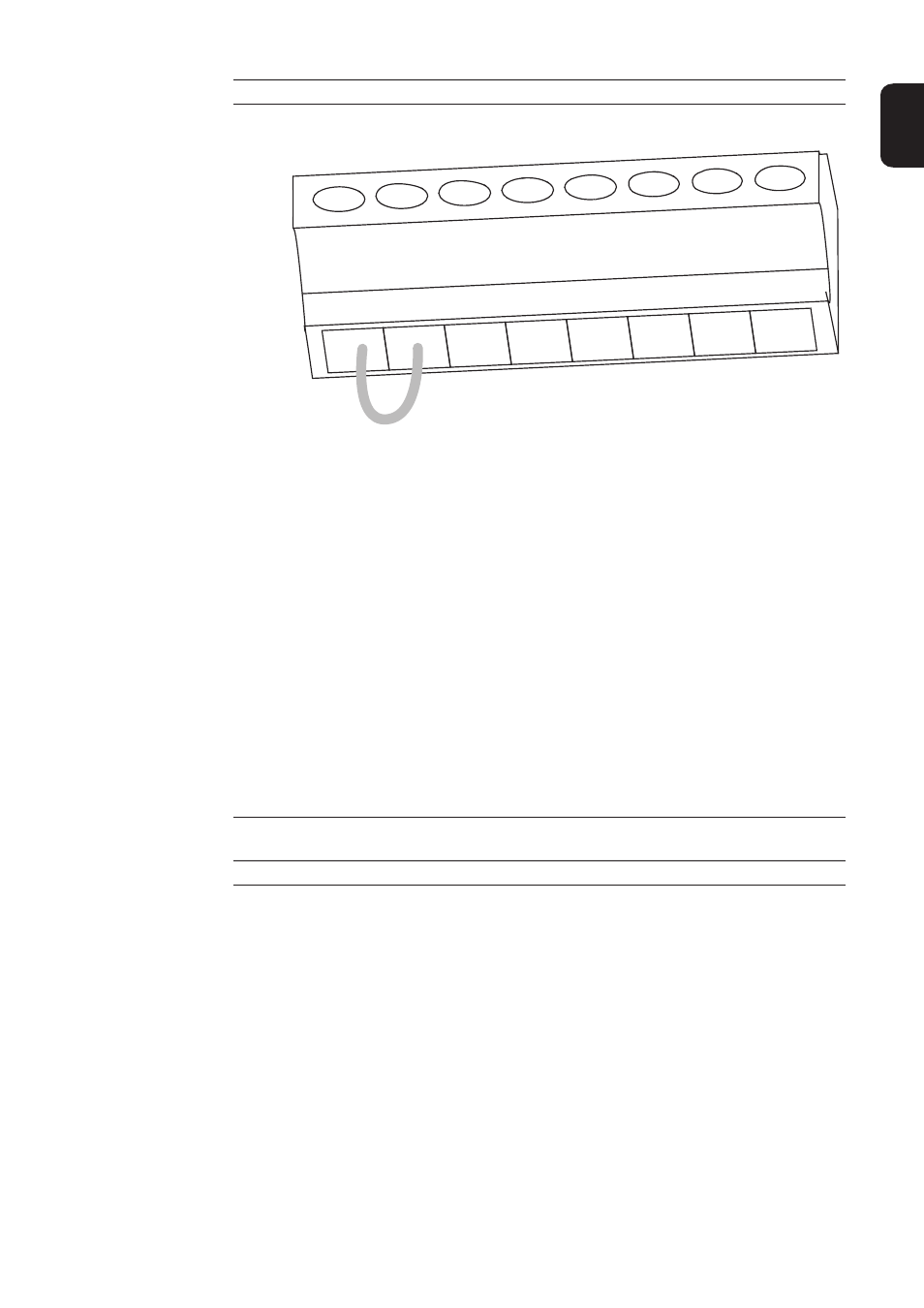

(6) Anschlussklemmen Schließer-/Meldekontakt
S3 - 2 EXT
zum Anschließen eines externen Schließerkontaktes, z.B. um die Netz-
spannung mittels AC-Schütz vom Gerät zu trennen;
bei Auslieferung mittels Bügel verbunden
3 - 4 IN1
zum Anschließen und Auswerten eines potentialfreien Meldekontaktes
5 -6 IN2
zum Anschließen und Auswerten eines potentialfreien Meldekontaktes
7 - 8 IN3
zum Anschließen und Auswerten eines potentialfreien Meldekontaktes
Die Kontakte müssen potentialfrei sein.
Kontaktbelastung 24 V / 10 mA
Kabelquerschnitt: 0,5 - 6 mm²
Anzugsmoment der Klemmen: 0,8 - 1,6 Nm
(7) LED ‘Solar Net‘
zeigt den aktuellen Status des Fronius Solar Net an
(8) Sicherung F1 für Schalt-Netzteil, 4 A träge
Pos. Bezeichnung
| S3 EXT 2 | 3 IN1 4 | 5 IN2 6 | 7 IN3 8 |
