139
DE
3 4

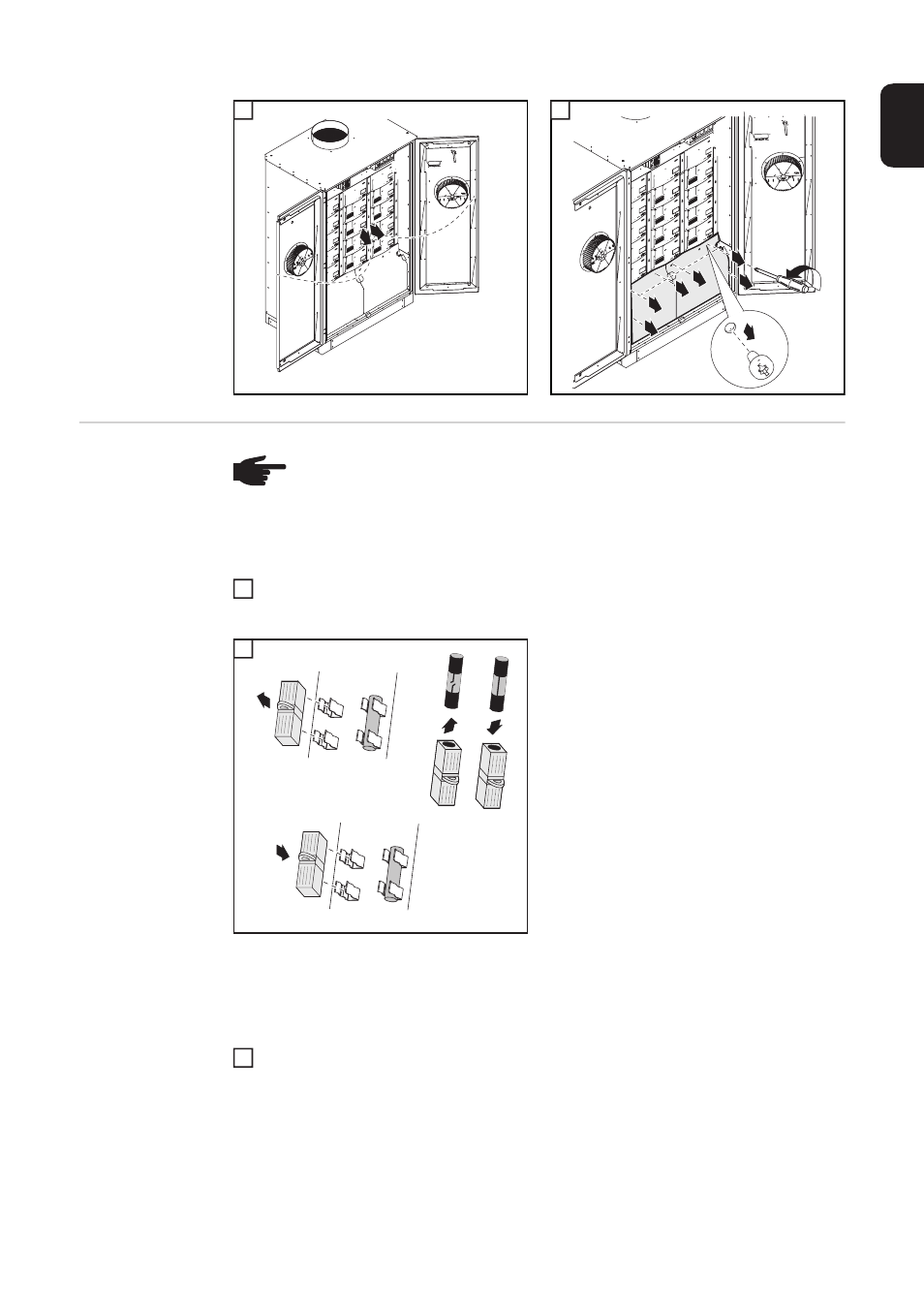

Sicherung für So-
larmodul-Erdung
am Pluspol tau-
schen
Den linken Sicherungshalter für die Solarmodul-Erdung am Pluspol auf Durchgang
überprüfen;
Messpunkte: Erdungsklemme und oberhalb des Sicherungshalters
5 - Sicherungsabdeckung mit der defek-
ten Sicherung aus dem Sicherungshal-
ter herausnehmen
- Sicherungen tauschen
- Neue Sicherung ausschließlich mit der
Sicherungsabdeckung in den linken Si-
cherungshalter einsetzen
WICHTIG! Im rechten Sicherungshalter für die Solarmodul-Erdung am Minuspol muss der
Kunststoff-Bolzen eingesetzt sein.
Mit dem Einsetzen der Sicherung ist das Solarmodul am Pluspol geerdet.
Nach dem Austauschen der Sicherung:
-
Ursache für defekte Sicherung eruieren und beheben
1 1
3
3
1
4
2
5
5
4
HINWEIS! Für die Sicherung zur Solarmodul-Erdung ausschließlich Sicherungen
mit folgenden Sicherungsdaten verwenden:
-
Durchmesser 10,3 x 35 - 38 mm
- 600 V DC
- 2 A für Fronius CL 36.0 und CL 48.0
- 3 A für Fronius CL 60.0
1
3
4
+ -
2
+ -
1
2
3
