Ps 12, Ps 13, Ps 14 – Fronius CL 36.0 Benutzerhandbuch
Seite 146: Ps 09, Ps 10, Ps 11, Ps 06, Ps 07, Ps 08, Ps 03
144
Aufkleber zur Un-
terstützung beim
Tauschen von
Leistungsteilen

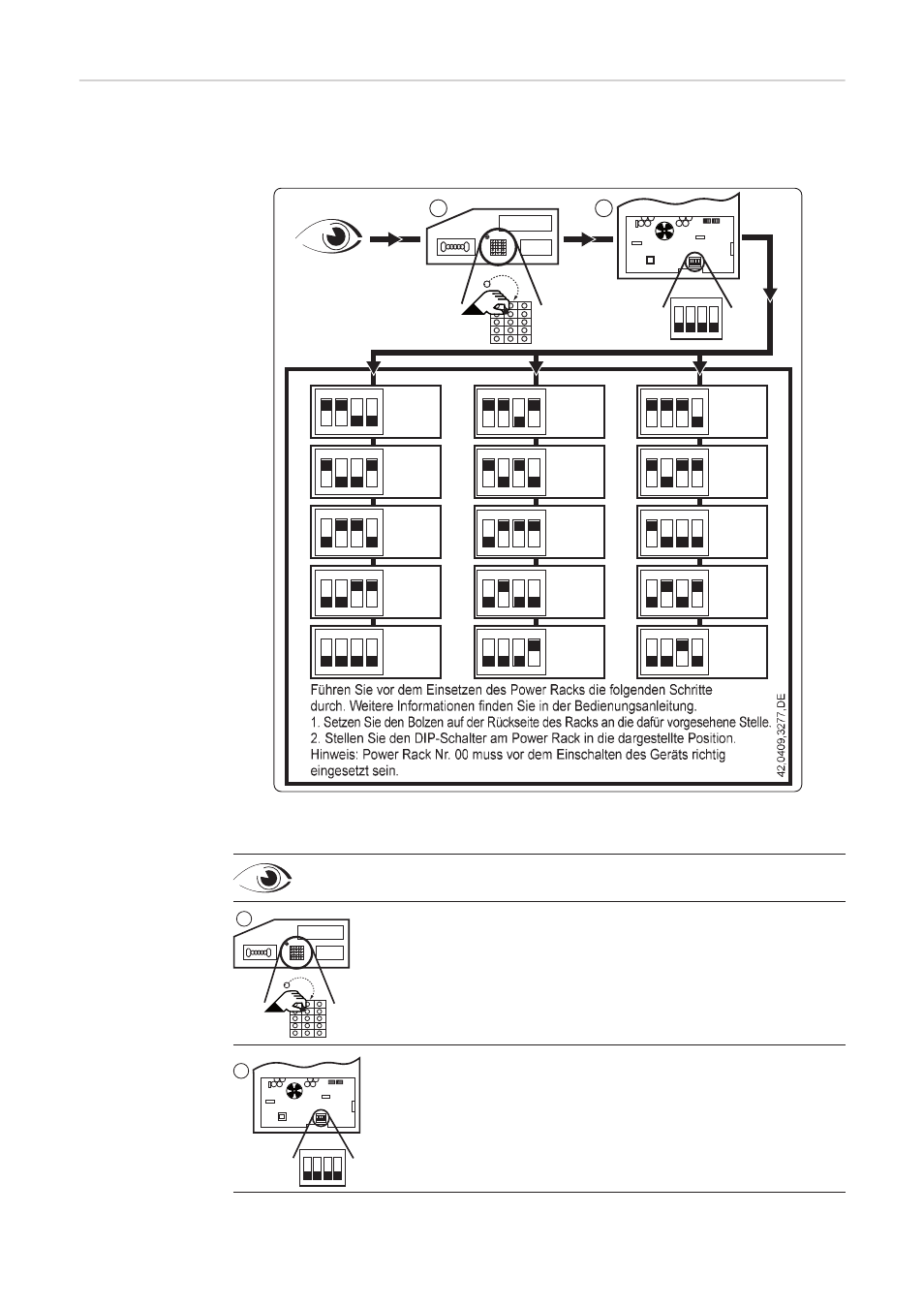

Im Wechselrichter ist auf der oberen Abdeckung ein Aufkleber angebracht. Der Aufkleber
stellt eine Übersicht über die beim Einsetzen von Austausch-Leistungsteilen erforderlichen
Tätigkeiten dar.
Symbole am Aufkleber:
-
kontrollieren
-
Positionsbolzen an der Rückseite des neuen Leistungsteil-
Racks ausbrechen
-
Positionsbolzen in die richtige Position des Leistungsteil-Racks
einsetzen
-
Dip-Schalter an der Leistungsteil-Vorderseite für den jeweili-
gen Steckplatz einstellen
ON
1
2
3
4
