Gerätebeschreibung - Wechselrichter
Gerätebeschrei-
bung geschlosse-
ner
Wechselrichter

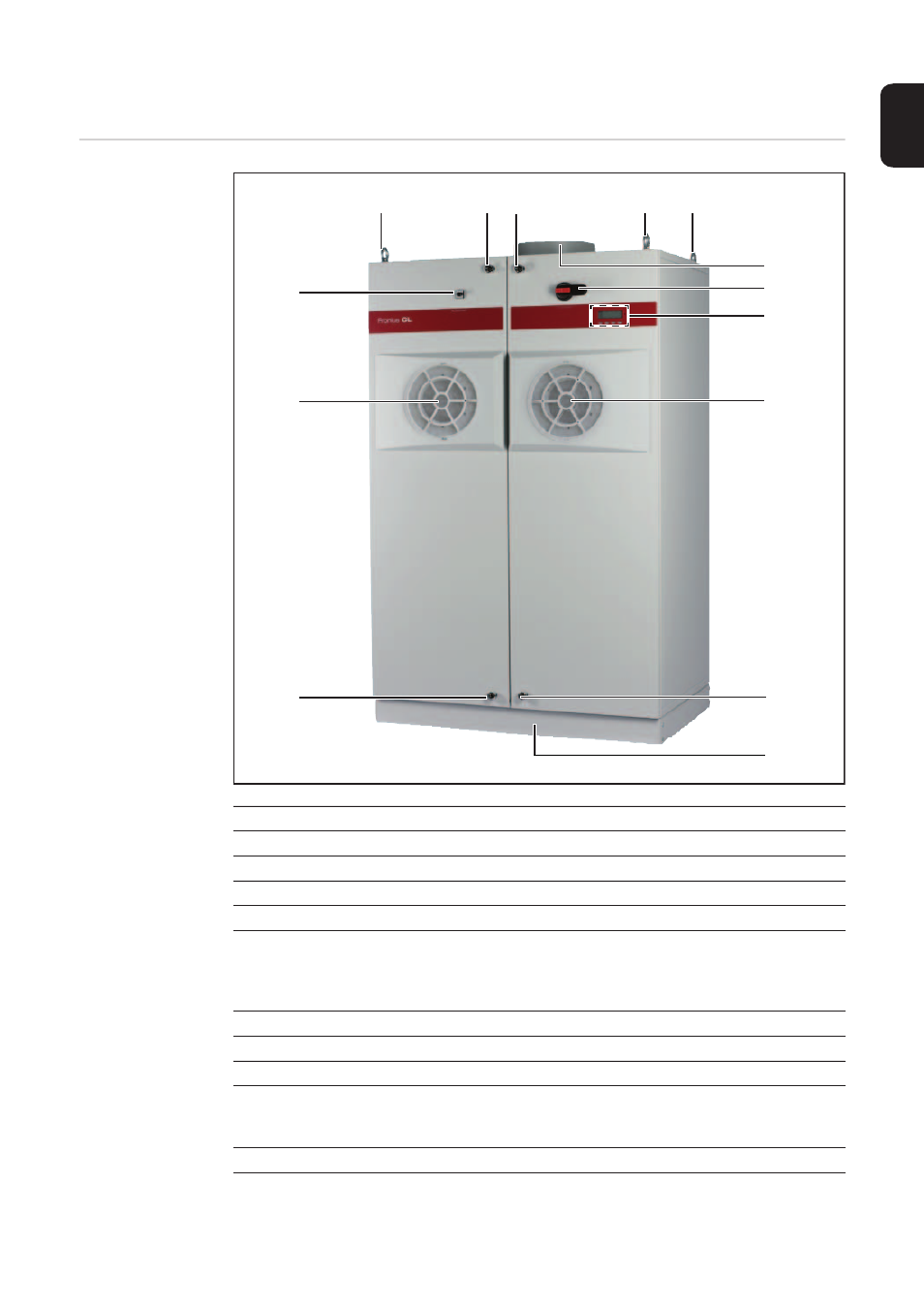

Pos. Bezeichnung
(1) Ringschraube für Krantransport (4 x)
(2) Türverriegelung oben links
(3) Türverriegelung oben rechts (versperrbar)
(4) Abluftöffnung Durchmesser 315 mm
(5) DC-Hauptschalter, im ausgeschalteten Zustand versperrbar
WICHTIG! Die Türen lassen sich nicht öffnen, wenn der DC-Hauptschalter einge-
schaltet ist.
(6) Bedienelemente (Display, Tasten, Betriebsstatus-LED)
(7) Lüfter rechts
(8) Türverriegelung unten rechts (versperrbar)
(9) Option Montagesockel mit abnehmbaren Seitenteilen,
Höhe 100 mm
(nicht im Lieferumfang des Wechselrichters enthalten)
(10) Türverriegelung unten links
(3) (2) (1) (1) (1)
(4)
(5)
(6)
(7)
(8)
(9)
(10)
(11)
(12)
