Fronius CL 36.0 Benutzerhandbuch
Seite 55
53
DE
Solarmodul-Er-
dung am Pluspol:
Sicherung oder
Option 'Groun-
ding Kit 100
kOhm' einsetzen

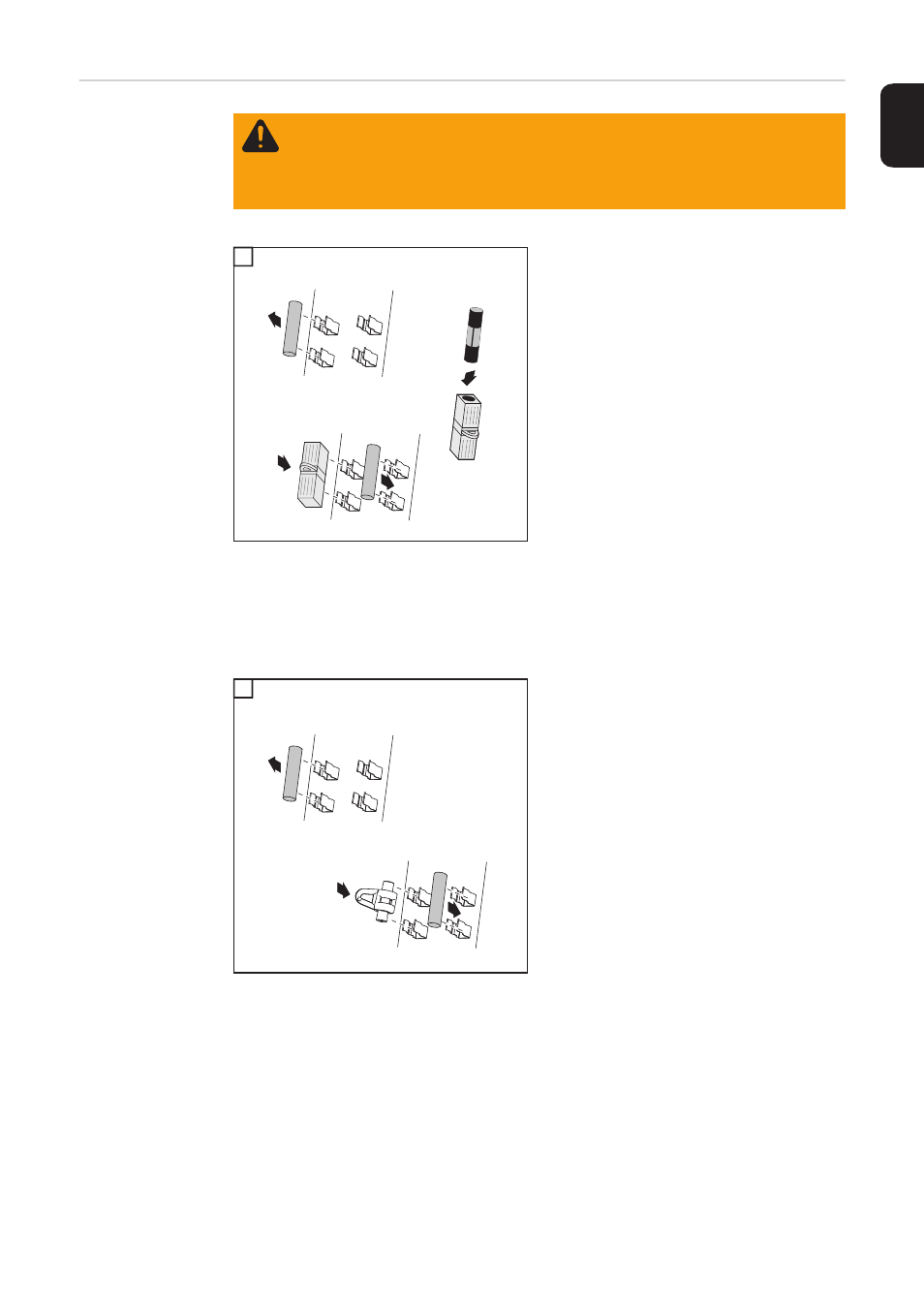

Sicherung einsetzen:
1
-
Den serienmäßig im Lieferumfang des
Wechselrichters enthaltenen Kunst-
stoff-Bolzen aus dem Sicherungshalter
herausnehmen
-
Sicherung in die Sicherungsabdek-
kung aus dem Lieferumfang des
Wechselrichters einsetzen
-
Sicherung ausschließlich mit der Si-
cherungsabdeckung in den linken Si-
cherungshalter einsetzen
-
Kunststoff-Bolzen in den freien Siche-
rungshalter einsetzen
WICHTIG! Im rechten Sicherungshalter für die Solarmodul-Erdung am Minuspol muss der
Kunststoff-Bolzen eingesetzt sein.
Mit dem Einsetzen der Sicherung ist das Solarmodul am Pluspol geerdet.
Option ‘Grounding Kit 100 kOhm‘ einsetzen:
1
-
Den serienmäßig im Lieferumfang des
Wechselrichters enthaltenen Kunst-
stoff-Bolzen aus dem Sicherungshalter
herausnehmen
-
Option ‘Grounding Kit 100kOhm‘ aus-
schließlich komplett mit der Kunststoff-
Schale in den linken Sicherungshalter
einsetzen
-
Kunststoff-Bolzen in den freien Siche-
rungshalter einsetzen
WICHTIG! Im rechten Sicherungshalter für die Solarmodul-Erdung am Minuspol muss der
Kunststoff-Bolzen eingesetzt sein.
Mit dem Einsetzen der Option ‘Grounding Kit 100kOhm‘ ist das Solarmodul am Pluspol mit-
tels hochohmigem Widerstand geerdet.
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch DC-Span-
nung von den Solarmodulen.
Der DC-Hauptschalter dient ausschließlich zum stromlos Schalten der Leis-
tungsteile. Bei ausgeschaltetem DC-Hauptschalter ist die Solarmodul-Erdung am
Pluspol nach wie vor aufrecht. DC+ und DC- keinesfalls berühren.
*)
1
2
3
4
+
-
+
-
1
*)
1
2
3
+
-
+
-
1
