Fronius CL 36.0 Benutzerhandbuch
Seite 56
54
Solarmodul-Er-
dung am Minus-
pol: Sicherung
oder Option
'Grounding Kit
100 kOhm' einset-
zen

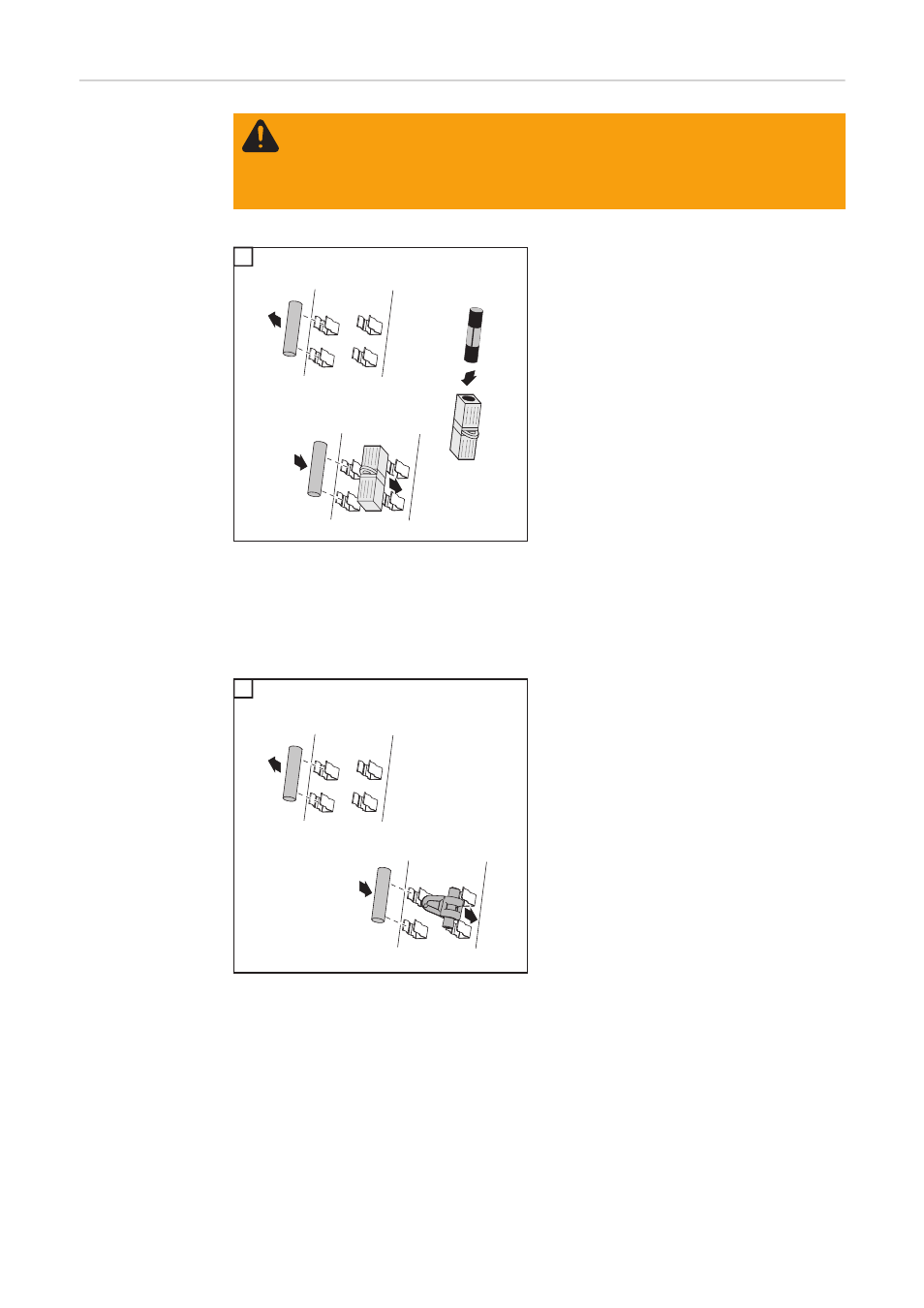

Sicherung einsetzen:
1
-
Den serienmäßig im Lieferumfang des
Wechselrichters enthaltenen Kunst-
stoff-Bolzen aus dem Sicherungshalter
herausnehmen
-
Sicherung in die Sicherungsabdek-
kung aus dem Lieferumfang des
Wechselrichters einsetzen
-
Sicherung ausschließlich mit der Si-
cherungsabdeckung in den rechten Si-
cherungshalter einsetzen
-
Kunststoff-Bolzen in den freien Siche-
rungshalter einsetzen
WICHTIG! Im linken Sicherungshalter für die Solarmodul-Erdung am Pluspol muss der
Kunststoff-Bolzen eingesetzt sein.
Mit dem Einsetzen der Sicherung ist das Solarmodul am Minuspol geerdet.
Option ‘Grounding Kit 100 kOhm‘ einsetzen:
1
-
Den serienmäßig im Lieferumfang des
Wechselrichters enthaltenen Kunst-
stoff-Bolzen aus dem Sicherungshalter
herausnehmen
-
Option ‘Grounding Kit 100 kOhm‘ aus-
schließlich komplett mit der Kunststoff-
Schale in den rechten Sicherungshal-
ter einsetzen
-
Kunststoff-Bolzen in den freien Siche-
rungshalter einsetzen
WICHTIG! Im linken Sicherungshalter für die Solarmodul-Erdung am Pluspol muss der
Kunststoff-Bolzen eingesetzt sein.
Mit dem Einsetzen der Option ‘Grounding Kit 100 kOhm‘ ist das Solarmodul am Minuspol
mittels hochohmigem Widerstand geerdet.
WARNUNG! Ein elektrischer Schlag kann tödlich sein. Gefahr durch DC-Span-
nung von den Solarmodulen.
Der DC-Hauptschalter dient ausschließlich zum stromlos Schalten der Leis-
tungsteile. Bei ausgeschaltetem DC-Hauptschalter ist die Solarmodul-Erdung am
Minuspol nach wie vor aufrecht. DC+ und DC- keinesfalls berühren.
*)
1
2
3
4
+
-
+
-
1
*)
1
2
3
+
-
+
-
1
