Fronius CL 36.0 - Handbuch (Seite 53)

51
DE

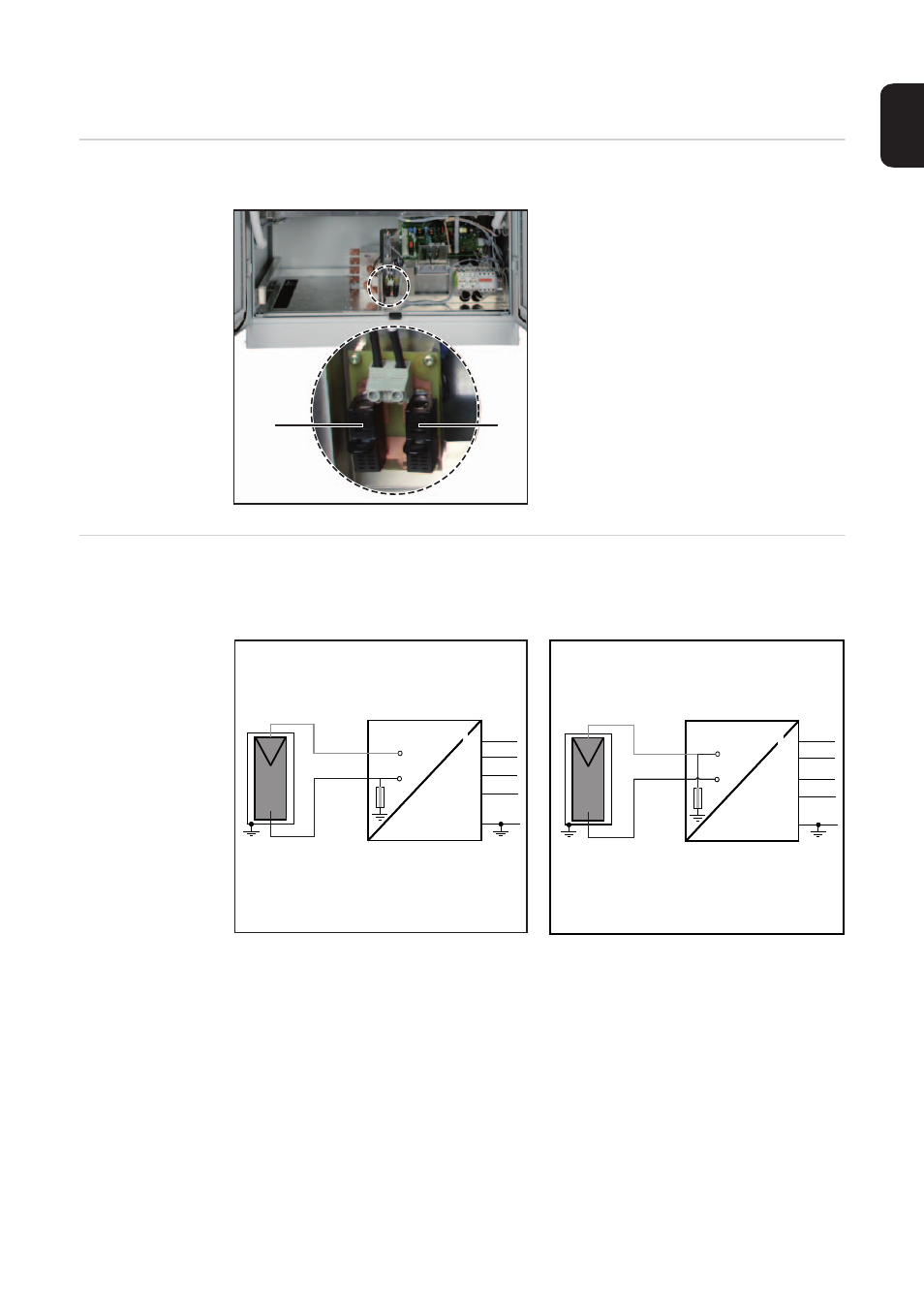

Solarmodul-Erdung beim Fronius CL
Allgemeines Manche Solarmodul-Hersteller schreiben eine Erdung der Solarmodule vor.
Im Wechselrichter besteht die Möglichkeit,
Solarmodule über eine Sicherung oder ei-
nen hochohmigen Widerstand im An-
schlussbereich entweder am Minuspol oder
am Pluspol zu erden.
(1) Sicherungshalter für Solarmodul-
Erdung am Pluspol
(2) Sicherungshalter für Solarmodul-
Erdung am Minuspol
Solarmodul-Er-
dung über eine
Sicherung oder
einen hochohmi-
gen Widerstand
(1) Solarmodul
(2) Wechselrichter
(3) Sicherung / hochohmiger Widerstand
Für die Solarmodul-Erdung empfiehlt Fronius je nach Leistung des Wechselrichters Siche-
rungen mit folgenden Nennstrom-Werten:
-
Fronius CL 36.0: 2 A
- Fronius CL 48.0: 2 A
- Fronius CL 60.0: 3 A
Sicherungsdimension: 10 x 38 mm
WICHTIG! Sicherungen für die Solarmodul-Erdung sind nicht im Lieferumfang des Wech-
selrichters enthalten. Wenn seitens des Solarmodul-Herstellers eine Erdung der Solarmo-
dule erforderlich ist, muss eine passende Sicherung separat bestellt werden.
(1) (2)
Solarmodul-Erdung am Minuspol über Si-
cherung oder hochohmigen Widerstand: Solarmodul-Erdung am Pluspol über Si-
cherung oder hochohmigen Widerstand:
=
~
DC+
DC-
(2)
N
PE
(1)
L2
L3
L1
=
~
N
PE
L2
L3
L1 DC+
DC-
(2) (1)
(3) (3)
