Fronius CL 36.0 Benutzerhandbuch
Seite 75
73
DE
LED Betriebssta-
tus

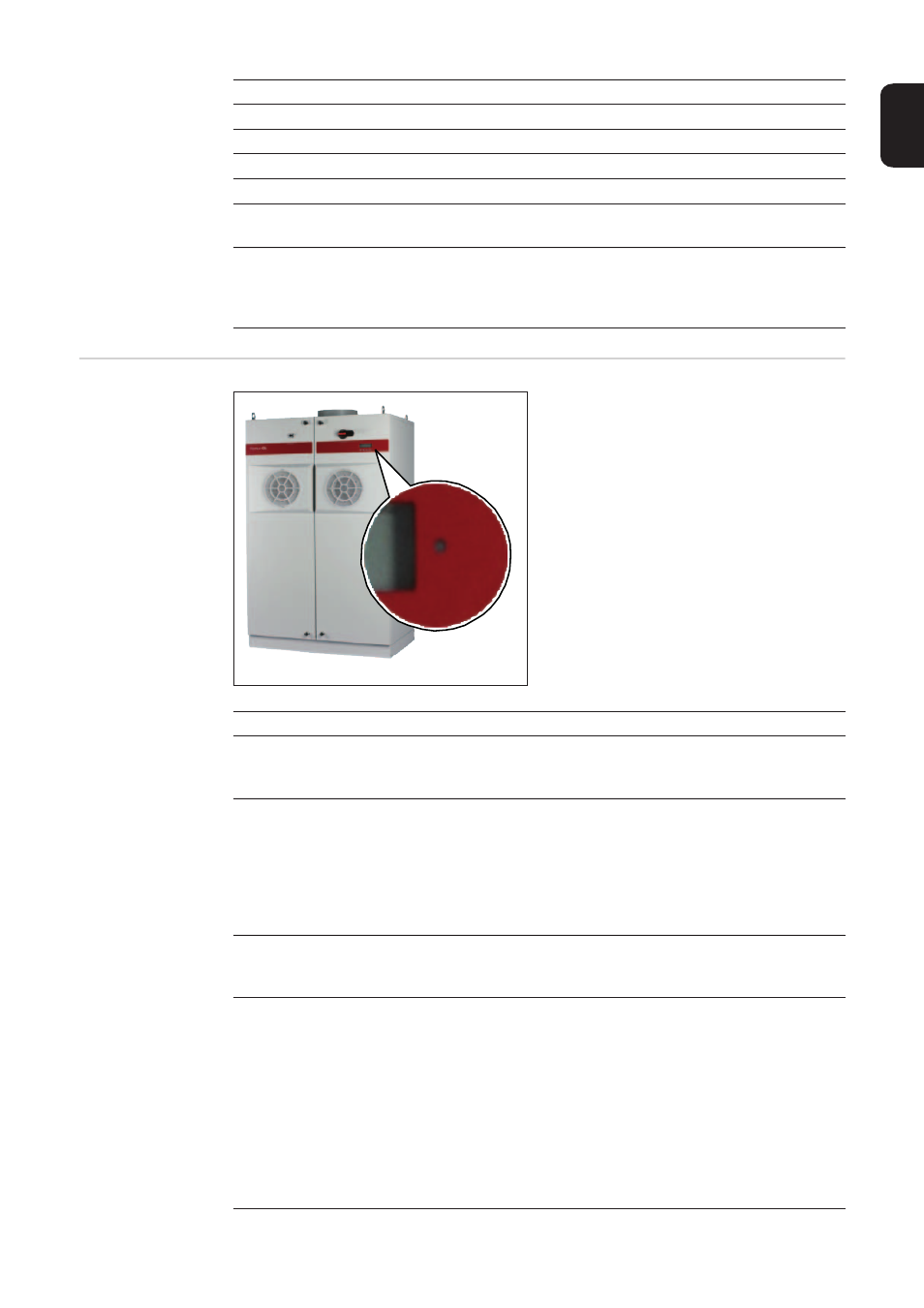

Position der LED Betriebsstatus am Wech-
selrichter
Die LED Betriebsstatus ändert je nach Be-
triebszustand die Farbe:
(8)
Symbol für Taste ‘Enter’
(9)
Symbole für Taste ‘Menü/Esc’
(10)
Symbole für Taste ‘ab/rechts’
(11)
Symbole für Taste ‘links/auf’
(12)
Bereich für Anzeigewert
zur Darstellung des Anzeigewertes
(13)
Segment-Balken (nicht aktiv während Setup-Einstellungen)
zeigt unabhängig vom gewählten Anzeigemodus die aktuell in das Netz einge-
speiste Leistung an. Die Anzeige erfolgt in % der für den Solar-Wechselrichter
maximal möglichen Einspeiseleistung.
Pos.
Funktion
LED Betriebsstatus
Erklärung
leuchtet grün
Die LED leuchtet nach der automatischen Startup-Phase des
Wechselrichters, solange der Netz-Einspeisebetrieb stattfindet.
Die Photovoltaik-Anlage arbeitet störungsfrei.
blinkt grün
Die Photolvoltaik-Anlage arbeitet störungsfrei, am Display er-
scheint eine Statusmeldung.
Wird eine Statusmeldung angezeigt, den entsprechenden Sta-
tus gemäß Kapitel ‘Wartung und Service‘, Abschnitt ‘Statusdia-
gnose und Fehlerbehebung‘ eruieren und beheben;
Statusmeldung durch Drücken der Taste ‘Enter‘ quittieren.
leuchtet orange
Der Wechselrichter befindet sich in der automatischen Startup-
Phase, sobald die Solarmodule nach Sonnenaufgang ausrei-
chend Leistung geben.
blinkt orange
Am Display erscheint eine Warnung
oder
der Wechselrichter wurde im Setup-Menü auf Standby-Betrieb
geschaltet (= manuelle Abschaltung des Einspeisebetriebes);
Nach dem nächsten Sonnenaufgang wird der Einspeisebetrieb
automatisch wieder aufgenommen.
Während die LED orange blinkt kann der Einspeisebetrieb je-
derzeit manuell aufgenommen werden (siehe Abschnitt ‘Das
Setup-Menü‘)
