29
DE

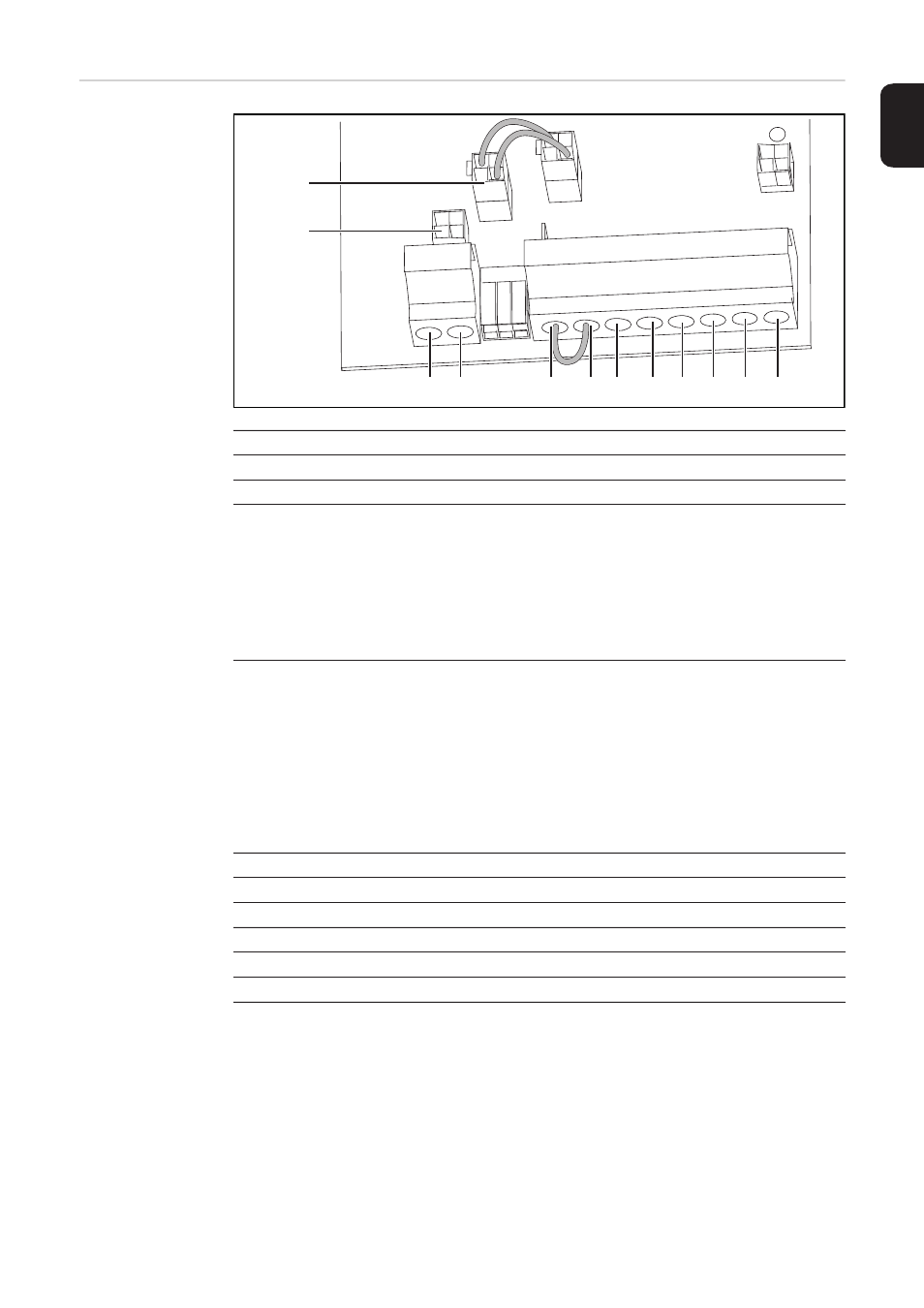

Anschlussklem-
men im Bereich
der potentialfrei-
en Relais
Kabelquerschnitt: 1 - 16 mm²
Anzugsmoment der Klemmen: 1,2 - 1,5 Nm
max. Strom pro Relais-Ausgang: AC max. 277 V / 10 A, DC max. 24 V / 10 A
Pos. Bezeichnung
(1) Jumper-Steckplatz ‘AC COM‘
(2) Jumper-Steckplatz ‘extern‘
(3)
(4) L + N = Anschluss für externe AC Versorgung (z.B. für Lüfter, DATCOM, Steck-
dosen, etc.)
230 V, Anschluss von Phase und Neutralleiter
wechselstromseitige Absicherung: 230 V AC / 10 A
WICHTIG! Beim Anschließen einer externen AC-Versorgung, den Jumper auf
Jumper-Steckplatz ‘extern‘ und Jumper-Steckplatz ‘AC COM‘ umstecken!
(5)
(6) S2 + EXT = Anschluss für externen Schalter zur externen Ansteuerung des Netz-
spannungs-Schütz (z.B. um den Wechselrichter bei Bedarf netzfrei schalten zu
können)
Schalter: Schließer mit min. 230 V / 1 A
WICHTIG! Der externe Schalter kann nur an Geräten mit Netzspannungs-Schütz
angeschlossen werden.
Beim Anschließen eines externen Schalters den serienmäßig angeschlossenen
Kurzschluss-Bügel entfernen!
(7) NO = Schließer für Relaiskontakt 2
(8) SC2 = Relaiskontakt 2
(9) NC = Öffner für Relaiskontakt 2
(10) NC = Öffner für Relaiskontakt 1
(11) SC1 = Relaiskontakt 1
(12) NO = Schließer für Relaiskontakt 1
extern
S2 EXT NO SC2 NC NC SC1 NO
(1)
(4) (6) (5)
(2)
(3) (7) (8) (9)
AC COM
L N
(10) (11) (12)
