50
Mehrere DC-Ka-
bel anschließen
Am Wechselrichter besteht die Möglichkeit 2 - 3 DC-Kabel pro DC-Anschluss anzuschlie-
ßen.
Für den Anschluss von 3 Kabeln ist ein Distanzstück erforderlich.

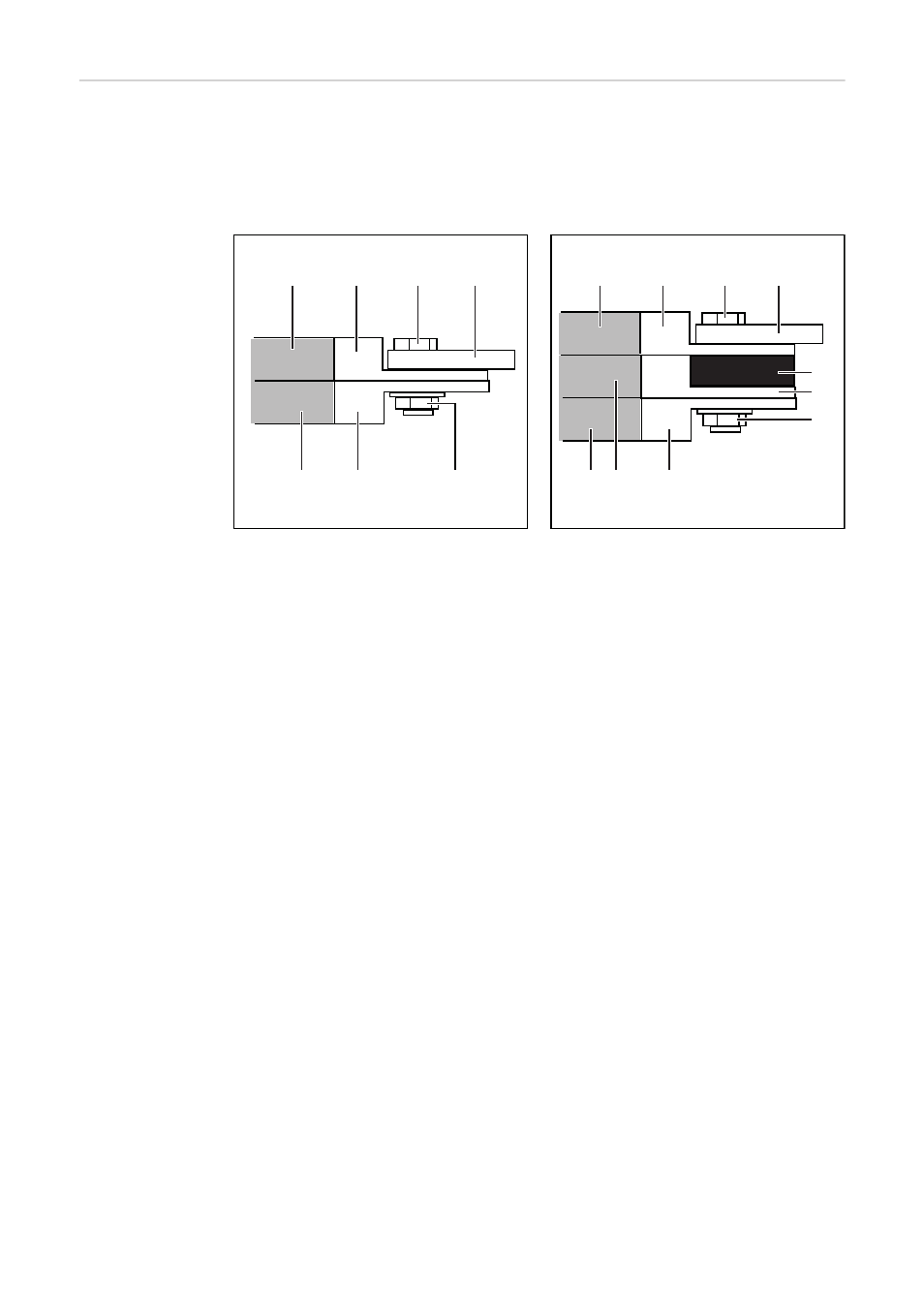

2 DC-Kabel anschließen:
3 DC-Kabel anschließen:
(1)
Kabel B
(1)
Kabel C
(2)
Kabelschuh B
(2)
Kabelschuh C
(3)
Schraube
(3)
Schraube
(4)
DC-Anschluss am Wechselrichter
(4)
DC-Anschluss am Wechselrichter
(5)
Sechskant-Mutter
(5)
Zwischenstück
(6)
Kabelschuh A
(6)
Kabelschuh B
(7)
Kabel A
(7)
Sechskant-Mutter
(8)
Kabelschuh A
(9)
Kabel B
(10) Kabel A
A
B
(2)
(1)
(3)
(4)
(7)
(6)
(5)
A
B
C
(2)
(1)
(3)
(4)
(7)
(6)
(5)
(8)
(9)
(10)
