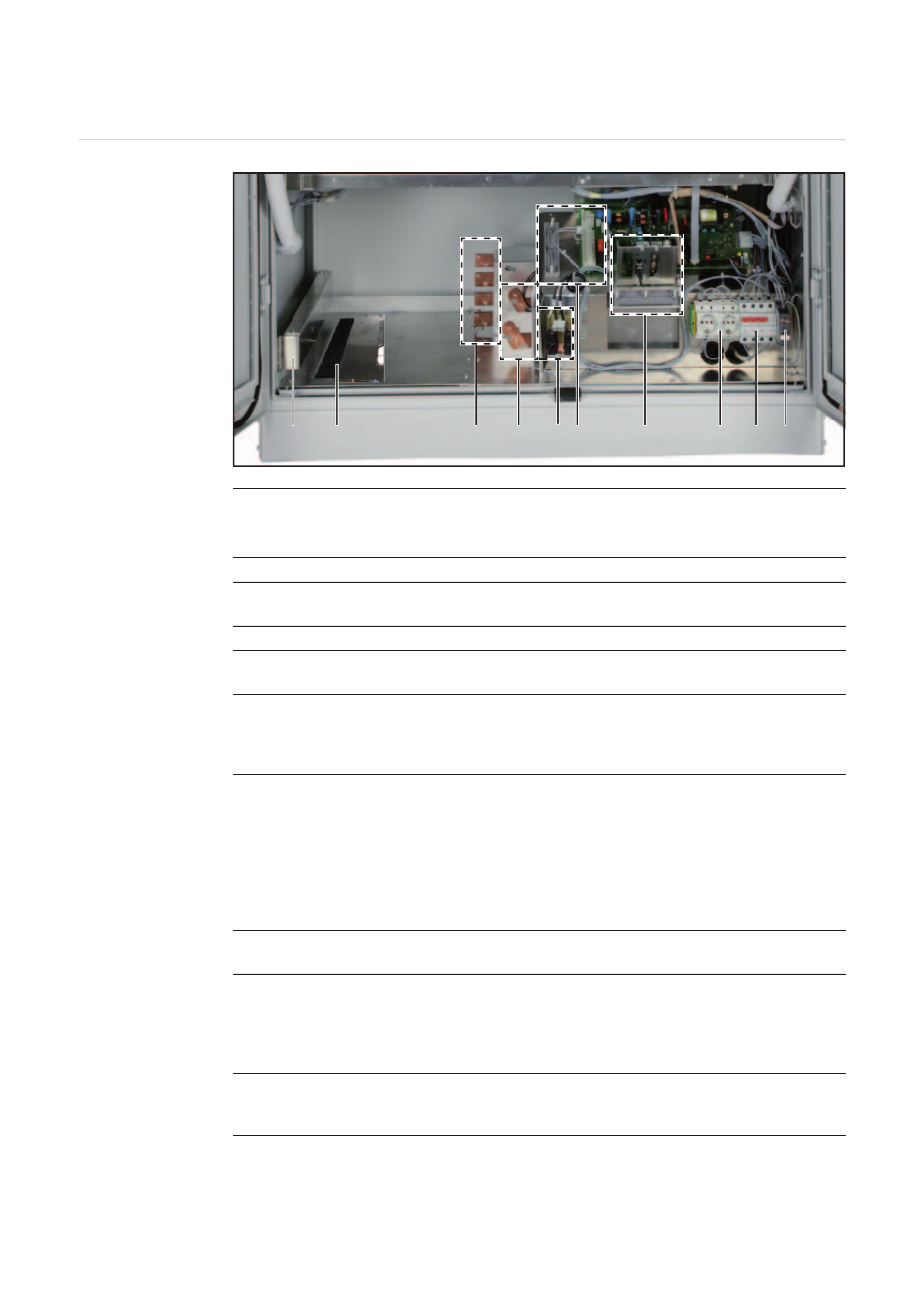

Gerätebeschreibung - Anschlussbereich

Gerätebeschrei-
bung Anschluss-
bereich

Pos.

Bezeichnung

(1)

Schiene mit Zugentlastungs-Schellen für AC- und DC-Kabel
(im Lieferumfang des Wechselrichters enthalten)

(2)

Kabeleingangs-Öffnung mit Schiebeabdeckung

(3)

AC-Anschlüsse M10 (L1, L2, L3, N) und Erdungsbügel (PE, Erdung Solarmodul-
Rahmen, etc.)

(4)

DC-Anschlüsse M10

(5)

Sicherungshalter zur Erdung der Solarmodule:
DC+ auf PE oder DC- auf PE

(6)

2 potentialfreie Relais, z.B. zum Anschluss und Ansteuerung einer externen Be-
lüftung
-

mit Anschlussklemmen

-

mit Zugentlastung

(7)

Optionsbereich
-

mit serienmäßiger Fronius Com Card für die Datenkommunikation via Solar
Net

-

mit 2 freien Steckplätzen für Optionskarten

-

mit Zugentlastung

Je nach Länder-Setup kann die Anzahl der freien Steckplätze und der vorhande-
nen Optionskarten variieren.

(8)

230 V AC Steckdosen,
z.B. zur Versorgung von DATCOM-Komponenten, Modem, Notebook, etc.

(9)

4-poliger Leitungs-Schutzschalter (je nach Länder-Setup)
zum Unterbrechen folgender Versorgungen:
-

Print „Snowball“ (Lüfterregelung)

-

beide Steckdosen

-

Mess- und Überwachungs-Relais

(10)

Mess- und Überwachungs-Relais (je nach Länder-Setup)
Dreiphasen-Überwachung auf Phasenfolge, Phasenausfall, Überspannung, Un-
terspannung und Asymmetrie, Neutralleiter-Überwachung

(7)

(2)

(9) (10)

(1)

(6)

(3)

(4)

(5)

(8)
