7
Spannung Modul 1
Leistung und Spannung werden durch die
gemeinsame Verwendung mehrerer
Solarmodule erhöht. Schaltet man Solar-
module in Serie zu einem Strang, erhöht
sich beides, sowohl mögliche Leistung als
auch Spannung.
Mod.1
Mod.2
Mod.n
Strang
+
-
Strang-Spannung insgesamt
Spannung Modul 2
Spannung Modul 3
Auf dem Dach
entsteht der
Strom
(Fortsetzung)
Strang-Spannung insgesamt = Spannung Modul 1, 2, ... n
Der in den Solarmodulen erzeugte Gleichstrom kann nur ins öffentliche Netz eingespeist
oder im Haushalt eingesetzt werden, wenn er zuerst im Wechselrichter umgewandelt
wird.
Dies ist die Kernaufgabe des FRONIUS IG. Unter dem Dach
wird Strom
gewandelt
Bei einer parallelen Verbindung mehrerer
dieser Stränge wird die mögliche Leistung
und der Modulstrom erhöht, die Spannung
bleibt dieselbe. Die Gesamtheit aller
parallel und in Serie geschalteter Solarmo-
dule wird als Solargenerator bezeichnet.
Mod.1 Mod.2 Mod.n
Strang 1 Strang 2 Strang 3
+
-

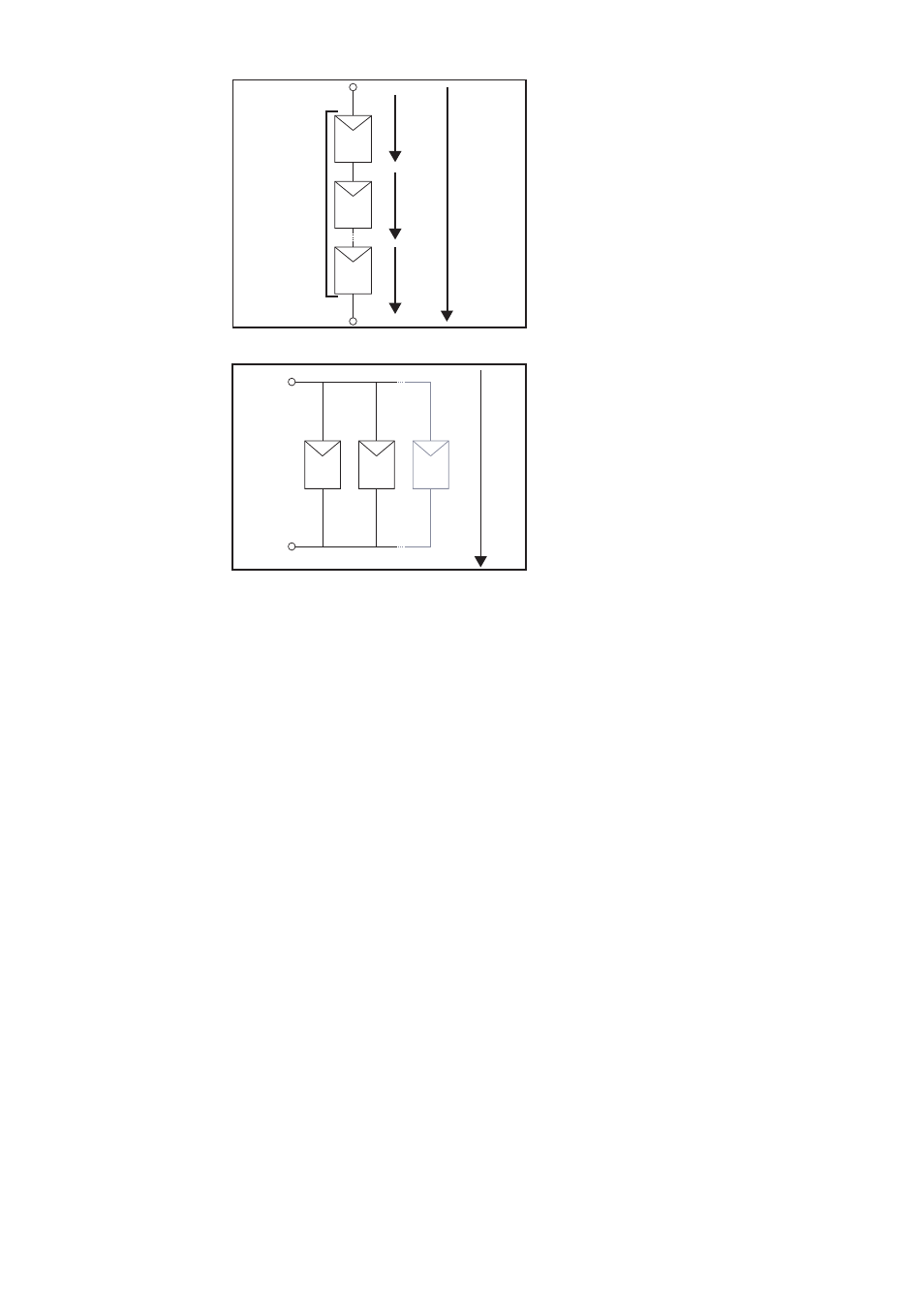

Abb.1 Solarmodule in Serie
Abb.2 Solarmodule parallel
