Sicherungen
austauschen
Kriterien für die Auswahl der Sicherungen:
1.
I
N
= 20 A
2. U
N
= 600 V DC und AC
3. Sicherungsdimensionen: 10,3 x 35 - 38 mm
Erklärung:
I
N
: Nenn-Stromwert der Sicherung
U
N
: Nenn-Spannungswert der Sicherung
1. An den beiden untersten Leistungsteilen jeweils zwei Schrauben lösen
2. Die beiden Leistungsteile entnehmen
HINWEIS! Defekte Sicherungen nur gegen Sicherungen austauschen, die den
Kriterien für die Auswahl der Sicherungen entsprechen.
Wichtig! Für jedes Leistungsteil existiert jeweils eine AC-Sicherung (F4.x) und eine DC-
Sicherung (F3.x). Die Zuordnung der Sicherungen zu den entsprechenden Leistungstei-
len, entnehmen Sie dem Gesamtschaltplan.
WARNUNG! Gefahr durch Netzspannung und DC-Spannung von den So-
larmodulen. Der Anschlussbereich darf nur durch lizenzierte Elektro-Installa-
teure im spannungsfreien Zustand geöffnet werden.

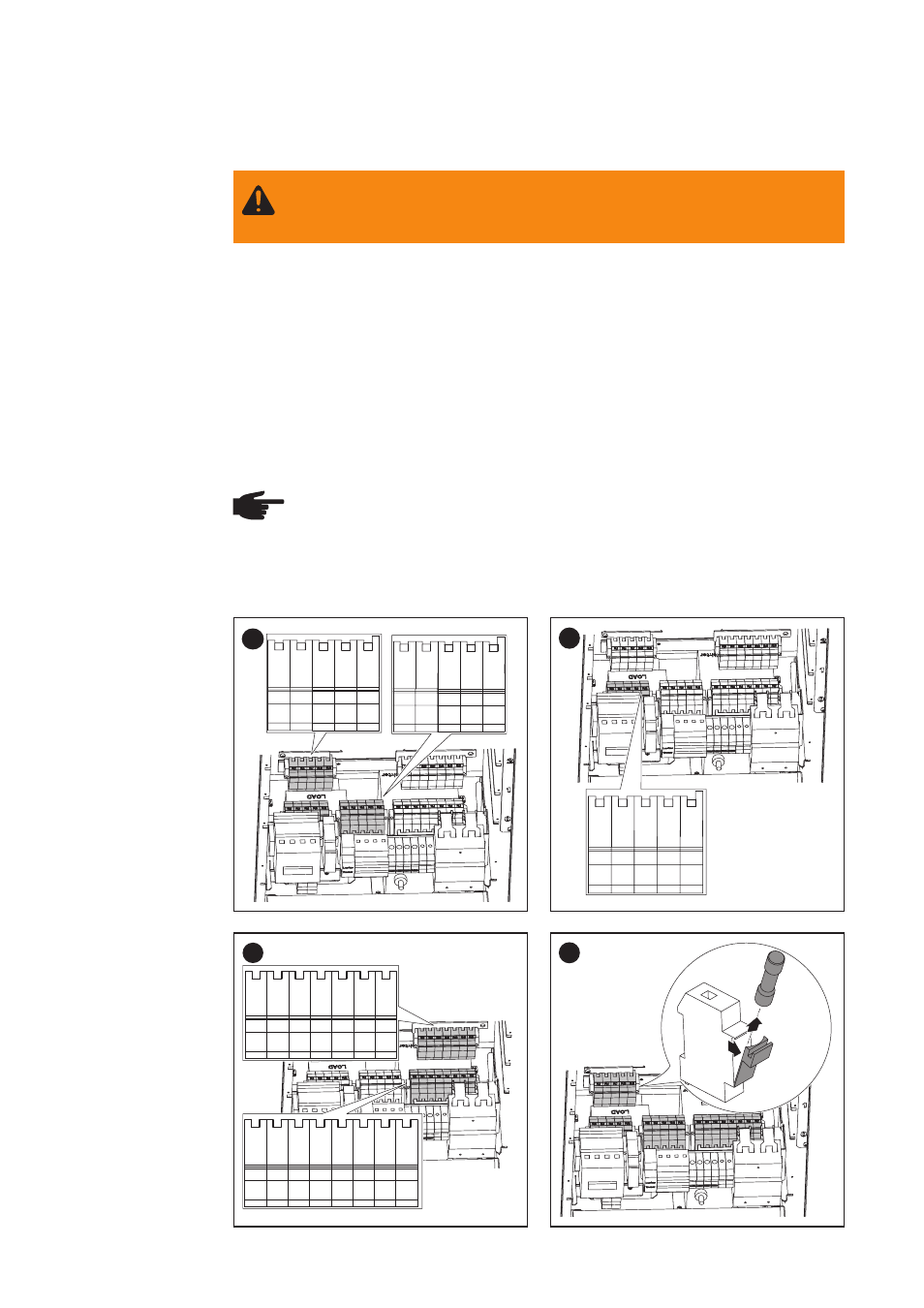

Sicherungen austauschen
1
F4.1 F4.4 F4.7 F4.10 F4.13 F4.2 F4.5 F4.8 F4.1
1
F4.14
2
F4.0 F4.3 F4.6 F4.9 F4.12
3
F3.0 F3.1 F3.2 F3.3 F3.5 F3.6 F3.7 F3.4
F3.8 F3.9 F3.10 F3.1
1
F3.12 F3.13 F3.14
4
1
2
