Fronius IG 300 - Handbuch (Seite 21)

13
(1) Anschlussbereich
(2) Leistungsteile
(3) Status-LED an den Leistungsteilen
(4) Optionsrack, inklusive Lüftersteue-
rung und Display mit LED für Be-
triebszustand
(5) Einheit mit vier Dachlüftern
(6) Display mit Tasteneinheit

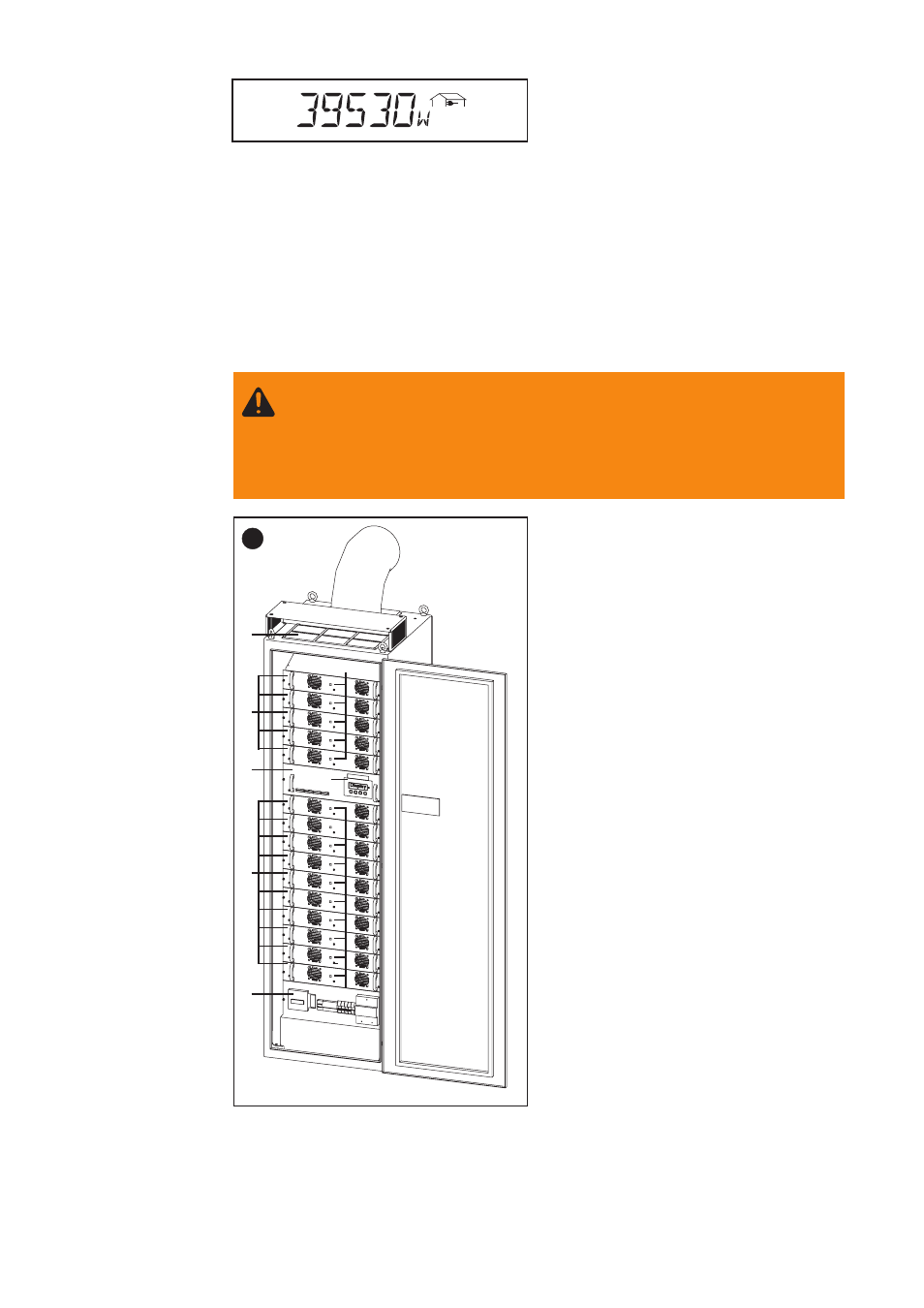

Übersicht FRONI-
US IG 500
WARNUNG! Lebensgefahr durch elektrische Spannung von den Solarmodu-
len. Vor Entnahme der Leistungsteile oder Abdeckungen:
-
FRONIUS IG AC und DC seitig spannungsfrei schalten
- Entladezeit der Kondensatoren von 10 Minuten abwarten
- Aus sicherheitsrelevanten Gründen sicherstellen, dass das unterste
Leistungsteil ordnungsgemäß im FRONIUS IG eingesetzt ist.
(5) Netzeinspeise-Betrieb
- Nach Abschluss der Tests beginnt der FRONIUS IG mit dem Netzeinspeise-
Betrieb
- Die LED leuchtet grün, und der FRONIUS IG arbeitet
(6) Überprüfung der Dachlüfter
Zu Beginn des Netzeinspeise-Betriebs erfolgt eine Überprüfung der Lüftersteue-
rung. Die Dachlüfter laufen dabei für ca. 20 Sekunden.
Startup-Phase
(Fortsetzung)
1
(1)
(2)
(2)
(4)
(3)
(3)
(5)
(6)
