Fronius IG 300 - Handbuch (Seite 56)

48

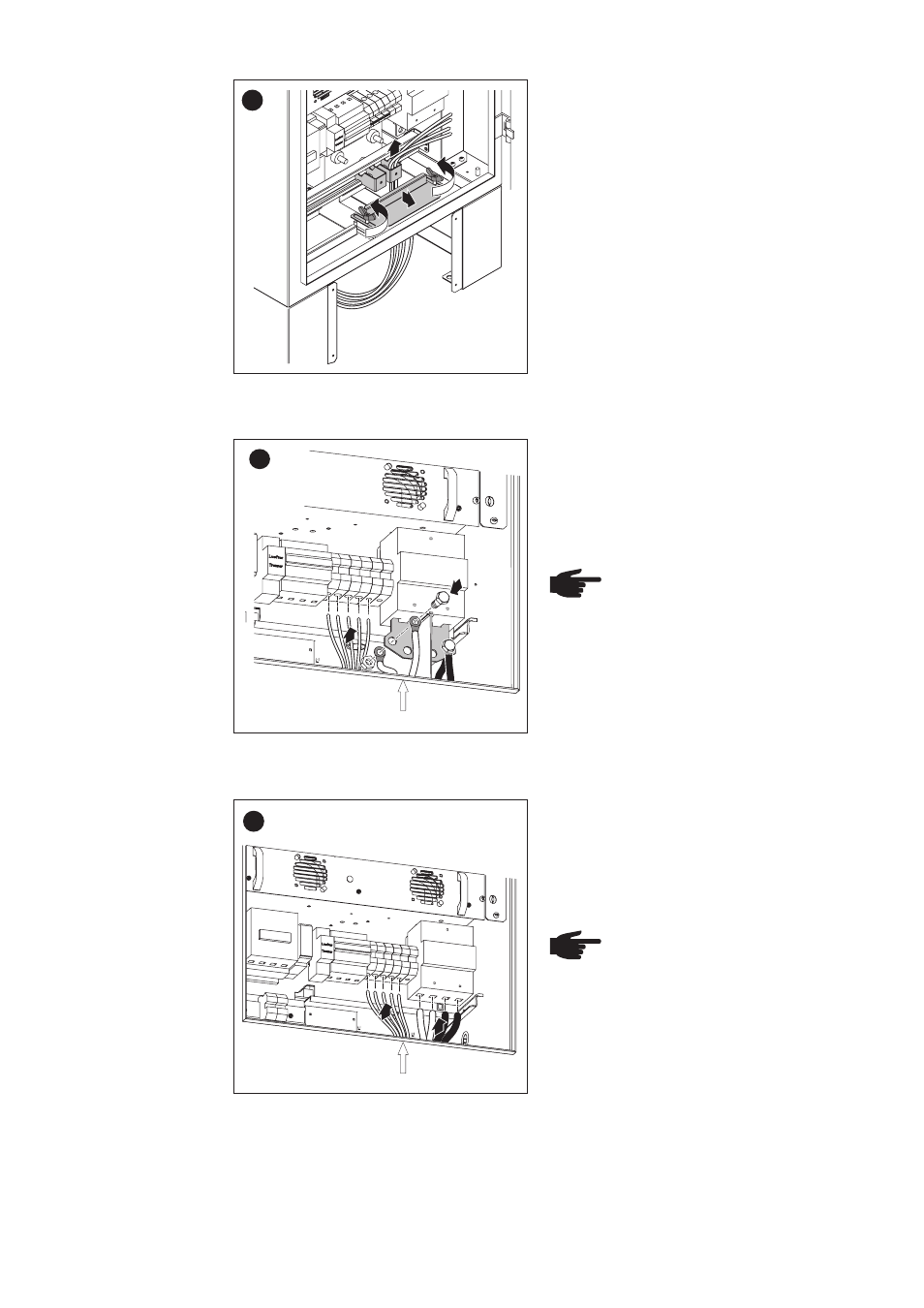

AC-Leitungen
und ein Paar DC-
Leitungen
L1 L2 L3 N PE PE
2
2
1
3
L1 L2 L3 N PE PE
1
2
AC-Leitungen
und zwei Paare
DC-Leitungen
- Querschnitt AC-Kabel: 35 mm²
Die DC-seitigen Kupferbügel bieten Platz
für die Montage von bis zu 8 DC-Kabeln.
Die Montageschrauben werden mit dem
FRONIUS IG mitgeliefert.
HINWEIS! Beim Festziehen der
Schrauben folgende Drehmomen-
te einhalten:
- AC-Klemmen: 6 Nm
- Befestigung der DC-Kabel an
den Kupferbügeln: 30 Nm
(Schrauben M12)
- Querschnitt AC-Kabel: 35 mm²
- Querschnitt DC-Kabel: 70 mm²
Werden zwei Paare DC-Kabel am FRONI-
US IG angeschlossen, erfolgt der An-
schluss direkt, ohne Kupferbügel.
HINWEIS! Beim Festziehen der
Schrauben folgende Drehmomen-
te einhalten:
- AC-Klemmen: 6 Nm
- DC-Klemmen: 7 Nm
- Nach dem Anschluss der Kabel, die
Abdeckung wieder aufsetzen
AC
DC
AC
DC
+ -
+ -
L1, L2, L3, N, PE
L1, L2, L3, N, PE
Zugentlastung Zugentlastung öffnen, eventuell entfernen
und folgende Kabel durchführen:
-
AC-Kabel
- DC-Kabel
- Leitungen für LocalNet / DatCom, falls
vorhanden (zusätzlich mit Kabelbin-
dern sichern)
- Leitungen für externe Rackversor-
gung, falls vorhanden
1
1
2
1
3
Wichtig! Für das Über-Unterspannungsrelais bei Bedarf eine Plombierabdeckung
anfordern und von Ihrem Energieversorgungs-Unternehmen montieren lassen.
