49

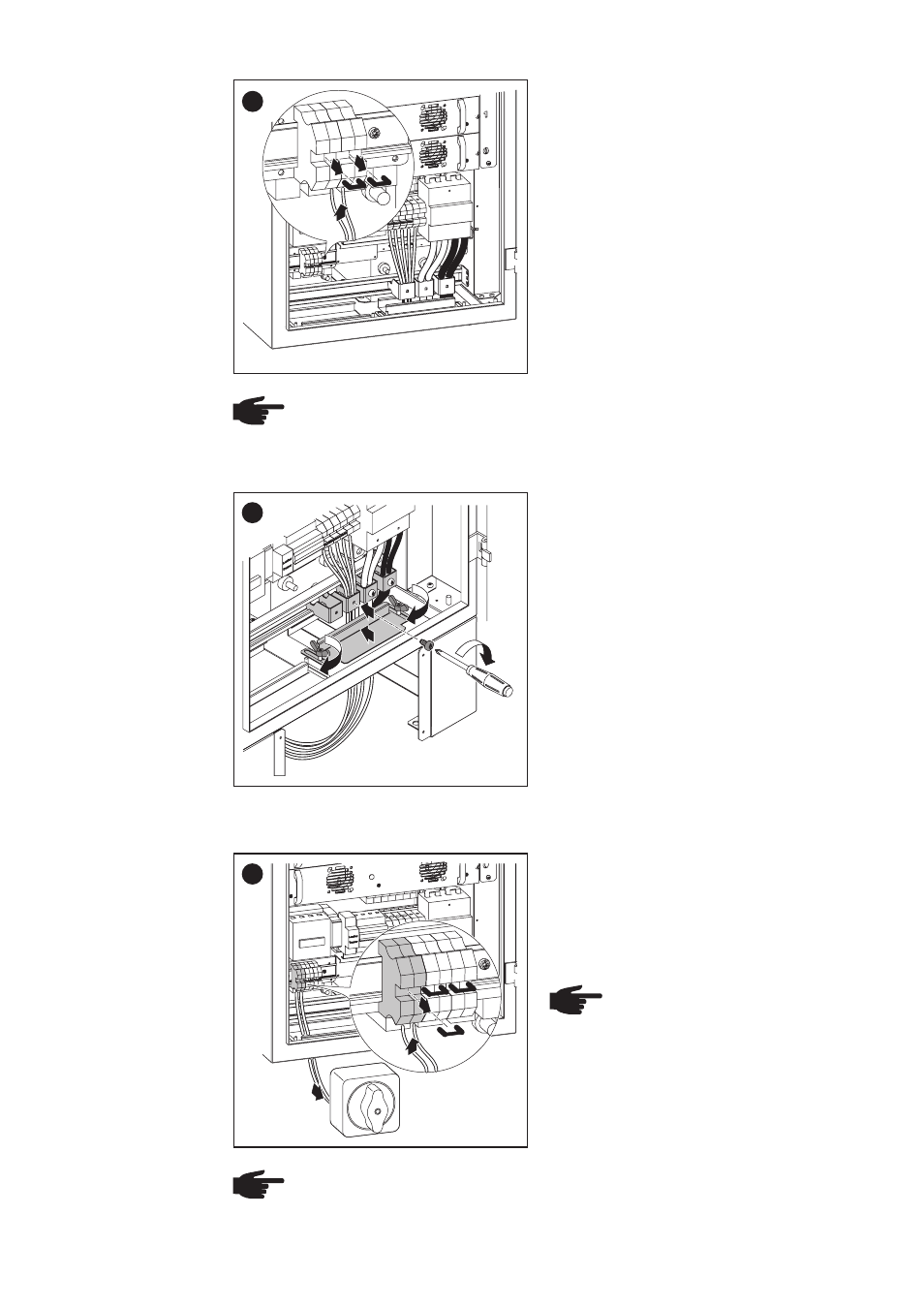

Externe Rackver-
sorgung
Ein zusätzliches Anschlussterminal bietet
die Möglichkeit der externen Versorgung
folgender Komponenten:
-
Dachlüfter
-
Optionsrack
-
Datenkommunikation mit den Leis-
tungsteilen und Systemerweiterungen
Dazu die beiden Bügel am Anschlusster-
minal entfernen.
Kabel-Querschnitt für externe Rackversor-
gung:
-
1 mm² bis 10 mm²
4
2
1
1
HINWEIS! Beim Festziehen der Schrauben folgende Drehmomente einhalten:
-
AC-Klemmen: 1,5 Nm
Zugentlastung
fixieren
Folgende Kabel mit der Zugentlastung
fixieren:
-
AC-Kabel
-
DC-Kabel
-
Leitungen für LocalNet / DatCom, falls
vorhanden (zusätzlich mit Kabelbin-
dern sichern)
-
Leitungen für externe Rackversor-
gung, falls vorhanden
-
Abdeckung der Zugentlastung voll-
ständig schließen, um das Eindringen
von Insekten und Kleintieren zu
vermeiden
-
Flügelmuttern festziehen
5
1
4
3
4
2
1
1
2
3
Externe Schütz-
ansteuerung
(falls seitens des
Energieversor-
gungs-Unterneh-
mens gewünscht)
Zur externen Ansteuerung des Netzschüt-
zes besteht die Möglichkeit, einen Schalter
(230 V, 1 A) an den eingezeichneten
Klemmen anzuschließen. Diese Klemmen
erlauben es, den FRONIUS IG netzfrei zu
schalten.
Wichtig! Die genauen Daten
entnehmen Sie bitte dem beilie-
genden Gesamtschaltplan.
Kabel-Querschnitt für externen Schalter:
-
1 mm² bis 10 mm²
HINWEIS! Beim Festziehen der Schrauben folgende Drehmomente einhalten:
-
AC-Klemmen: 1,5 Nm
