53
Beispiel Beispiel: Aufzeichnung und Archivierung der Wechselrichter- und Sensordaten mittels
Datalogger Card und Sensor Box.
Die Steckkarten kommunizieren innerhalb des FRONIUS IG über dessen internes
Netzwerk. Die externe Kommunikation (LocalNet) erfolgt über die COM Cards. Jede
COM Card besitzt zwei RS-485 Schnittstellen als Ein- und Ausgang. Die Verbindung
erfolgt mittels RJ45-Steckern.
Der erste FRONIUS IG mit COM Card kann von dem letzten
FRONIUS IG mit COM Card bis zu 1000 m entfernt sein.
Datalogger COM Card
PC
(5)
(5) (6) (6) (6)
COM Card COM Card
(5) Abschluss-Stecker
(6) Datenkabel
Sensor Box im
externen Gehäuse
IN OUT OUT
IN OUT
IN PC IN OUT
RS-232
- Ausrüstung eines FRONIUS IG mit Datalogger Card
(Abbildung: FRONIUS IG 2)
- Ausrüstung aller FRONIUS IG mit jeweils einer COM Card
Der Datenlogger besitzt zwei RS-232 Schnittstellen für die Verbindung mit PC und
Modem.
HINWEIS! Grundsätzlich ist die Anordnung der Steckkarten egal.
Folgendes ist jedoch zu beachten:
- Ein FRONIUS IG darf nur eine COM Card enthalten
- Ein Netzwerk darf nur einen Datenlogger enthalten
Nähere Informationen zu den einzelnen Systemerweiterungen befinden sich in den
entsprechenden Bedienungsanleitungen oder im Internet unter www.fronius.com.

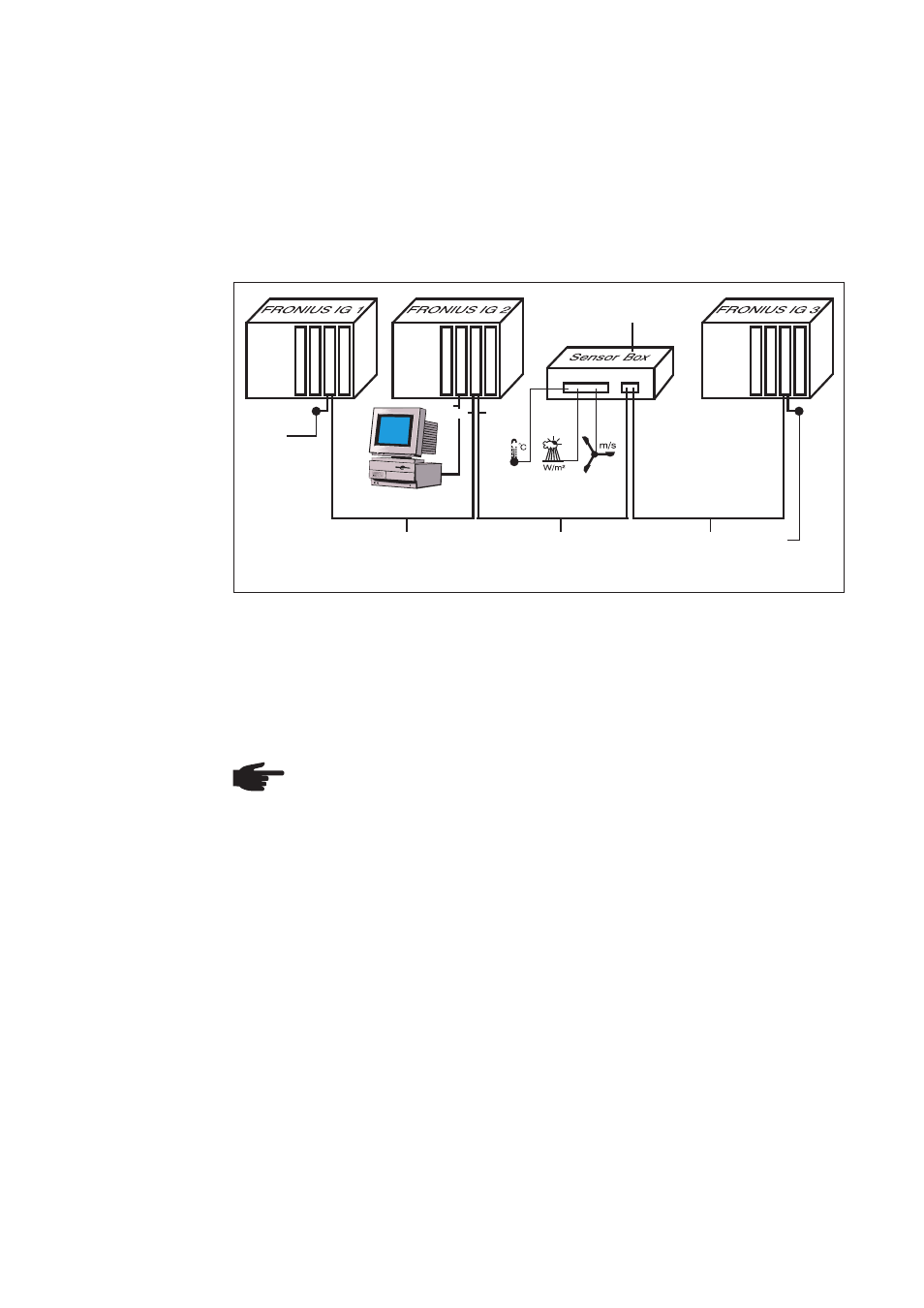

Abb.6 Beispiel für Datenkommunikation über das LocalNet
