Sicherungen – Fronius String Control 125/25 Benutzerhandbuch
Seite 12
4
Sicherungen
Sicherungen
einsetzen
HINWEIS! Zur Absicherung der Fronius String Control 125/25 ausschließlich
Sicherungen verwenden, die den Kriterien zur richtigen Sicherungsauswahl
entsprechen. Lesen Sie dazu das Kapitel „Sicherungen“ vollständig.
Für den Betrieb der String Control 125/25 sind die Sicherungen unbedingt
erforderlich. Die Sicherungen sind nicht im Lieferumfang enthalten.
1.
Jeder Sicherungshalter (1) entspricht einem Solarmodul-Strang
2.
Jeweils 5 Sicherungshalter sind zu einem Messkanal (2) zusammengefasst
3.
Insgesamt gibt es 5 Messkanäle
4.
Die Beschriftung finden Sie
-
an den Anschlüssen für die Solarmodul-Stränge (3)
-
an den Sicherungshaltern
5.
Beispiel: 4/5 = Messkanal 4, Strang 5
6.
Passende Sicherung in den entsprechenden Sicherungshalter einsetzen

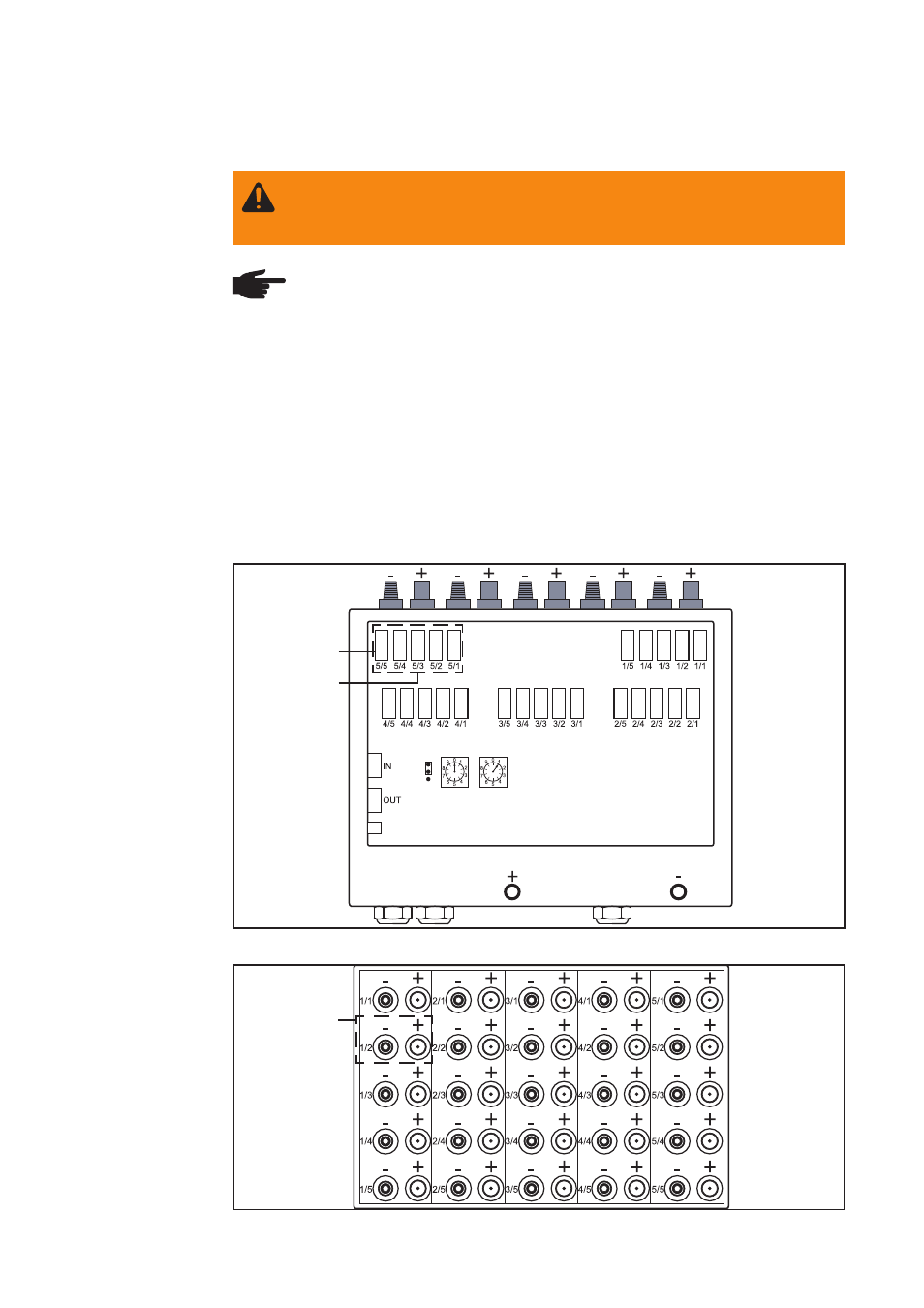

Abb.3 Anschlussplatte
Abb.2 Sicherungshalter
(3)
(1)
(2)
WARNUNG! Gefahr durch DC-Spannung von den Solarmodulen. Die Fronius
String Control 125/25 darf nur durch lizenzierte Elektro-Installateure im span-
nungsfreien Zustand geöffnet werden.
