10
AVVERTENZA! In alcuni casi
particolari, può accadere che
l’alimentazione sulla Solar Net
non sia sufficiente. In particolar
modo, in presenza di componenti
DatCom aggiuntivi. Oppure nel
caso in cui la lunghezza del cavo
DatCom che collega Fronius IG a
Fronius String Control 125/25
superi i 100 m.
In questi casi, è previsto l’uso di un ali-
mentatore esterno.

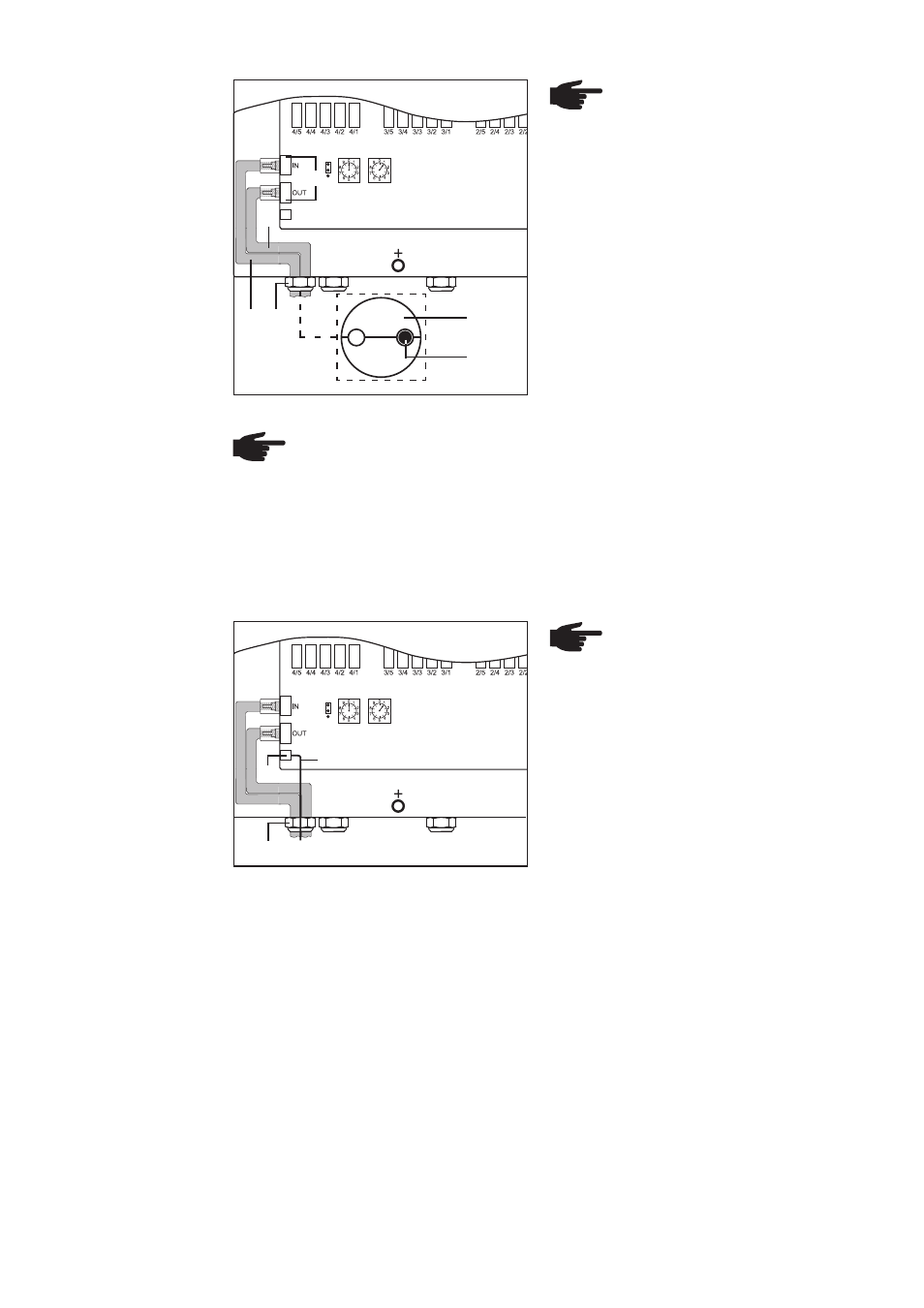

Fig.15 Collegamento dell’alimentatore
Per una maggiore facilità di accesso si consiglia, se possibile, di collegare l’alimentatore
ad un altro componente DatCom che non sia Fronius String Control 125/25.
Tuttavia, se non vi sono componenti DatCom facilmente accessibili, procedere come
segue:
1.
Aprire il corpo esterno (vedere il capitolo „Apertura del corpo esterno“)
2. Allentare il raccordo a vite metrico (1)
3. Far passare il cavo dell’alimentatore di rete (2) e i cavi DatCom attraverso il rac-
cordo a vite (1)
4. Fissare il cavo dell’alimentatore di rete (2) alla presa (3)
5. Serrare il raccordo a vite metrico (1)
6. Chiudere il corpo esterno (vedere il capitolo „Chiusura del corpo esterno“)
Cavo DatCom AVVERTENZA! In caso di collega-
mento di un solo cavo DatCom (1),
predisporre una spina di chiusura
su una delle due prese (2).
La spina di chiusura è fornita in dotazione
con Fronius IG Datalogger.
1. Aprire il raccordo a vite metrico (3)
2. Estrarre l’inserto (4)
3. Serrare il cavo DatCom in entrambe
le aperture dell’inserto (4)
Fig.14 Collegamento del cavo DatCom
(3) (1)
(1)
(2)
(1)
(3)
(2)
Caso particolare:
alimentatore
esterno
AVVERTENZA! In caso di utilizzo di un solo cavo DatCom, applicare alla
seconda apertura il perno (5) fornito in dotazione.
4. Inserire l’inserto (4) nel raccordo a vite metrico (3), insieme al cavo DatCom
5. Fissare il cavo DatCom (1) alla presa (2)
6. Serrare il raccordo a vite metrico (3)
(4)
(5)
