1. (+)-Kabel (1) durch metrische Ver-
schraubung (2) führen
2. (+)-Kabel (1) mittels folgendem
Montagematerial am (+)-Bolzen (3)
montieren (Drehmoment 28 Nm):
- Scheibe (4)
- Schnorrscheibe (5)
- Sechskantmutter (6)
3. Metrische Verschraubung (2) festzie-
hen

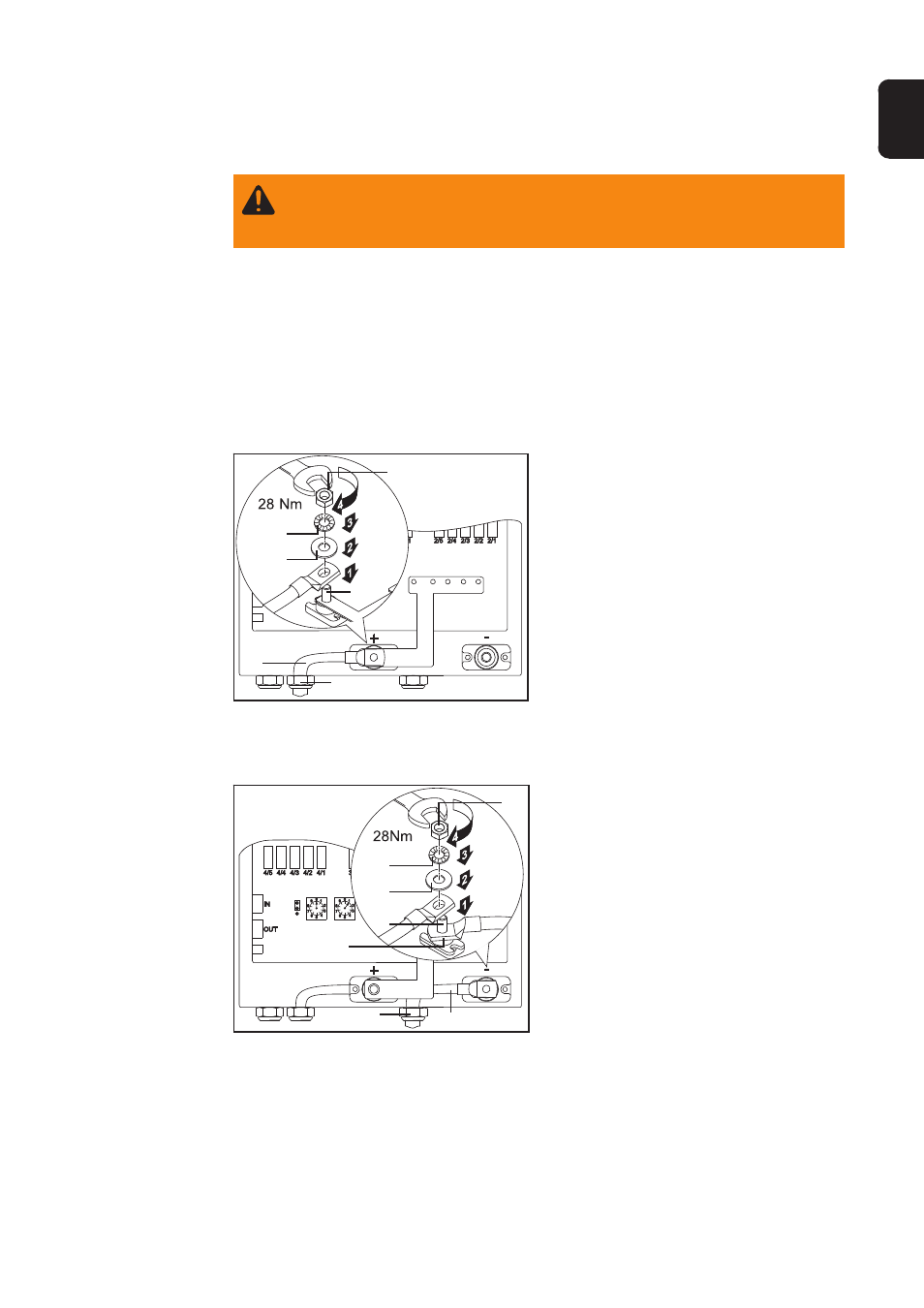

Abb.12 (+)-Kabel anschließen
Abb.13 (-)-Kabel anschließen
1. (-)-Kabel (1) durch metrische Ver-
schraubung (2) führen
2. (-)-Kabel (1) mittels folgendem Monta-
gematerial am (-)-Bolzen (4) montieren
(Drehmoment 28 Nm):
- Distanzscheibe (3)
- Scheibe (5)
- Schnorrscheibe (6)
- Sechskantmutter (7)
3. Metrische Verschraubung (2) festzie-
hen
Wichtig! Beachten Sie bei der Montage des Plus- und Minuskabels folgende Hinweise:
-
Das Plus- und Minuskabel mit einem Kabelschuh M12 ausführen
- Die metrische Verschraubung für das Plus- und Minuskabel ist mit M32 dimensio-
niert
Dadurch eignet sich die metrische Verschraubung für einen Kabeldurchmesser von 11
bis 22 mm.
Anschlüsse im Gehäuse
Allgemein
(+)-Kabel für
Fronius IG
(-)-Kabel für
Fronius IG
WARNUNG! Gefahr durch Spannung der Solarmodule. Vor Arbeiten an der
Fronius String Control 125/25, Solarmodul-Stränge in spannungslosen Zu-
stand bringen.
Wichtig! Neben den metrischen Verschraubungen für die (+)-Kabel und (-)-Kabel,
befinden sich zwei weitere Durchführungen mit Blindabdeckungen. Die Durchführungen
sind für den Einsatz zweier M16-Verschraubungen vorgesehen. Diese M16-Verschrau-
bungen ermöglichen das Anschließen zusätzlicher Kabel (16 mm²), für einen externen
Blitzschutz, an den (+)-Bolzen und (-)-Bolzen.
(1)
(2)
(3)
(5)
(6)
(4)
(1)
(6)
(7)
(5)
(2)
(4)
(3)
