L’illustrazione riportata di seguito mostra i
componenti (1) e (2) del supporto da
parete. Entrambi i componenti sono forniti
in dotazione con Fronius String Control
125/25.
Per il montaggio del componente (2),
procedere come segue:
-
Svitare le viti (3) nella parte inferiore
di Fronius String Control
- Montare il componente (2) servendosi
delle viti (3)
Montaggio del
supporto da
parete
(continuazione)

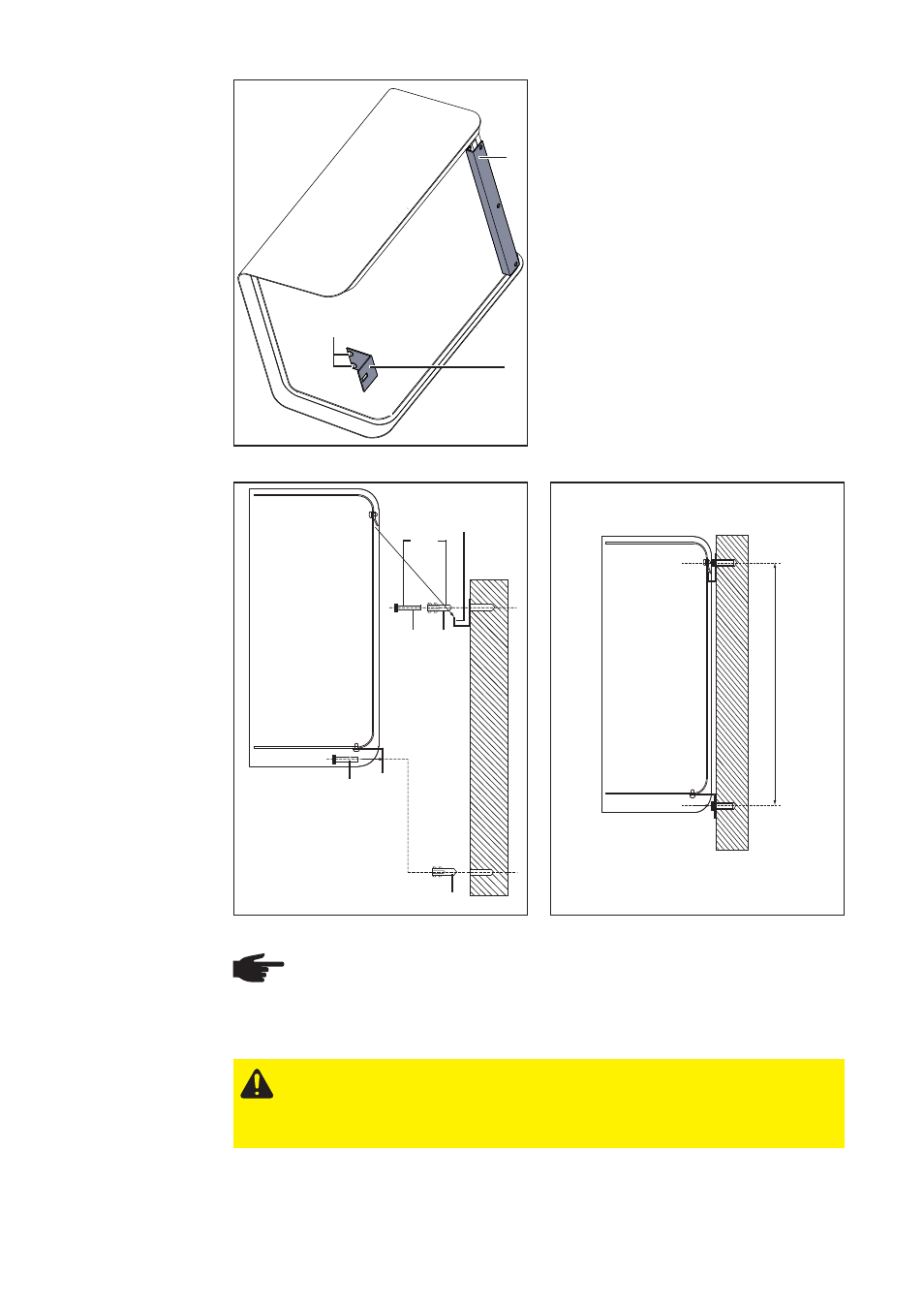

Fig.9 Componenti del supporto da parete
(1)
(3)
(2)
(2)
(1)
(4) (5)
(4)
(5)
AVVERTENZA! Tasselli e viti non sono compresi nella fornitura, in quanto ad
ogni base corrisponde un tipo diverso.
1. Montare il componente (1) del supporto da parete su una base solida, servendosi di
viti (4) e tasselli (5) adatti
354 mm
Fig.10 Montaggio del supporto da parete Fig.11 Supporto da parete montato
2. Agganciare Fronius String Control 125/25 al componente (1) del supporto da parete
3. Montare il componente (2) del supporto da parete servendosi di viti e tasselli adatti
PRUDENZA! Pericolo di caduta dell’apparecchio, qualora Fronius String
Control 125/25 non fosse fissato mediante il componente (2) del supporto da
parete. Agganciare Fronius String Control 125/25 al componente (1) e fissarlo
mediante il componente (2) del supporto da parete.
