Nachfolgend dargestellte Abbildung zeigt
beide Teile (1) und (2) der Wandhalterung.
Beide Teile liegen der Fronius String
Control 125/25 bei.
Für die Montage von Teil (2) wie folgt
vorgehen:
-
Schrauben (3) an der Unterseite der
Fronius String Control 125/25 lösen
-
Teil (2) mit den Schrauben (3) montie-
ren
Wandhalterung
montieren
(Fortsetzung)

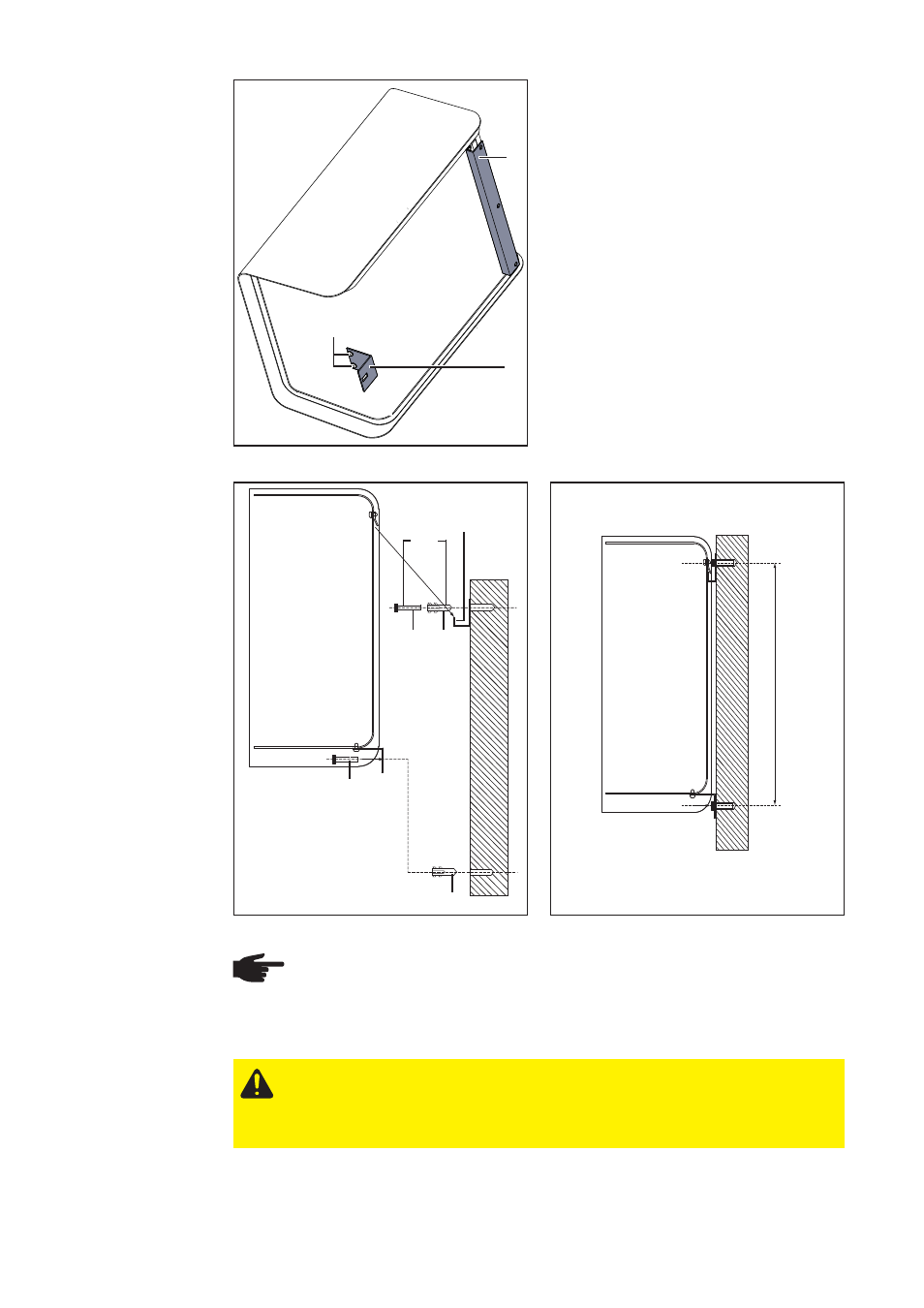

Abb.9 Teile für Wandhalterung
(1)
(3)
(2)
(2x)
(1)
(4) (5)
(4)
(5)
HINWEIS! Da für jeden Untergrund andere Dübel und Schrauben erforderlich
sind, liegen diese nicht bei.
1.
Teil (1) der Wandhalterung mittels geeigneten Schrauben (4) und Dübeln (5) an
einem festen Untergrund montieren
354 mm
Abb.10 Wandhalterung montieren
Abb.11 Wandhalterung montiert
2.
Fronius String Control 125/25 in Teil (1) der Wandhalterung einhängen
3.
Teil (2) der Wandhalterung mittels geeigneten Schrauben und Dübeln montieren
VORSICHT! Gefahr durch herabfallendes Gerät, wenn die Fronius String
Control 125/25 nicht mittels Teil (2) der Wandhalterung gesichert wird. Fronius
String Control 125/25 in Teil (1) der Wandhalterung einhängen und mittels Teil
(2) der Wandhalterung sichern.
