4
Protezioni
Utilizzo delle
protezioni
AVVERTENZA! Per la protezione di Fronius String Control 125/25, utilizzare
esclusivamente protezioni conformi ai relativi criteri per la scelta corretta. A tal
proposito, leggere a fondo il capitolo „Protezioni“.
Le protezioni sono indispensabili per il funzionamento di String Control 125/25.
Le protezioni non sono comprese nella fornitura.
1. Ogni supporto delle protezioni (1) corrisponde ad una stringa dei moduli solari
2. Ogni canale di misurazione (2) raggruppa 5 supporti delle protezioni
3. Complessivamente, sono presenti 5 canali di misurazione
4. L’indicazione si trova
-
sui collegamenti delle stringhe dei moduli solari (3)
- sui supporti delle protezioni
5. Esempio: 4/5 = canale di misurazione 4, stringa 5
6. Inserire la protezione adatta nel rispettivo supporto

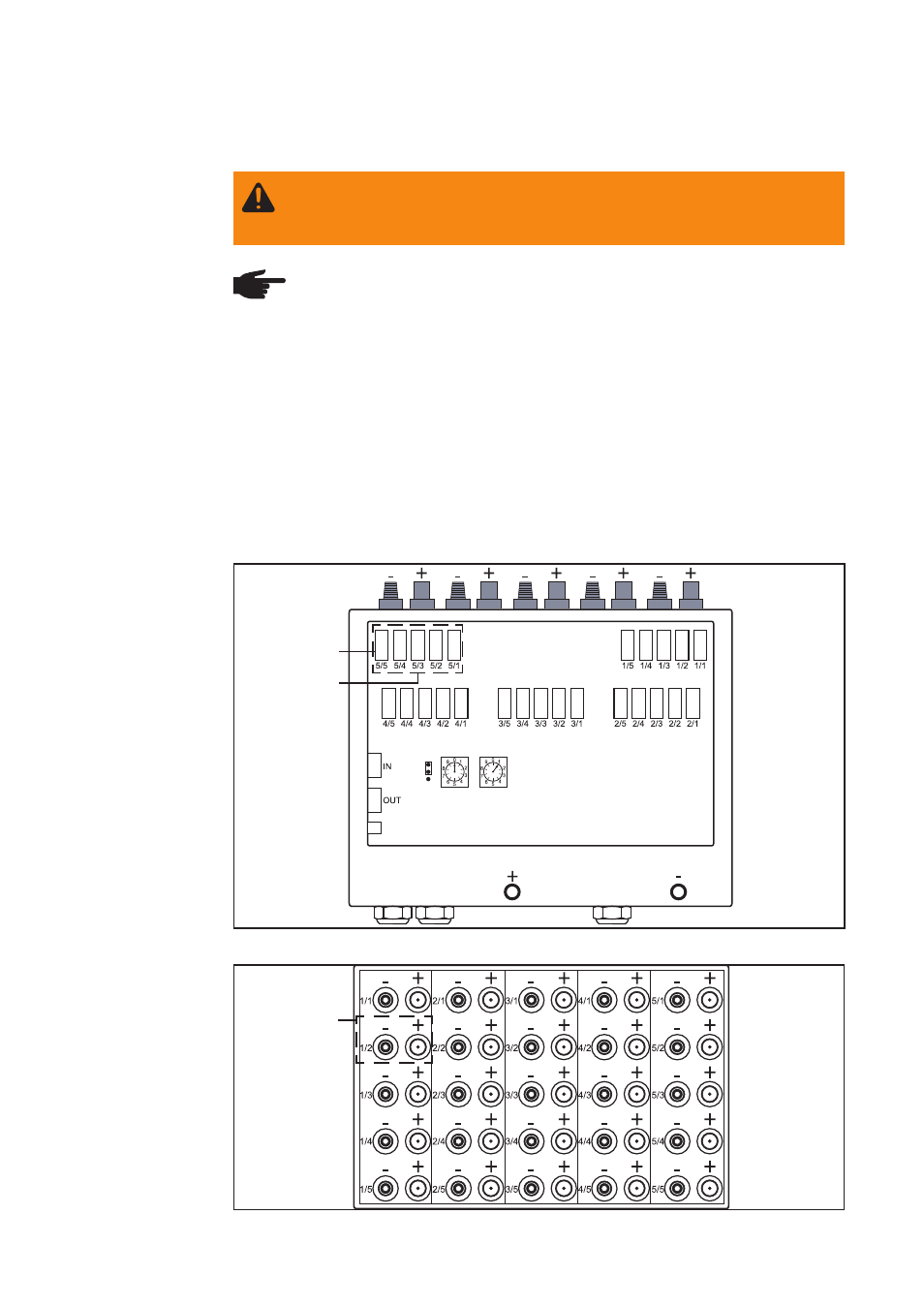

Fig.3 Piastra di collegamento
Fig.2 Supporto delle protezioni
(3)
(1)
(2)
AVVISO! Pericolo derivante dalla tensione CC dei moduli solari. L’apertura di
Fronius String Control 125/25 può essere eseguita esclusivamente da installa-
tori elettrici qualificati, in assenza di tensione.
