9
FR
1. Passer le câble (+) (1) par le raccord
vissé (2)
2. Monter le câble (+) (1) à l’aide des
accessoires de montage sur le boulon
(+) (3) (couple de serrage 28 Nm) :
- Rondelle (4)
- Rondelle de friction (5)
- Écrou hexagonal (6)
3. Serrer le raccord vissé (2)

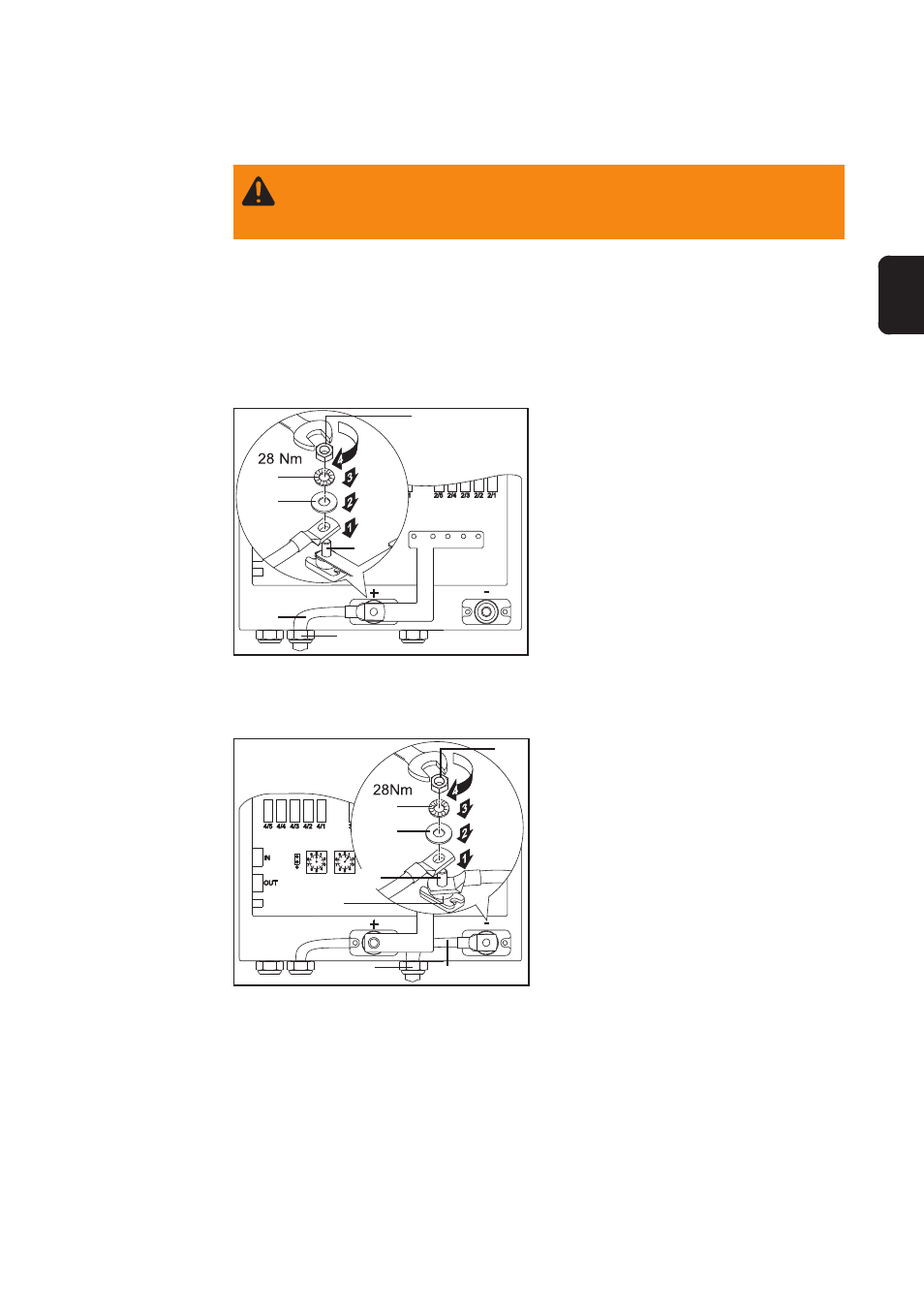

Fig. 12 Raccorder le câble (+)
(1)
(2)
(3)
(5)
(6)
(4)
Fig. 13 Raccorder le câble (-)
1. Passer le câble (-) (1) par le raccord
vissé (2)
2. Monter le câble (-) (1) à l’aide des
accessoires de montage sur le boulon
(-) (4) (couple de serrage 28 Nm) :
- Rondelle d’écartement (3)
- Rondelle (5)
- Rondelle de friction (6)
- Écrou hexagonal (7)
3. Serrer le raccord vissé (2)
(1)
(2)
(3)
Important ! Lors du montage des câbles Plus et Moins, respecter les consignes suivantes :
-
Les câbles Plus et Moins doivent être équipés d’une cosse de câble M12
- Dimension du raccord vissé pour les câbles Plus et Moins : M32
Cette dimension du raccord vissé permet d’utiliser des diamètres de câble de 11 à 22 mm.
Raccordements dans le boîtier
Généralités
Câble (+) pour
Fronius IG
Câble (-) pour
Fronius IG
AVERTISSEMENT ! Danger en raison de la tension des modules solaires.
Avant d’intervenir sur le Fronius String Control 125/25, mettre les chaînes de
modules solaires hors tension.
Important ! Outre les raccords vissés pour le câble (+) et le câble (-), il existe également
deux autres passages avec fausse prise. Ces passages sont prévus pour l’utilisation de
deux raccords vissés M16. Ces raccords vissés M16 permettent de raccorder un câble
supplémentaire (16 mm²), pour un parafoudre externe, aux écrous (+) et (-).
(7)
(5)
(6)
(4)
