Fronius String Control 125/25 - Handbuch (Seite 38)

8
L’illustration suivante montre les deux
pièces (1) et (2) du support mural. Ces
deux pièces sont livrées avec le Fronius
String Control 125/25.
Pour le montage de la pièce (2), procéder
comme suit :
-
Dévisser les vis (3) sous Fronius
String Control 125/25
- Monter la pièce (2) avec les vis (3)
Monter le support
mural
(suite)

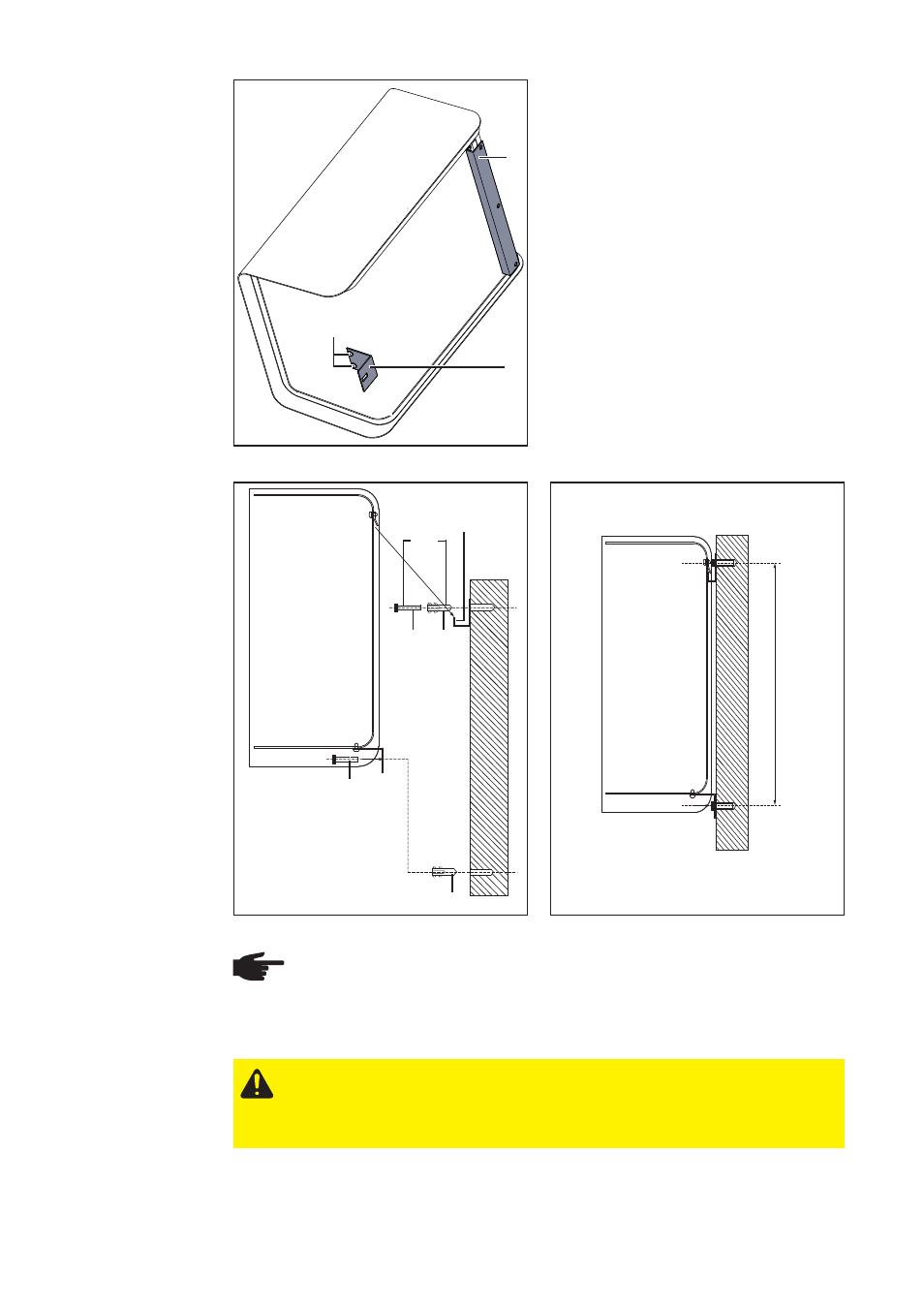

Fig. 9 Pièces pour le montage mural
(1)
(3)
(2)
(2x)
(1)
(4) (5)
(4)
(5)
REMARQUE ! Comme les types de douilles et de vis varient en fonction du
support, celles-ci ne sont pas jointes à la livraison.
1. Monter la pièce (1) du support mural sur un support solide à l’aide de vis (4) et de
douilles (5) adaptées
354 mm
Fig. 10 Montage du support mural Fig. 11 Support mural installé
2. Accrocher le Fronius String Control 125/25 dans la pièce (1) du support mural
3. Monter la pièce (2) du support mural à l’aide de vis et de douilles adaptées
ATTENTION ! L’appareil risque de tomber si le Fronius String Control 125/25
n’est pas sécurisé à l’aide de la pièce (2) du support mural. Accrocher le
Fronius String Control 125/25 dans la pièce (1) du support mural et bloquer
avec la pièce (2) du support mural.
