12
Solarmodul-Stränge anschließen
WARNUNG! Gefahr durch Spannung der Solarmodule. Vor Arbeiten an der
Fronius String Control 125/25, Solarmodul-Stränge in spannungslosen Zustand
bringen.

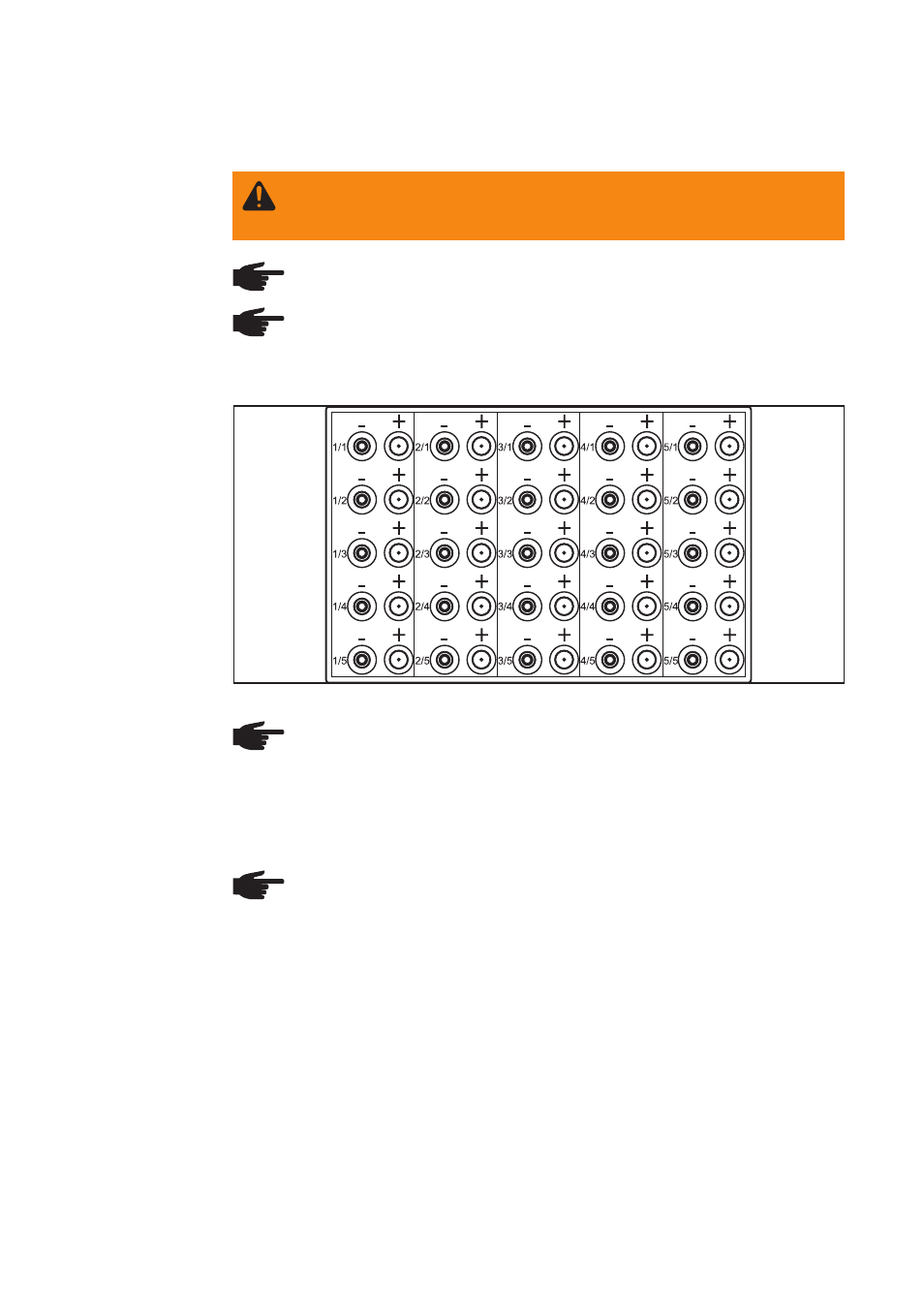

Abb.17 Anschlussplatte
Sicherheit
Solarmodul-
Stränge anste-
cken
HINWEIS! Vergewissern Sie sich bei der Montage der DC-Steckverbindungen,
für den Anschluss der Solarmodule, dass die Polarität der Solarmodule mit den
Symbolen „+“ und „-“ übereinstimmt.
- DC-Steckverbindungen am Plus- und am Minus-Pol der Stränge von den Solarmo-
dulen montieren
- Die Solarmodul-Stränge an der Fronius String Control 125/25 anstecken
HINWEIS! Die DC-Stecker niemals während des Einspeisebetriebes des
Fronius IG von den Steckkontakten trennen. Vor dem Abstecken der Solarmo-
dul-Stränge immer zuerst die Netzversorgung trennen oder den Fronius IG in
den Standby-Betrieb schalten.
Wird dieser Hinweis nicht beachtet, können die Steckkontakte beschädigt
werden.
Kommt es beim Abstecken zu einem Lichtbogen, sind sowohl Stecker als auch
Buchse auszutauschen. Beschädigte DC-Stecker dürfen nicht mehr zum
Einsatz kommen.
Die Anzahl der DC-Steckverbindungen entspricht dem Bestellumfang. Hat die
Fronius String Control 125/25 weniger als 25 Stränge, verfügen die verbleiben-
den Öffnungen über wasserdichte Blindabdeckungen.
HINWEIS! Nicht verwendete DC-Stecker mit beiliegenden Abdeckkappen
verschließen.
HINWEIS! Pro Messkanal in Summe nie mehr als 25 A DC anschließen. Pro
Strang nie mehr als 20 A DC anschließen.
