4
Fusibles
Mise en place
des fusibles
REMARQUE ! Pour la protection par fusibles du Fronius String Control 125/25,
n’utiliser que des fusibles répondant aux critères de choix correct. Pour cela,
lire attentivement le chapitre « Fusibles ».
Les fusibles sont absolument nécessaires pour le fonctionnement du Fronius
String Control 125/25. Les fusibles ne sont pas inclus dans la livraison.
1. Chaque porte-fusible (1) correspond à une chaîne de modules solaires
2. 5 porte-fusibles sont à chaque fois rassemblés en un canal de mesure (2)
3. Il existe au total 5 canaux de mesure
4. Le marquage figure
-
sur les raccordements pour les chaînes de modules solaires (3)
- sur les porte-fusibles
5. Exemple : 4/5 = canal de mesure 4, chaîne 5
6. Mettre en place le fusible adapté dans le porte-fusible correspondant

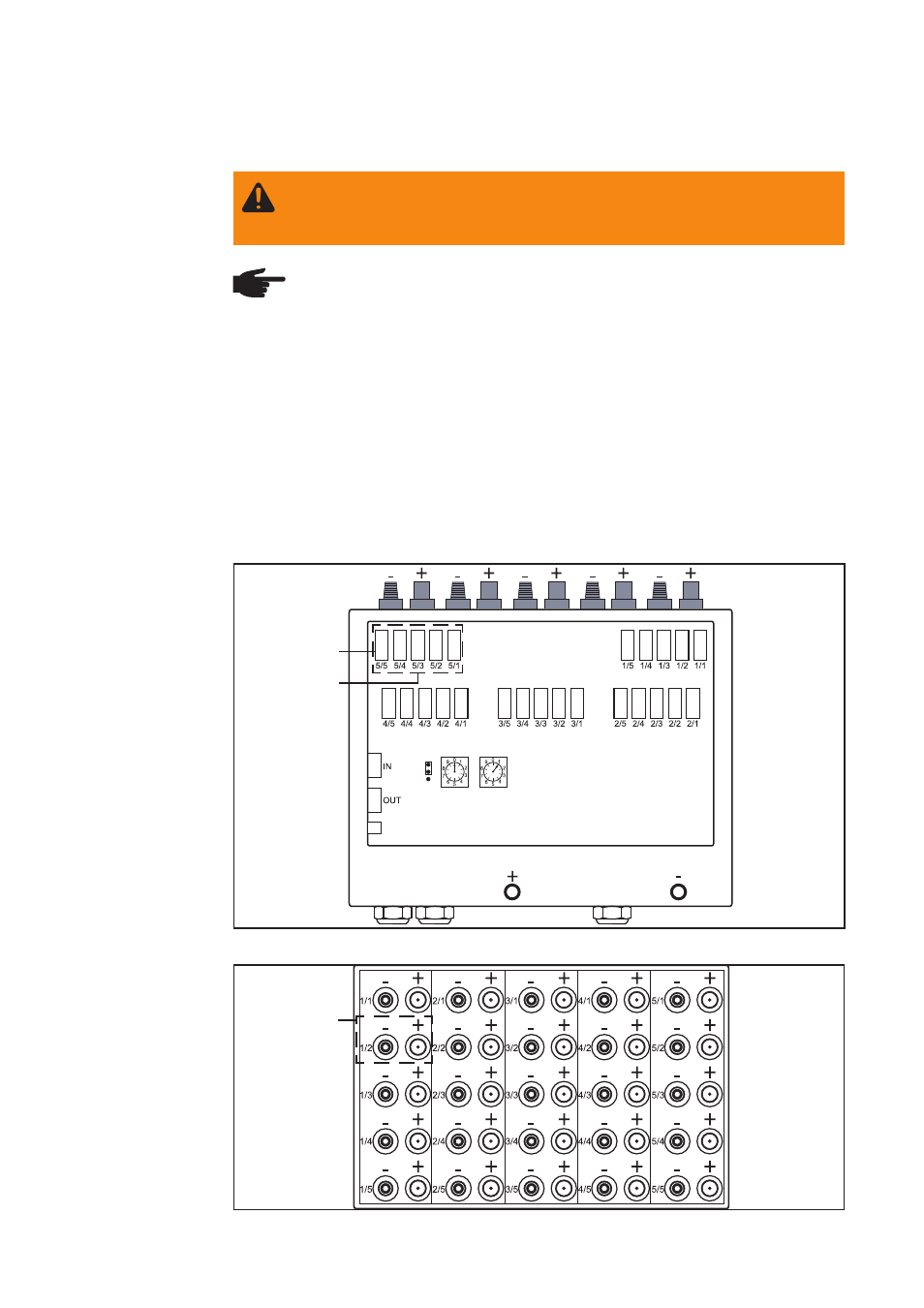

Fig. 3 Plaque de raccordement
Fig. 2 Porte-fusible
(3)
(1)
(2)
AVERTISSEMENT ! Danger en raison de la tension CC des modules solai-
res. Seuls des installateurs agréés sont habilités à ouvrir le Fronius String
Control 125/25, l’appareil étant hors tension.
