9
IT
1. Far passare il cavo (+) (1) attraverso il
raccordo a vite metrico (2)
2. Montare il cavo (+) (1) sul perno (+)
(3) servendosi del seguente materiale
di montaggio (coppia 28 Nm):
- Rondella (4)
- Attrito rondella (5)
- Dado esagonale (6)
3. Serrare il raccordo a vite metrico (2)

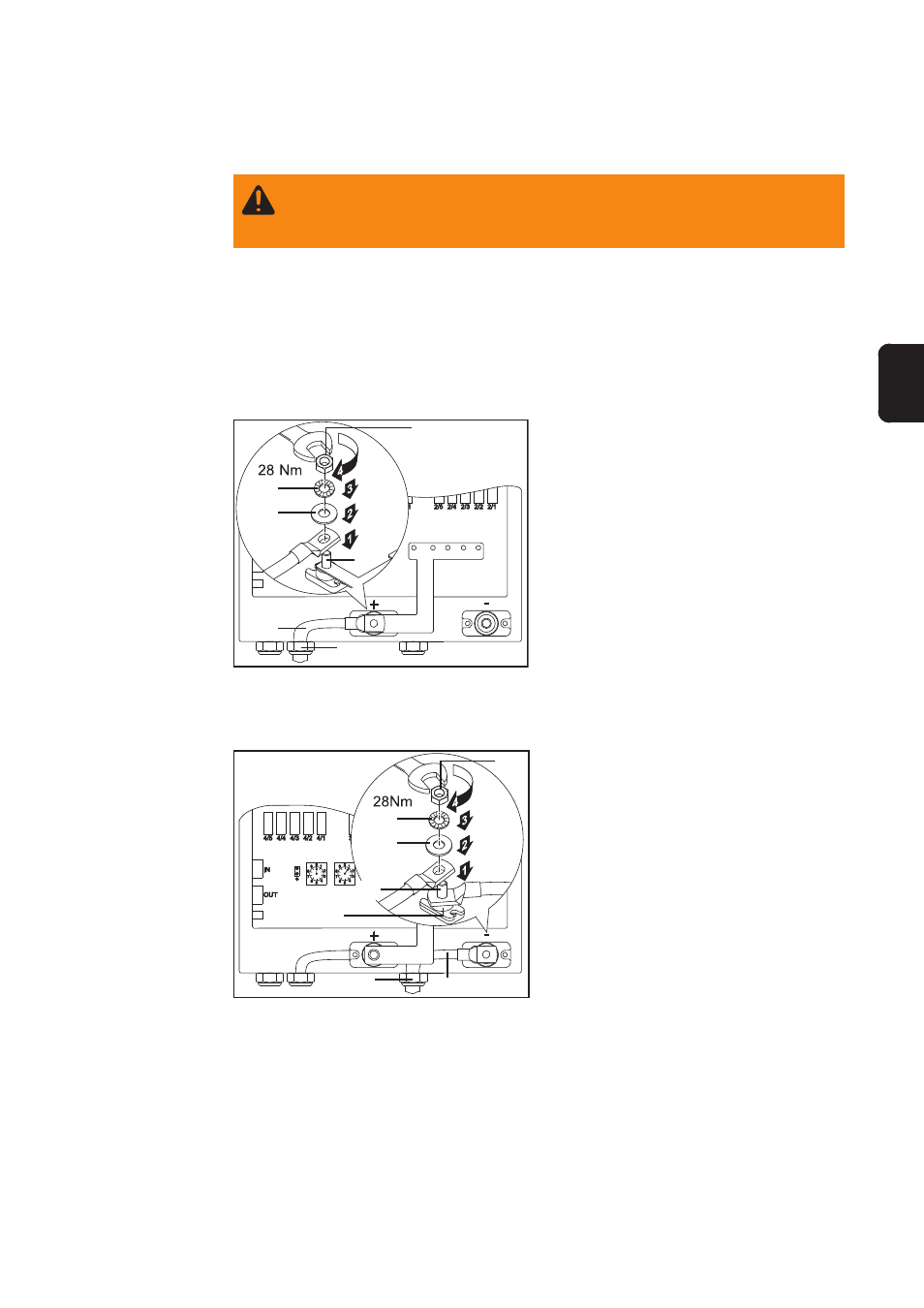

Fig.12 Collegamento del cavo (+)
Fig.13 Collegamento del cavo (-)
1. Far passare il cavo (-) (1) attraverso il
raccordo a vite metrico (2)
2. Montare il cavo (-) (1) sul perno (-) (4)
servendosi del seguente materiale di
montaggio (coppia 28 Nm):
- Distanziatore (3)
- Rondella (5)
- Attrito rondella (6)
- Dado esagonale (7)
3. Serrare il raccordo a vite metrico (2)
Importante! Attenersi alle seguenti indicazioni per il montaggio dei cavi (+) e (-):
-
Applicare un capocorda M12 ai cavi (+) e (-)
- Il raccordo a vite metrico per i cavi (+) e (-) è dimensionato secondo M32
Il raccordo a vite metrico è adatto quindi a cavi con diametro compreso tra 11 e 22 mm.
Collegamenti nel corpo esterno
In generale
Cavo (+) per
Fronius IG
Cavo (-) per
Fronius IG
AVVISO! Pericolo derivante dalla tensione dei moduli solari. Prima di eseguire
interventi su Fronius String Control 125/25, togliere la tensione dalle stringhe
dei moduli solari.
Importante! Accanto ai raccordi a vite metrici dei cavi (+) e (-) si trovano altri due pass-
anti con coperture cieche. Tali passanti sono previsti per l’eventuale utilizzo di due
raccordi a vite M16. Questi raccordi a vite M16 consentono il collegamento di cavi
aggiuntivi (16 mm²) ai perni (+) e (-), per un limitatore di tensione esterno.
(1)
(2)
(3)
(5)
(6)
(4)
(1)
(2)
(3)
(7)
(5)
(6)
(4)
