9
NL
1. (+)-Kabel (1) door metrische schroef-
verbinding (2) voeren
2. (+)-Kabel (1) met het volgende
montagemateriaal op de (+)-bout (3)
monteren (aanhaalmoment 28 Nm):
- Rring (4)
- Gliiring (5)
- Zeskantmoer (6)
3. Metrische schroefverbinding (2)
vastzetten

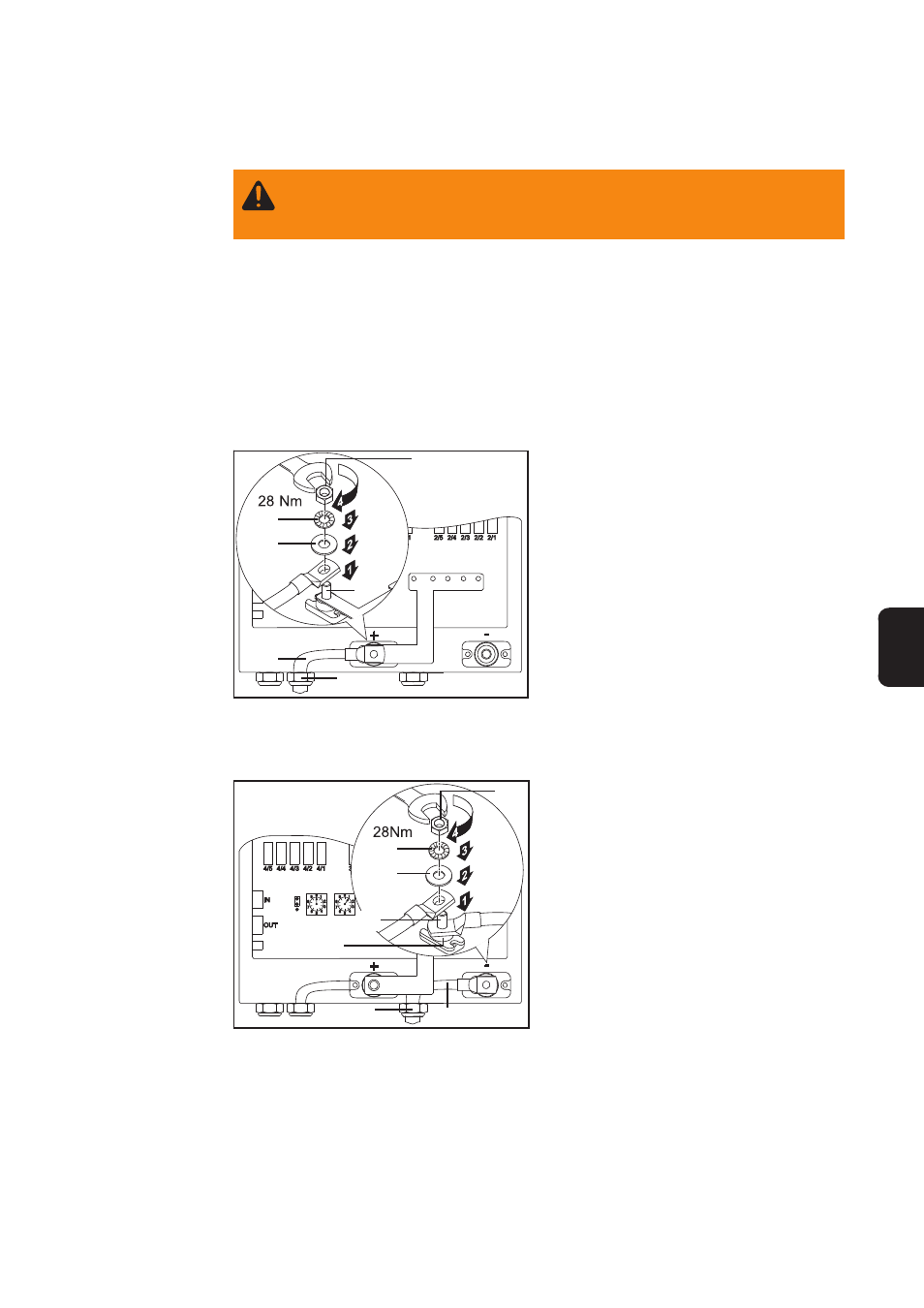

Afb. 12 (+)-Kabel aansluiten
Afb. 13 (-)-Kabel aansluiten
1. (-)-Kabel (1) door metrische schroef-
verbinding (2) voeren
2. (-)-Kabel (1) met het volgende monta-
gemateriaal op de (-)-bout (4) monte-
ren (aanhaalmoment 28 Nm):
- Vulring (3)
- Ring (5)
- Gliiring (6)
- Zeskantmoer (7)
3. Metrische schroefverbinding (2)
vastzetten
Belangrijk! Neem bij de montage van de plus- en minkabels de volgende aanwijzingen
in acht:
-
De plus- en minkabel voorzien van een M12 kabelschoen
- De metrische schroefverbinding voor de plus- en minkabel heeft de maat M32
Daardoor is de metrische schroefverbinding geschikt voor een kabeldiameter van 11 t/m
22 mm.
Aansluitingen in de behuizing
Algemeen
(+)-Kabel voor
Fronius IG
(-)-Kabel voor
Fronius IG
WAARSCHUWING! Gevaar door spanning van de solarmodule. Voordat
werkzaamheden aan de Fronius String Control 125/25 worden uitgevoerd, de
solarmodulestrengen in spanningloze toestand brengen.
Belangrijk! Naast de metrische schroefverbindingen voor de (+)-kabel en de (-)-kabel,
bevinden zich twee andere doorvoeren met blinde afdekkingen. De doorvoeren zijn
bestemd voor de toepassing van twee M16-schroefverbindingen. Deze M16-schroefver-
bindingen maken het aansluiten van extra kabels (16 mm²) voor een externe bliksemaf-
leider op de (+)-bout en de (-)-bout mogelijk.
(1)
(2)
(3)
(5)
(6)
(4)
(1)
(2)
(3)
(7)
(5)
(6)
(4)
