Lx S - +
L
N
L
S
AC 230 V
AC 230 V
N
L
L
N
L
S
AC 230 V
AC 12 V
AC 230 V
N
L
L
N
L
1
L
N N
AC 230 V
AC 12 V
AC 230 V
N
L
AC 12 V
AC 230 V
N
L
L
N
L
S
AC 230 V
AC 12 V
AC 230 V
N
L
System-Einsatz
Der System-Einsatz ist Bestandteil des Wächter-Systems und nur in Verbindung mit einem
System-Leistungsteil (Leistungsteil AP, REG 1-fach, REG 2-fach) verwendbar.
(Anschlußleistungen bestimmt das System-Leistungsteil)
Dieses Gerät ist mit blauem Punkt markiert.

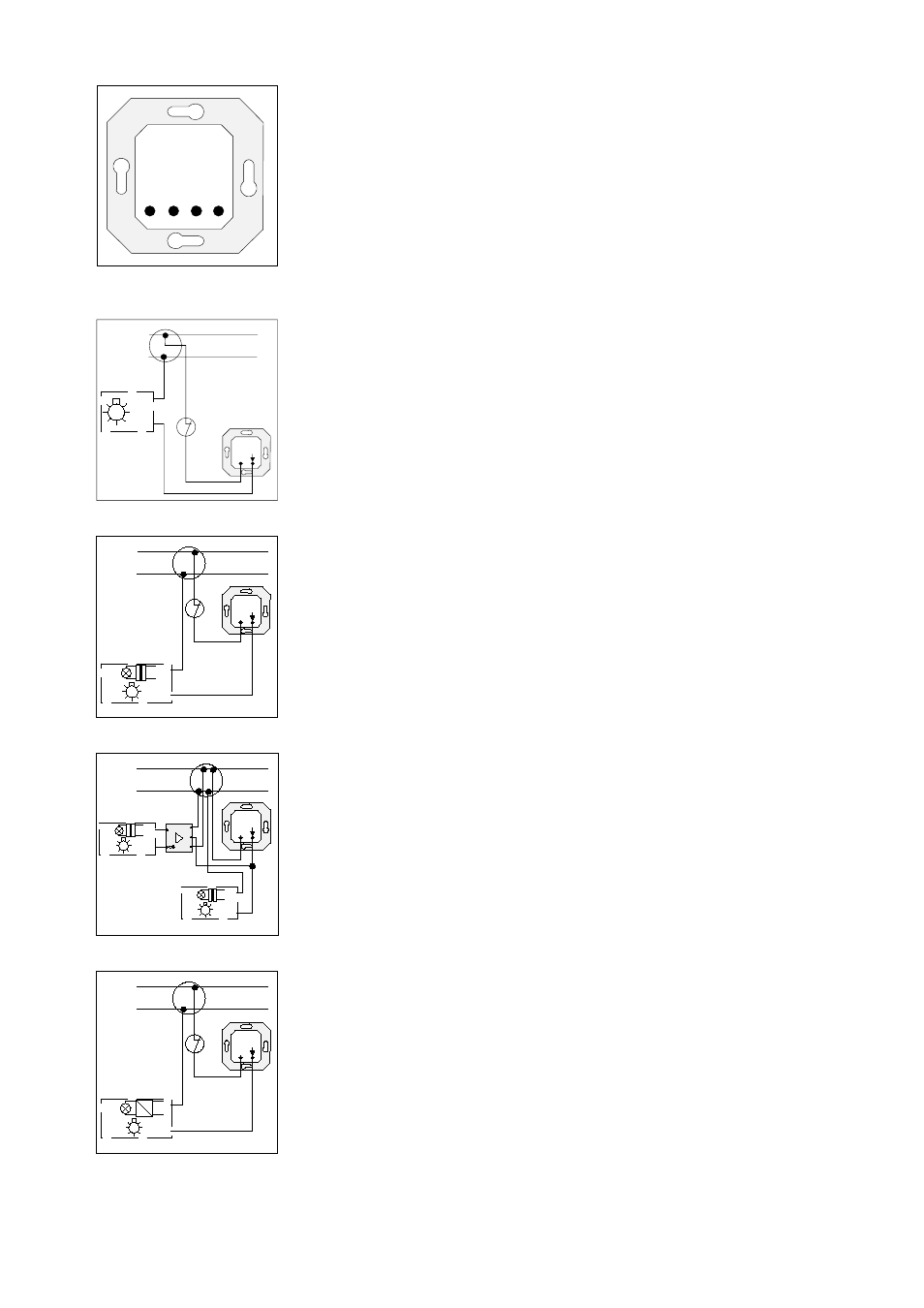

Schaltbilder
Anschluß Einsatz mit Triac für Glühlampen
Dieser Einsatz ist als 2-Draht-Gerät ausgelegt und an Stelle eines herkömmlichen Universal
Aus-/Wechselschalters einsetzbar.
Mit Schalter ‘S’ ist der Einsatz mit Triac abzuschalten.
Bei Wiedereinschalten wird ein helligkeitsunabhängiger Schaltvorgang ausgelöst.
Zur Leistungserweiterung können bis zu 2 UP-Leistungszusätze für je 600 W Glühlampen
oder 300 W HV-Halogenlampen angeschlossen werden (siehe auch Bedienungsanleitung
Leistungszusatz).
Der Einsatz mit Triac muß auch bei Verwendung von Leistungszusätzen mit einer Grundlast
von mindestens 40 W belastet werden.
Anschluß NV-Einsatz
Dieser Einsatz ist als 2-Draht-Gerät ausgelegt und an Stelle eines herkömmlichen Universal
Aus-/Wechselschalters einsetzbar.
Mit Schalter ‘S’ ist der NV-Einsatz abzuschalten.
Bei Wiedereinschalten wird ein helligkeitsunabhängiger Schaltvorgang ausgelöst.
Anschluß NV-Einsatz mit NV-Leistungszusatz
Zur Leistungserweiterung können bis zu 10 NV-Leistungszusätze angeschlossen werden
(siehe auch Bedienungsanleitung NV-Leistungszusatz)
Der NV-Einsatz muß auch bei Verwendung von Leistungszusätzen mit einer Grundlast von
mindestens 40 W/VA belastet werden.
Anschluß TRONIC-Einsatz
Dieser Einsatz ist als 2-Draht-Gerät ausgelegt und an Stelle eines herkömmlichen Universal
Aus-/Wechselschalters einsetzbar.
Mit Schalter ‘S’ ist der TRONIC-Einsatz abzuschalten.
Bei Wiedereinschalten wird ein helligkeitsunabhängiger Schaltvorgang ausgelöst.
