JUNG 200UE - Handbuch (Seite 5)

L
N
L
1
L
N N
AC 230 V
AC 12 V
AC 230 V
N
L
AC 12 V
AC 230 V
N
L
L
N
L
 ô í
L L
N
L
AC 230 V

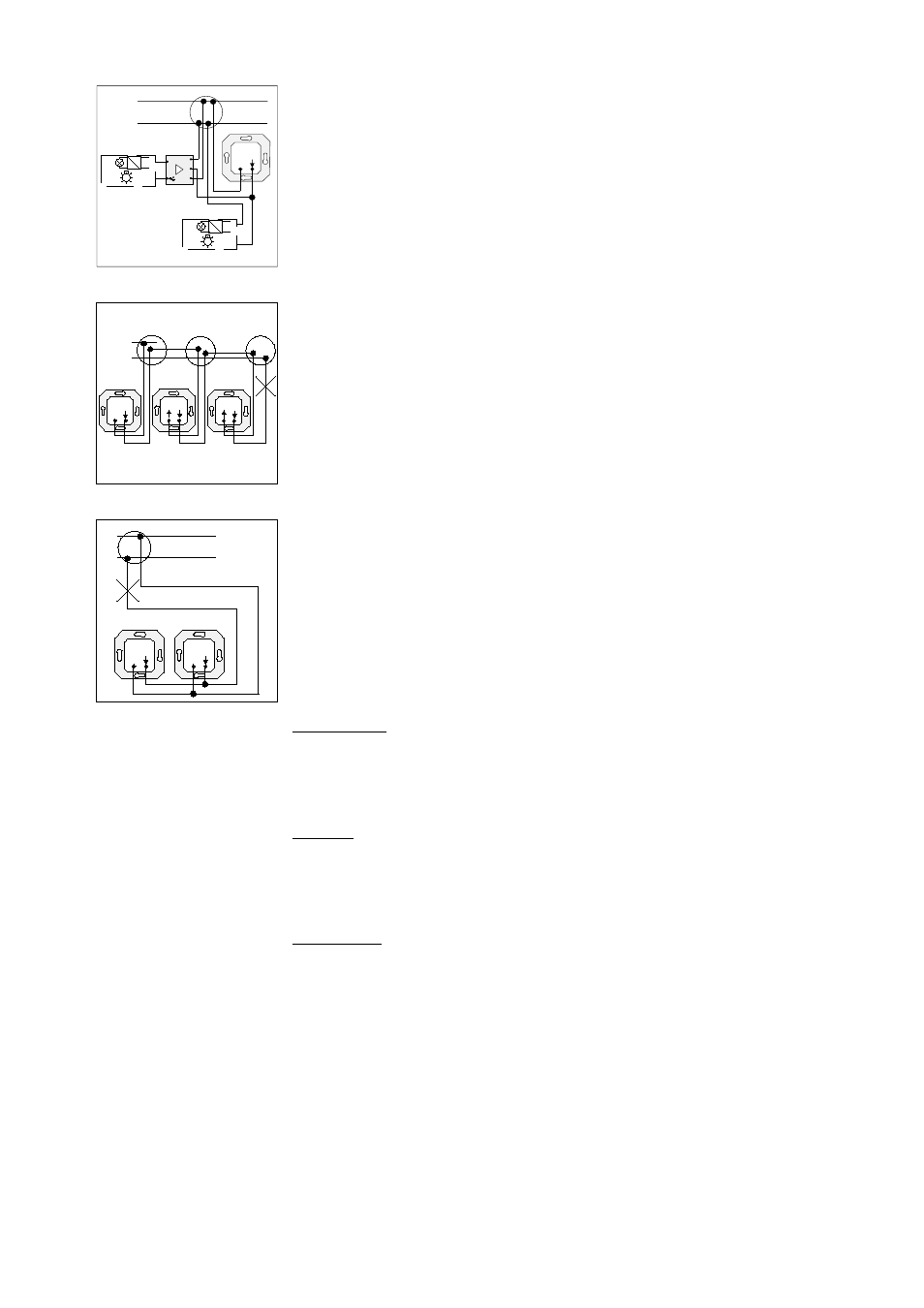

Anschluß TRONIC-Einsatz mit TRONIC-Leistungszusatz
Zur Leistungserweiterung können bis zu 10 TRONIC-Leistungszusätze angeschlossen werden
(siehe auch Bedienungsanleitung TRONIC-Leistungszusatz)
Der TRONIC-Einsatz muß auch bei Verwendung von Leistungszusätzen mit einer Grundlast
von mindestens 50 W belastet werden.
Anschluß mechanische Taster
Vorhandene Wechselschalter können durch Taster ersetzt werden.
Ein ‘Einsatz mit Triac’ oder ein ‘NV-Einsatz’ oder ein ‘TRONIC-Einsatz’ ist mit beliebig vielen
‘Tastern’ (Öffner) kombinierbar.
Bei Wiedereinschalten wird ein helligkeitsunabhängiger Schaltvorgang ausgelöst.
Beispiele (siehe Bild):
 = Einsatz, ô = Taster, í = Taster
 = Taster, ô = Einsatz, í = Taster
 = Taster, ô = Taster, í = Einsatz
Die Lampenlast muß am Neutralleiter liegen. Geschaltet wird in allen Fällen die
Phase.
Parallelschaltung Einsätze mit Triac, NV-Einsätze oder TRONIC-Einsätze
Soll eine Wechselschaltung durch eine Automatik-Schalter-Installation ersetzt werden und ist
der Neutralleiter nicht verfügbar, so können ‘Einsätze mit Triac’, ‘NV-Einsätze’ oder ‘TRONIC-
Einsätze’ parallelgeschaltet werden.
Folgende Bedingungen beachten:
Einsatz mit Triac
Je ‘Einsatz mit Triac’ ist eine Mindestlast von
40 W erforderlich
(z.B. Mindestlast für 3 Einsätze = 120W).
Durch Parallelschaltung erhöht sich nicht die max. Anschlußleistung.
NV-Einsatz
Je ‘NV-Einsatz’ ist eine Mindestlast von
40 W erforderlich (z.B. Mindestlast für
3 Einsätze = 120W).
Durch Parallelschaltung erhöht sich nicht die max. Anschlußleistung.
TRONIC-Einsatz
Je ‘TRONIC-Einsatz’ ist eine Mindestlast von
50 W erforderlich (z.B. Mindestlast für
3 Einsätze = 150W).
Durch Parallelschaltung erhöht sich nicht die max. Anschlußleistung.
