Anschluß nebenstellen-einsatz – JUNG 200UE Benutzerhandbuch
Seite 7
1
N
L
N
L
AC 230 V
1
N
L
N
L
T
T
L N
1
N
1
N
ô
í
L
L

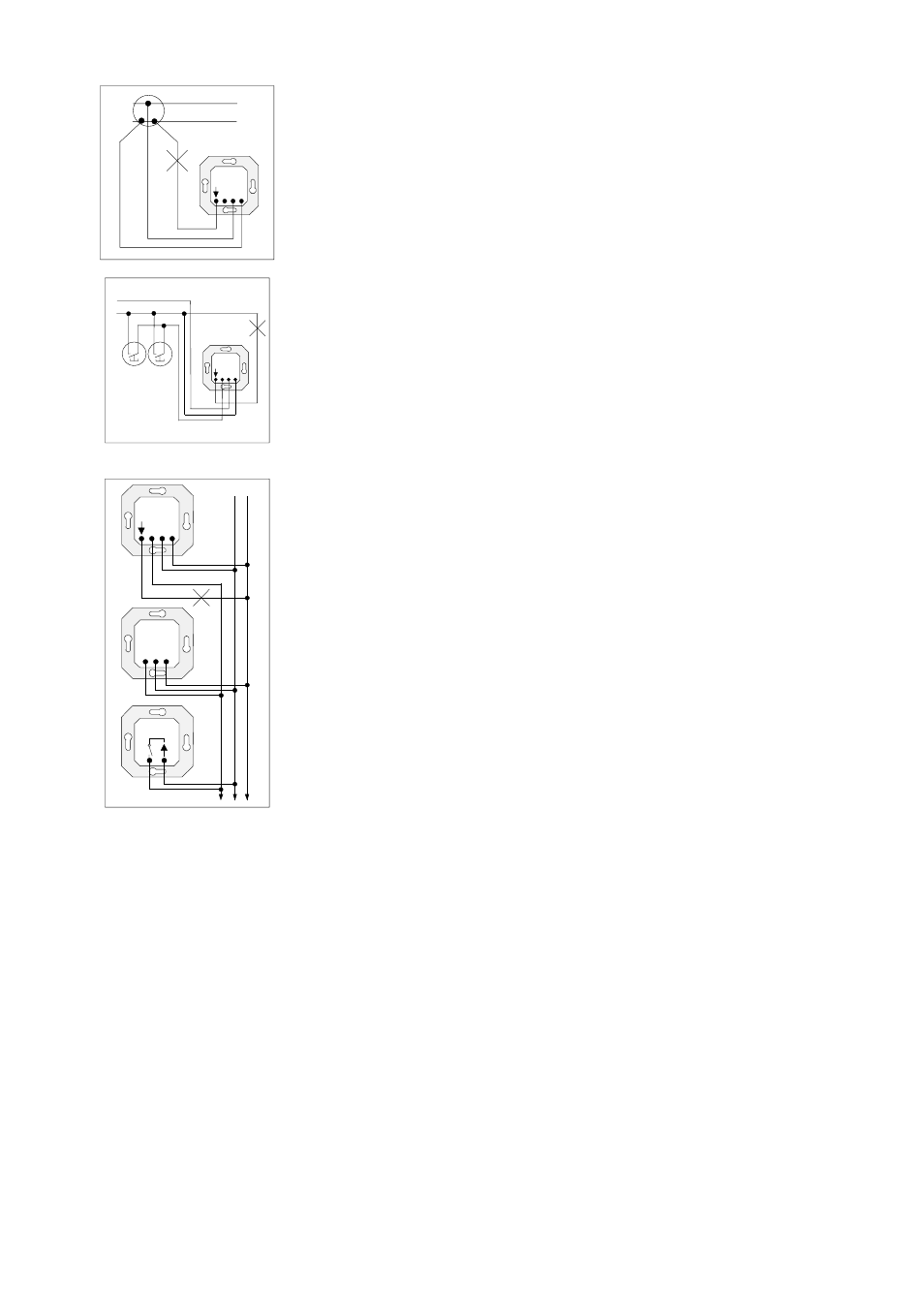

Anschluß Einsatz mit Relaiskontakt bei Verwendung
Memory-Schalter-Aufsatz
Wird der Einsatz mit Relaiskontakt mit dem
Memory-Schalter-Aufsatz
kombiniert und sollen
mechanische Nebenstellentaster (T) angeschlossen werden, nebenstehendes Schaltbild
verwenden.
Es wird in diesem Fall der Neutralleiter (N) auf den Nebenstelleneingang (1) des Einsatz mit
Relaiskontakt aufgetastet.
Anschluß Nebenstellen-Einsatz
Klemme ‘1’ des Nebenstellen-Einsatzes
ô wird mit Klemme ‘1’ des Einsatzes mit
Relaiskontakt
verbunden.
Eine beliebige Anzahl von Nebenstellen-Einsätzen
ô kann parallelgeschaltet werden (aktive
Nebenstelle, helligkeitsabhängig).
Die Auswertung der Helligkeit erfolgt immer am Einsatz mit Relaiskontakt
.
Auch Kombination mit beliebiger Anzahl unbeleuchteterTaster
í (Schließer) ist möglich.
Beleuchtete Taster mit N-Klemme verwenden.
Die Betätigung der passiven Nebenstelle
í führt ohne Auswertung der Umgebungshelligkeit
zum Einschalten der Beleuchtung.
