Anschluß system-einsatz linienförmige verdrahtung, Anschluß system-einsatz sternförmige verdrahtung – JUNG 200UE Benutzerhandbuch
Seite 9
Lx S - +
Lx S - +
Lx S - +
m
a
x
. 10
0 m
A
1
2
8

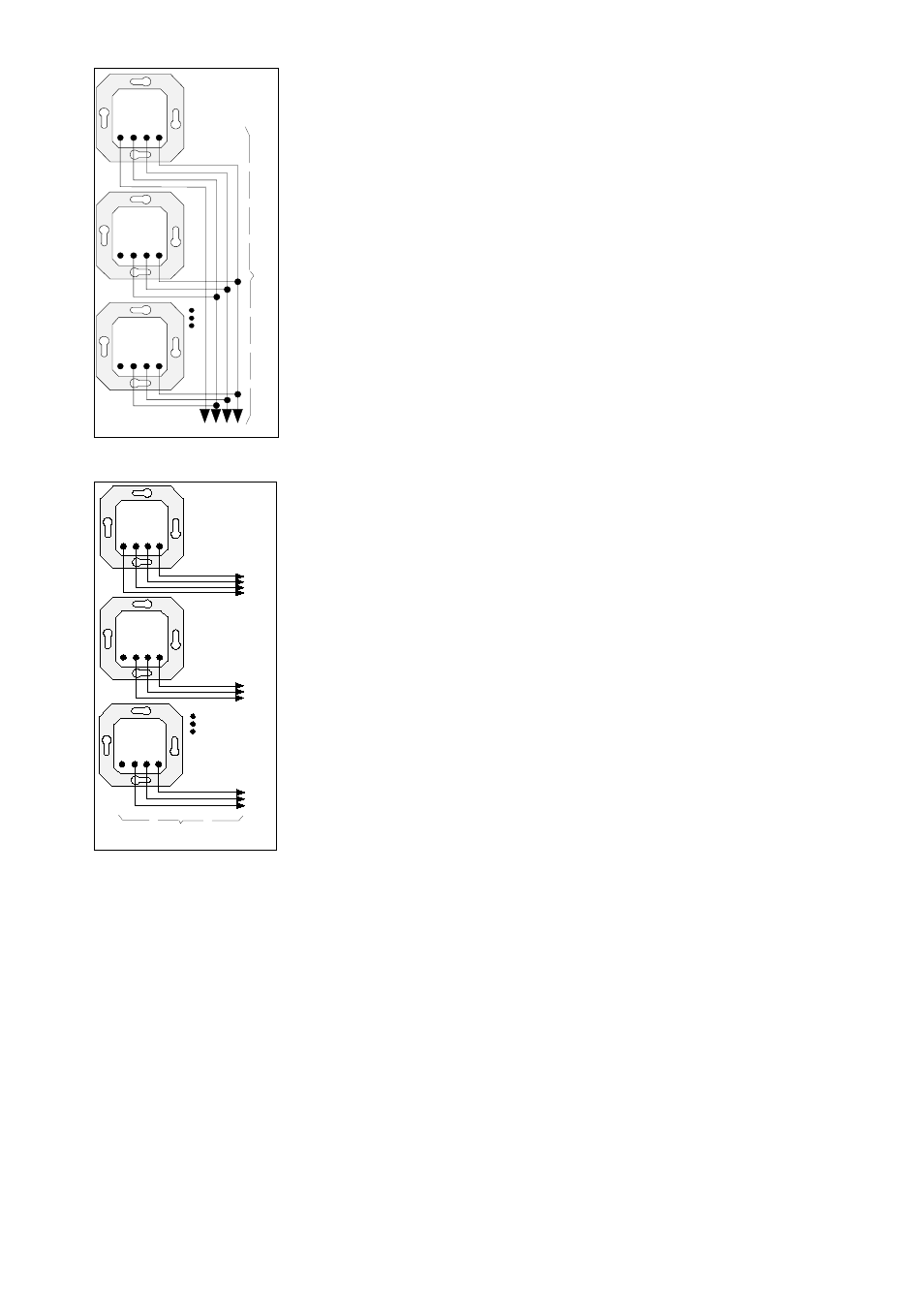

Anschluß System-Einsatz
Linienförmige Verdrahtung
Es sind max. 8 System-Einsätze am System-Leistungsteil für Aufputzmontage und REG
1kanalig, bzw. 16 System-Einsätze am System-Leistungsteil REG 2kanalig anzuschließen.
Nur an einem System-Einsatz wird die Helligkeit ausgewertet (im Bild Gerät 1) und an das
System-Leistungsteil (A) weitergeleitet.
Lx S - +
Lx S - +
Lx S - +
max. 100 m
1
2
8
A
A
A
Anschluß System-Einsatz
Sternförmige Verdrahtung
Es sind max. 8 System-Einsätze am System-Leistungsteil für Aufputzmontage und REG
1kanalig, bzw. 16 System-Einsätze am System-Leistungsteil REG 2kanalig anzuschließen.
Nur an einem System-Einsatz wird die Helligkeit ausgewertet (im Bild Gerät 1) und an das
System-Leistungsteil (A) weitergeleitet.
