12
REMKO PWW

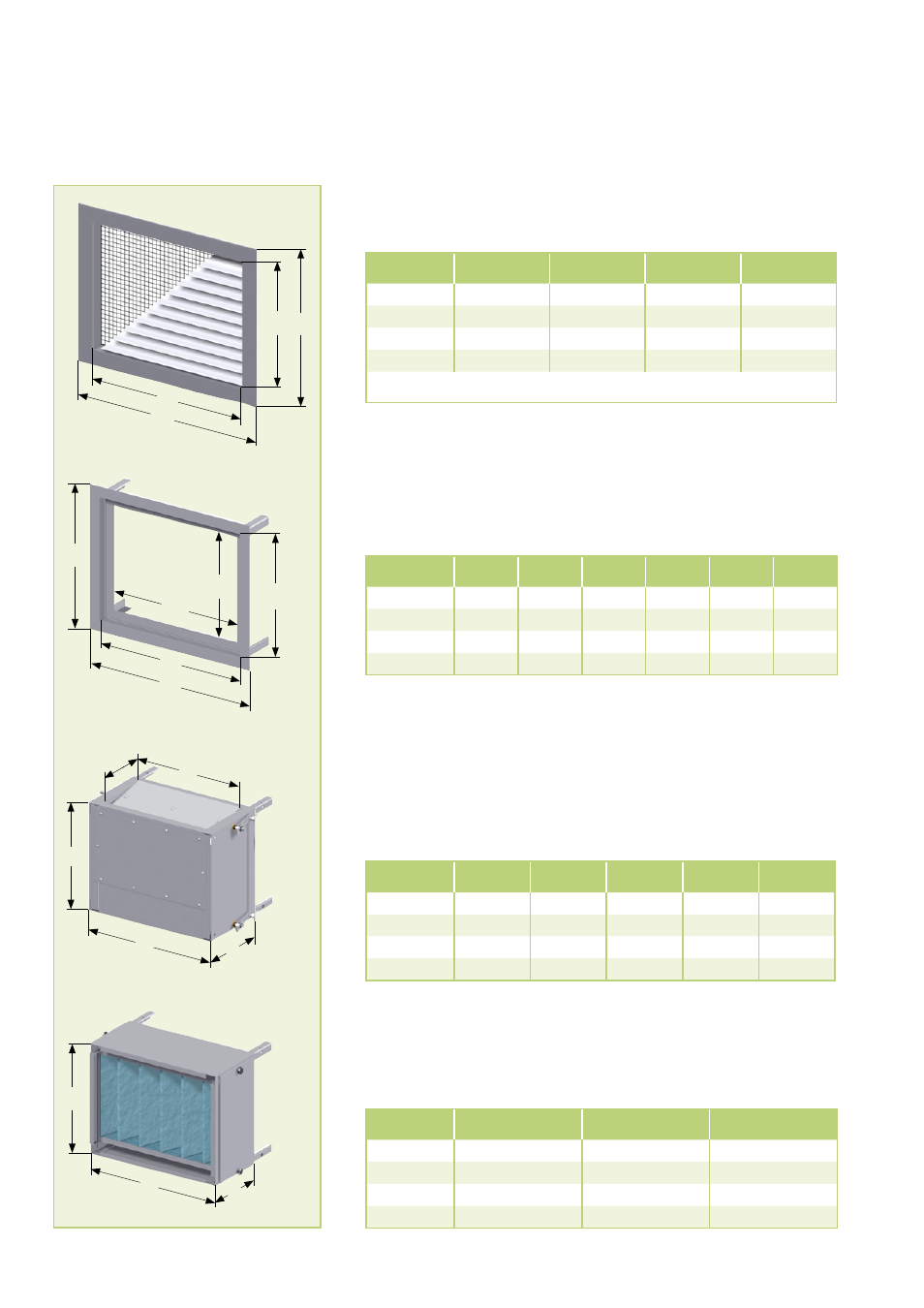

Außenluft-Ansauggitter AG
Ansaug-Schutzgitter für Frischluft-Ansaug durch die Außenwand
PWW
a
mm
a1
mm
b
mm
b1
mm
30 450 550 330 430
50 530 630 405 505
80 690 690 520 620
100 770 890 630 720
Für den Wanddurchbruch: Maß a und b + ca. 15 mm
a
b
Wandbefestigungskonsole WM
für die Wandbefestigung von Ansaugseitigem Zubehör an der
Außenwand
PWW
a
mm
a1
mm
a2
mm
b
mm
b1
mm
b2
mm
30 620 540 460 500 420 340
50 700 620 540 575 495 415
80 860 780 700 690 610 530
100 940 860 780 800 720 640
b1
Filterkasten FK
mit seitlich ausziehbaren Filtereinsatz (Filterklasse G3),
zum Anbau direkt vor den Ventilator
PWW
a
mm
b
mm
c
mm
30 560 440 300
50 640 515 300
80 800 630 300
100 880 740 300
b
Ansaugzubehör
a1
b1
b
Mischluftkasten MLK
für Umluft-/ Außenluft-/ und Mischluftbetrieb. Serienmäßig mit
2 gegenläufigen Jalousieklappen, ohne Stellmotor (Zubehör).
Ausführung Variante A: mit gegenüber liegenden Klappen
Ausführung Variante B: mit Klappen über Eck
PWW
a
mm
b
mm
c
mm
d
mm
e
mm
30 560 440 300 460 225
50 640 515 350 540 275
80 800 630 350 700 275
100 880 740 450 780 375
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
e
a
b
a1
b2
a2
a
c
d
Abb. V
ariante A
a
c
