23
5-stufige Schaltgeräte in 400 V /
50 Hz, Drehstromausführung mit
Betriebsmeldeleuchte.
Der Motorschutz erfolgt durch den
Anschluss von Thermokontakten.
Bei einem evtl. Störfall (Auslösen
der Thermokontakte) fällt das
interne Schaltschütz ab und trennt
den Motor vom Stromnetz.
Nach Abkühlung des Motors und
Behebung der Störungsursache
muss der Betriebsartwahlschalter
zuerst in Stellung „0“ zurückge-
schaltet werden und dann wieder
in die gewünschte Betriebsposition
(Drehzahlposition).
Die Schaltgeräte haben die An-
schlussmöglichkeit für eine ext.
Regeleinrichtung wie z.B. Raum-
thermostat etc.
Schaltgerät, 5-stufig
Spannung Strom Schutzart Gewicht
Schaltgerät V A IP kg
RTRD 2,5 400 2,5 54 10,5
RTRD 4,5 400 4,5 54 15,1
RTRD
3~ Motor mit
Thermokontakten
Raumthermostat
TK
TK W2 U2 V2
W1 V1 U1

1
(2)
5
N L1 L2 L3 U1 V1 W1 TK TK RT RT
N L1 L2 L3 PE
Eingangsspannung
400V/3~N/50 Hz

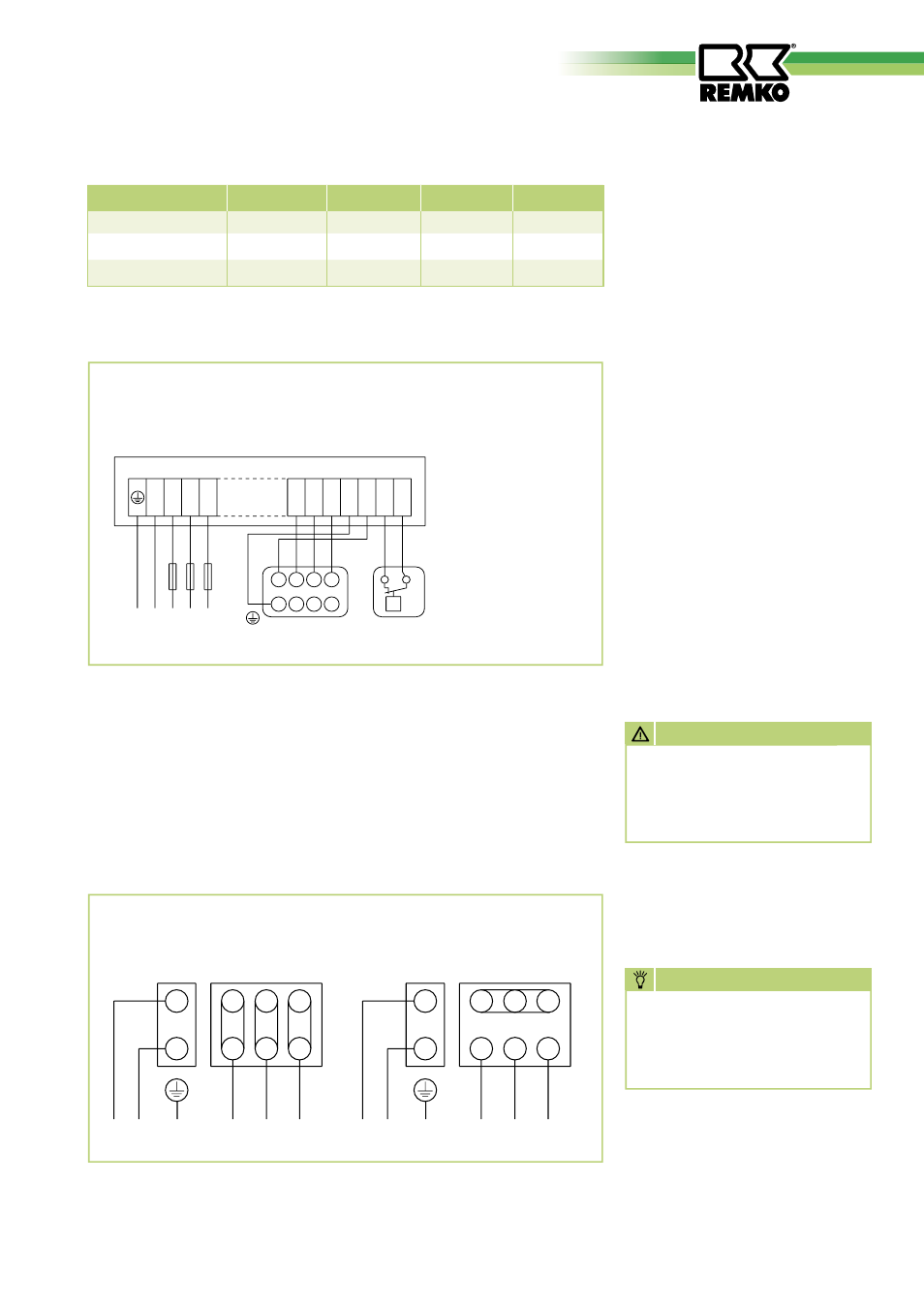

Anschlussschema 5-Stufen Schaltgerät RTRD
hohe Drehzahl
∆� - Schaltung
niedere Drehzahl
Y� - Schaltung
TK W2 U2 V2
TK U1 V1 W1
PE L1 L2 L3
TK W2 U2 V2
TK U1 V1 W1
PE L1 L2 L3
Ventilatormotor 400 V, 2-stufig
∆ / Y Umschaltung und Thermokontakten
Geräte-Standardausführung
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
Anschlussschema
HINWEIS
Alle Anschlussklemmen der
Elektroverdrahtung sind auf ih-
ren festen Sitz zu kontrollieren
und ggf. nachzuziehen.
ACHTUNG
Der elektrische Geräteanschluss
ist durch autorisiertes Fachper-
sonal nach DIN EN 60335-1
und VDE 0116 auszuführen.
