15
Technische Daten:
Stellmotor Typ KSP überlastsicher.
Leistung 5 W
230 Volt, 50 Hz
Schutzart IP 54
Laufzeit ca. 180 Sekunden.
Maximale Umgebungstemperatur
55° C.
Stellmotor stufenlos regelbar
Der Stellmotor Typ KSP wird mit
230 V Netzspannung versorgt.
Ein Transformator wandelt die
Netzspannung in eine Kleinspan-
nung von 24 Volt um.
Der Motor wird abhängig von der
Eingangsspannung und der Stel-
lung des Rückführpotentiometers
angesteuert.
Mit dem Schalter A / B wird die
Spannung zum Motor und gleich-
zeitig zum Rückführpotentiometer
umgepolt. Durch das Umpolen der
Spannung ändert sich die Dreh-
richtung des Motors.
Zur Anzeige der Klappenstellung
kann ein Drehspulinstrument zwi-
schen den Klemmen (1) + und (4)
angeschlossen werden.
Daten des Instrumentes 0 bis 100
µA, Ri max. 2500
Ω.
Zwischen den Klemmen (1) + und
(3) - kann eine Spannung von
9,0 V-, mit einem Strom von max.
10 mA, abgenommen werden.
Stellmotor Auf / Zu
Der Stellmotor wird direkt auf die
Klappenachse montiert. Er ist mit
einem Universalklemmblock aus-
gerüstet und wird mit der mitgelie-
ferten Verdrehsicherung fixiert.
Der Antrieb ist überlastsicher und
benötigt keine Endschalter.
Bei Handbetätigung kann das
Getriebe mit einer selbstrückstel-
lenden Drucktaste ausgerückt
werden.
Technische Daten:
Stellmotor Typ KSH
überlastsicher
Leistung 10 W, 230 Volt, 50 Hz.
Schutzart IP 54,
Laufzeit ca. 180 Sekunden
Maximale Umgebungstemperatur
55° C.
����
�� � ��
�������
� � �
���� ����
���������������� ���� �����
����������������
�� �� ������ � ����
�� �� ������ � ���
���������������� � � � � � ��
�
� �� � �
�������
� � �

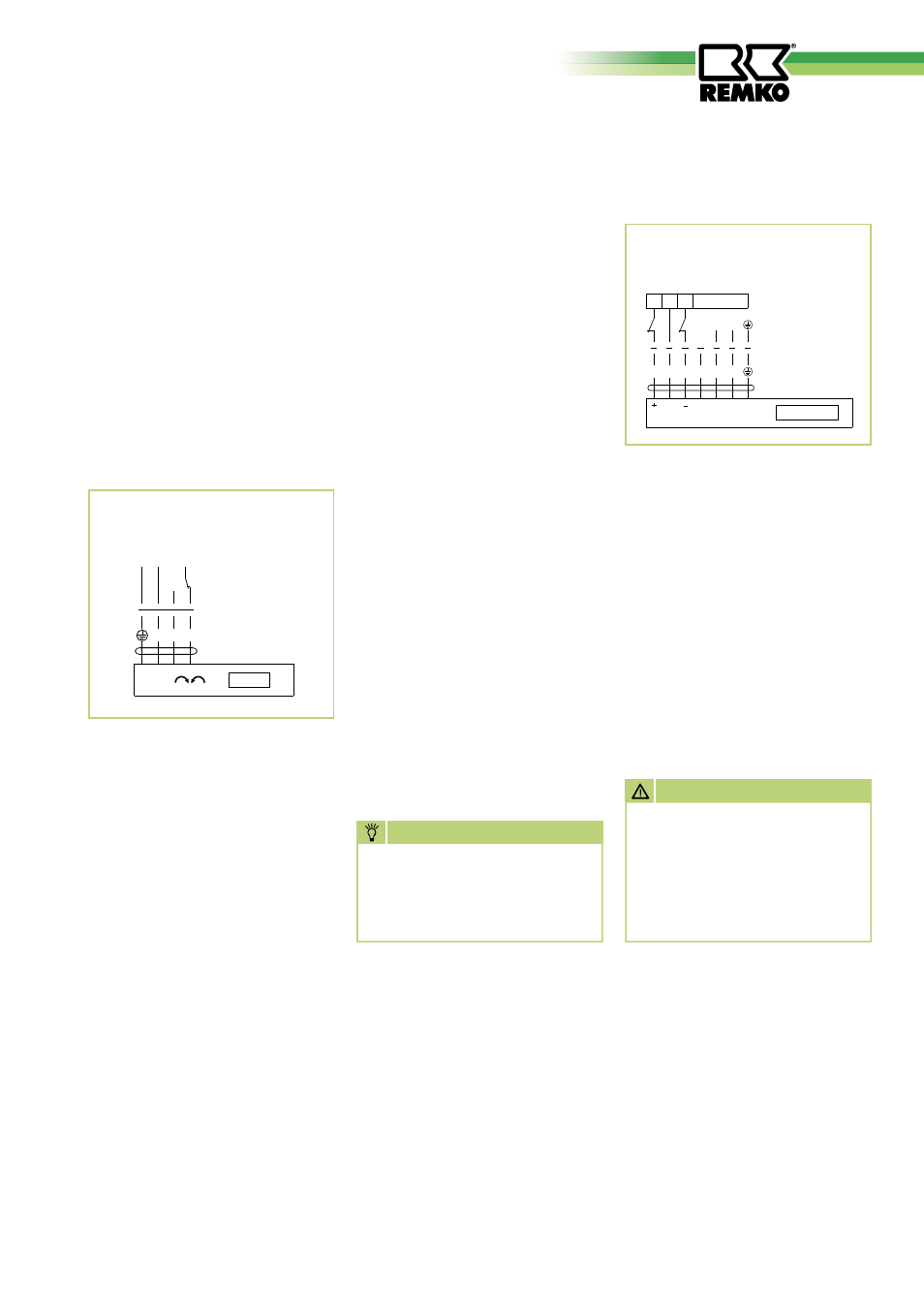

Anschlussschema
Anschlussschema
ACHTUNG
Montage- und Reparaturarbei-
ten an der Elektroinstallation
dürfen aus sicherheitstech-
nischen Gründen nur durch
autorisiertes Elektro-Fachper-
sonal ausgeführt werden.
HINWEIS
Alle Anschlussklemmen der
Elektroverdrahtung sind auf ih-
ren festen Sitz zu kontrollieren
und ggf. nachzuziehen.
