Gruppenschaltung
Das Schaltgerät ist für Gruppen-
schaltung geeignet. Dabei können
mehrere Motoren gleicher Schal-
tung an ein Schaltgerät ange-
schlossen werden.
Die Gesamtleistung der ange-
schlossenen Motoren darf die
zulässige Schaltleistung des Schalt-
gerätes nicht überschreiten.
Die Thermokontakte aller Motoren
sind in Reihe zu schalten.
Hinweis zum sicheren Betrieb
Erdung, Nullung oder Schutzschal-
tung und Netzabsicherung sind
nach den Vorschriften des VDE
bzw. des zuständigen EVU bauseits
durchzuführen. Die elektrischen
Geräteanschlüsse sind durch au-
torisiertes Fachpersonal nach den
geltenden Bestimmungen unter
Beachtung der örtlichen Vorschrif-
ten gemäß den Anschlussplänen
durchzuführen.
Drehstrom 400 Volt,
Ventilator 2-stufig
maximale Schaltleistung 4 kW Auf-
putzmontage, Motorschutz durch
eingebaute Thermokontakte
im Ventilatormotor, Anschluss-
klemmen für Thermokontakte,
Raumthermostate, Frostschutz-
thermostat und Mischluftkasten-
stellmotor
Ausführung
robustes Kunststoffgehäuse,
Schutzart IP 54.
Schutzisoliert nach VDE.
Frontschilder mit Symbolen für
Schaltstellungen und Betriebsar-
ten, Netzeingangs- und Schutz-
leiterklemmen, Hauptschütz,
Stufenwahlschalter mit den
Funktionen „1. Stufe / 2. Stufe“,
Steuersicherungen, Betriebs- und
Störmeldeleuchten, Betriebsart-
wahlschalter mit den Funktionen
„Aus / Entriegelung / Thermos-
tat- / Dauerbetrieb“, Steuerrelais,
Klemmen für den
Motorausgang, Anschlussklemmen
für Thermokontakte, Raumther-
mostate und Frostschutzthermo-
stat, Mischluftkastenstellmotor
sowie stufenloser Ansteuerung des
Mischluftkastenstellmotors über
Fernpotentiometer.
Funktion
Die gegenläufigen Jalousieklappen
im Mischluftkasten sind mittels
Fernpotentiometer stufenlos an-
steuerbar.
Bei ausgeschaltetem Gerät fahren
die Klappen zwangsläufig in
„ZU“-Stellung.
Der Frostschutzthermostat schließt
die Klappen und schaltet den
Ventilator ab. Wiedereinschalten
nach einem Störfall Nach jeder
Netzunterbrechung oder Ventila-
torstörung muss der Betriebsart-
wahlschalter zuerst in Stellung „0“
zurückgeschaltet werden!
Schaltgerät SW 2.2 DPP
Thermo-
kontakt
Motor
Frostschutz-
thermostat
Beim Parallelbetrieb mehrerer
Lüfter alle Thermokontakte in
Reihe schalten!
Nacht-
Thermostat
Tag-
Thermostat
Thermoschutz für
2 Geräte
Thermoschutz für
3 Geräte
Thermoschutz für
4 Geräte
Anschlußschema der Thermokontakte
1
2
3
4
5
6
7
8
9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35
29 30
30
29
30
29
M
3~
L1 L2 L3
N PE
U1
W1
V1
W2 U2 V2
Einspeisung
400V / max.16A
Lüftermotor
2-stufig / 400V
Beim Parallelbetrieb mehrerer Lüfter bis max. 4 kW
Gesamtleistung erfolgt der Anschluß über
einen externen Klemmverteiler!
Zuluftklappe
230 V ~
1
2
3
N L1 PE
�
�
�

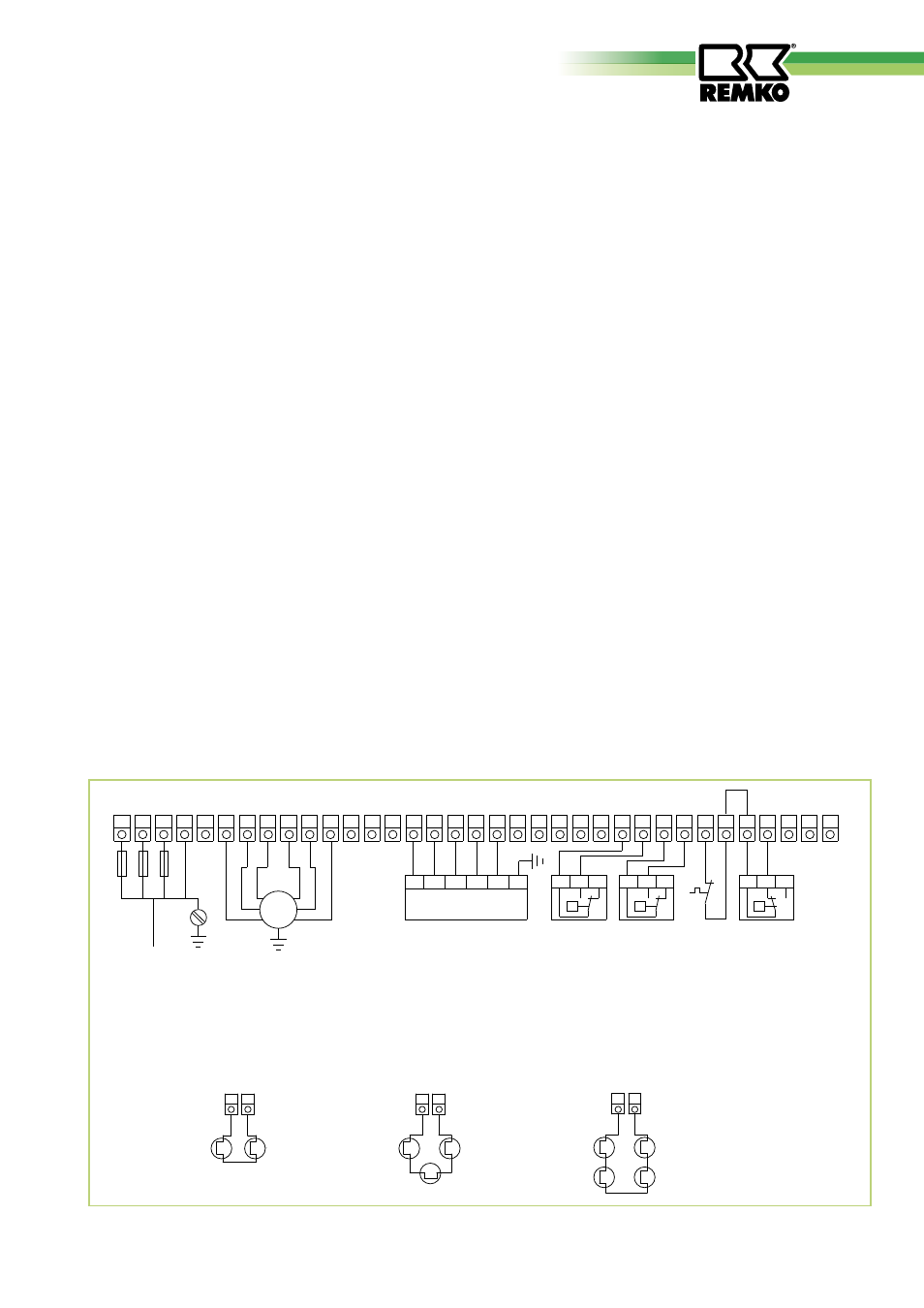

Anschlussschema
