19
Dabei können mehrere Motoren
gleicher Schaltung an ein Schaltge-
rät angeschlossen werden.
Die Gesamtleistung der ange-
schlossenen Motoren darf die
zulässige Schaltleistung des Schalt-
gerätes nicht überschreiten.
Die Thermokontakte aller Motoren
sind in Reihe zu schalten.
Hinweis zum sicheren Betrieb
Erdung, Nullung oder Schutzschal-
tung und Netzabsicherung sind
nach den Vorschriften des VDE
bzw. des zuständigen EVU bauseits
durchzuführen.
Die elektrischen Geräteanschlüsse
sind durch autorisiertes Fachper-
sonal nach den geltenden Be-
stimmungen unter Beachtung der
örtlichen Vorschriften gemäß den
Anschlussplänen durchzuführen.
Drehstrom 400 Volt,
Ventilator 2-stufig
maximale Schaltleistung 4 kW
Aufputzmontage, Motorschutz
durch eingebaute Thermokontakte
im Ventilatormotor, Anschluss-
klemmen für Thermokontakte,
Raumthermostate und Frostschutz-
thermostat
Ausführung
robustes Kunststoffgehäuse,
Schutzart IP 65.
Schutzisoliert nach VDE, Frontschil-
der mit Symbolen für Schaltstel-
lungen und Betriebsarten, Netzein-
gangs- und Schutzleiterklemmen,
Hauptschütz, Stufenwahlschalter
mit den Funktionen „1. Stufe /
2. Stufe“, Steuersicherungen,
Betriebs- und Störmeldeleuchten,
Betriebsartwahlschalter mit den
Funktionen „Aus / Entriegelung /
Thermostat- / Dauerbetrieb“,
Steuerrelais, Klemmen für den Mo-
torausgang, Anschlussklemmen für
Thermokontakte, Raumthermosta-
te und Frostschutzthermostat.
Funktion
Der Frostschutzthermostat schaltet
den Ventilator ab.
Wiedereinschalten nach
einem Störfall
Nach jeder Netzunterbrechung
oder Ventilatorstörung muss der
Betriebsartwahlschalter zuerst in
Stellung „0“ zurückgeschaltet
werden!
Gruppenschaltung
Das Schaltgerät ist für Gruppen-
schaltung geeignet.

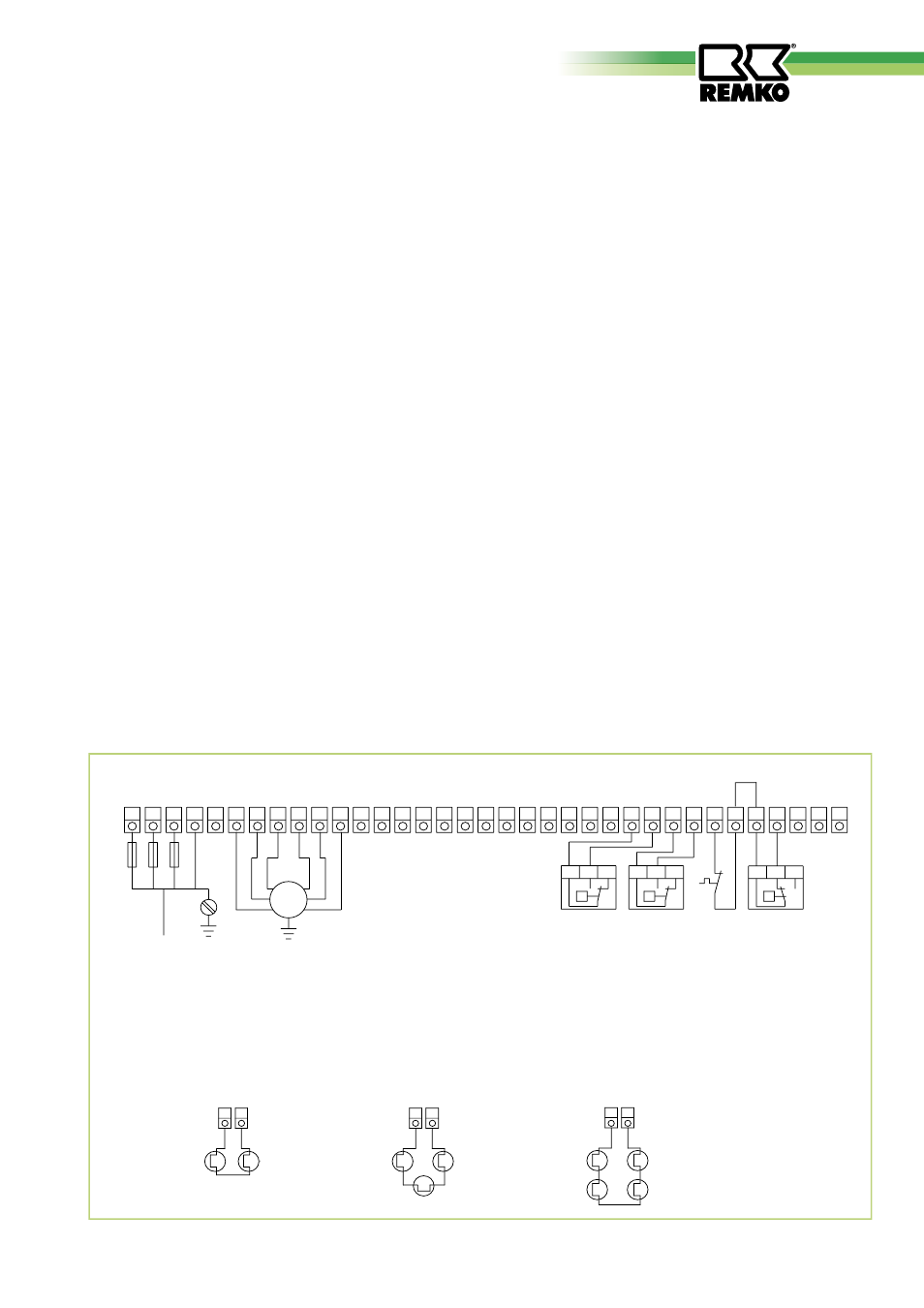

Schaltgerät SW 2.1 D
��������
��������
������
�������������
�����������
����� ���������������� ��������� �������
���� ����� �� ��� ���������������
�������� ���� ���������� ����� ������
������������ ��������� ����������������
����� ���������������� ���������
������� ����� ��������������� ���
������ ����������
������
�����������
����
�����������
������������� ���� �
�� �������
������������� ���� �
�� �������
������������� ���� �
�� �������
��������������� ���� ���������������
�
� � � � � � � � � �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� �� ��
�� �� �� �� �� ��
�
��
�� �� �� � �� �� �� �� �� �� ��
������������
����� �� ��������
������������
��������� �� �����
� � �
Anschlussschema
