schlossen werden.
Die Gesamtleistung der ange-
schlossenen Motoren darf die
zulässige Schaltleistung des Schalt-
gerätes nicht überschreiten.
Die Thermokontakte aller Motoren
sind in Reihe zu schalten.
Hinweis zum sicheren Betrieb
Erdung, Nullung oder Schutzschal-
tung und Netzabsicherung sind
nach den Vorschriften des VDE
bzw. des zuständigen EVU bauseits
durchzuführen. Die elektrischen
Geräteanschlüsse sind durch au-
torisiertes Fachpersonal nach den
geltenden Bestimmungen unter
Beachtung der örtlichen Vorschrif-
ten gemäß den Anschlussplänen
durchzuführen.
Drehstrom 400 V,
Ventilator 2-stufig
maximale Schaltleistung 4 kW,
Aufputzmontage, Motorschutz
durch eingebaute Thermokontakte
im Ventilatormotor.
Ausführung
robustes Kunststoffgehäuse,
Schutzart IP 54.
Schutzisoliert nach VDE.
Frontschild mit Symbolen für
die Schaltstellungen, Netzein-
gangs- und Schutzleiterklemmen,
Hauptschütz, Steuerschalter mit
den Funktionen “Aus / 1.Stu-
fe / 2.Stufe”, Steuersicherung,
Betriebsmeldeleuchte (erlischt
bei Ventilatorstörung und/oder
Netzunterbrechung
zum Schaltge-
rät, Entstörtaste, Klemmen für den
Motorausgang, Anschlussklemmen
für Thermokontakte und Raum-
thermostat.
Wiedereinschalten nach
einem Störfall
Nach jeder Netzunterbrechung
oder Ventilatorstörung muss die
„Entstörtaste Ventilator“
1x betätigt werden!
Gruppenschaltung
Das Schaltgerät ist für Gruppen-
schaltung geeignet. Dabei können
mehrere Motoren gleicher Schal-
tung an ein Schaltgerät ange-

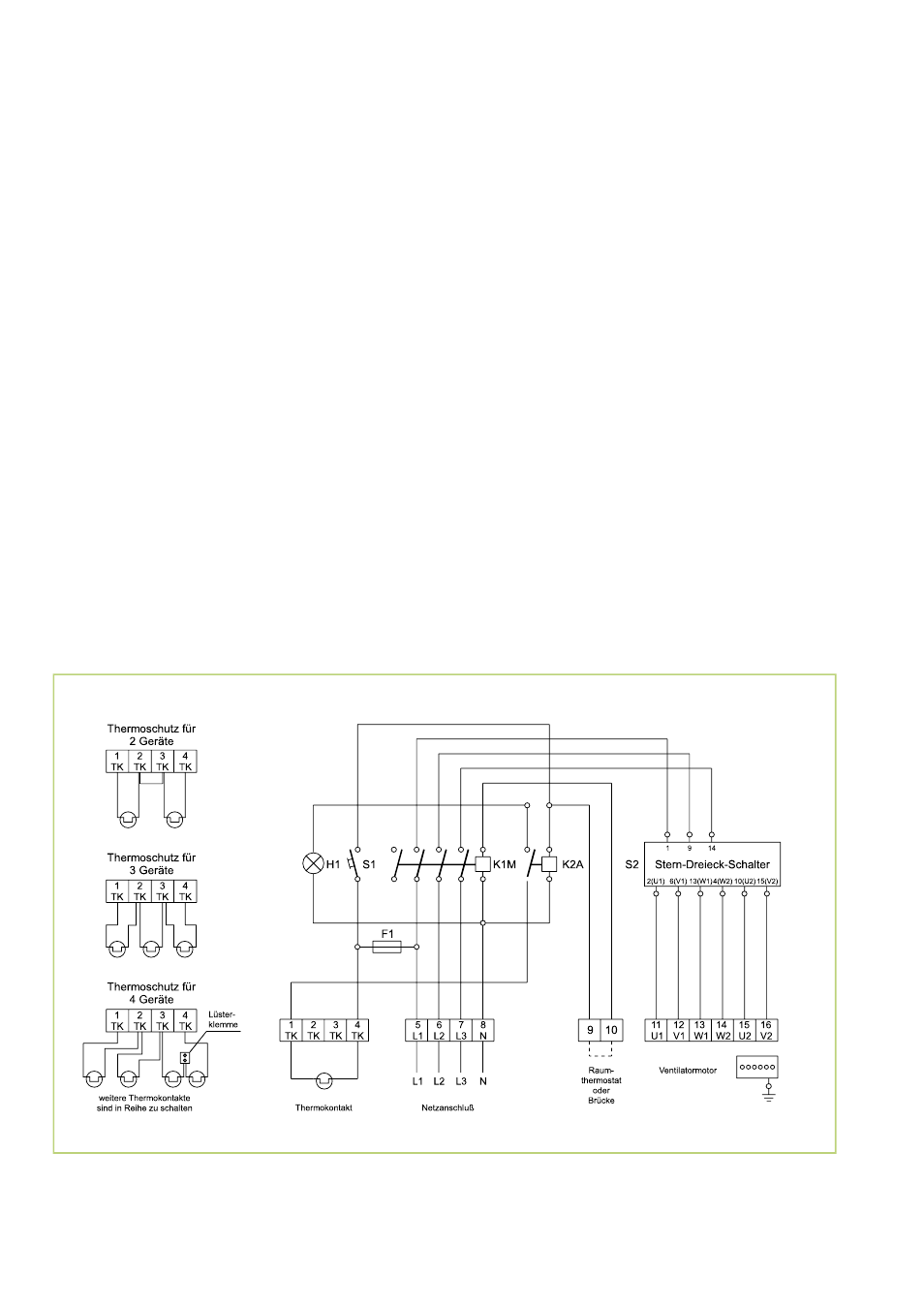

Schaltgerät SW 2 - 380 DI
S1 = Entstörtaste Ventilator
K2A = Hilfsrelais
K1M = Schütz für Ventilatormotor
H1 = Betriebsmeldeleuchte
F1 = Steuersicherung
S2 = Steuerschalter
Schalt- und Anschlussschema
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
