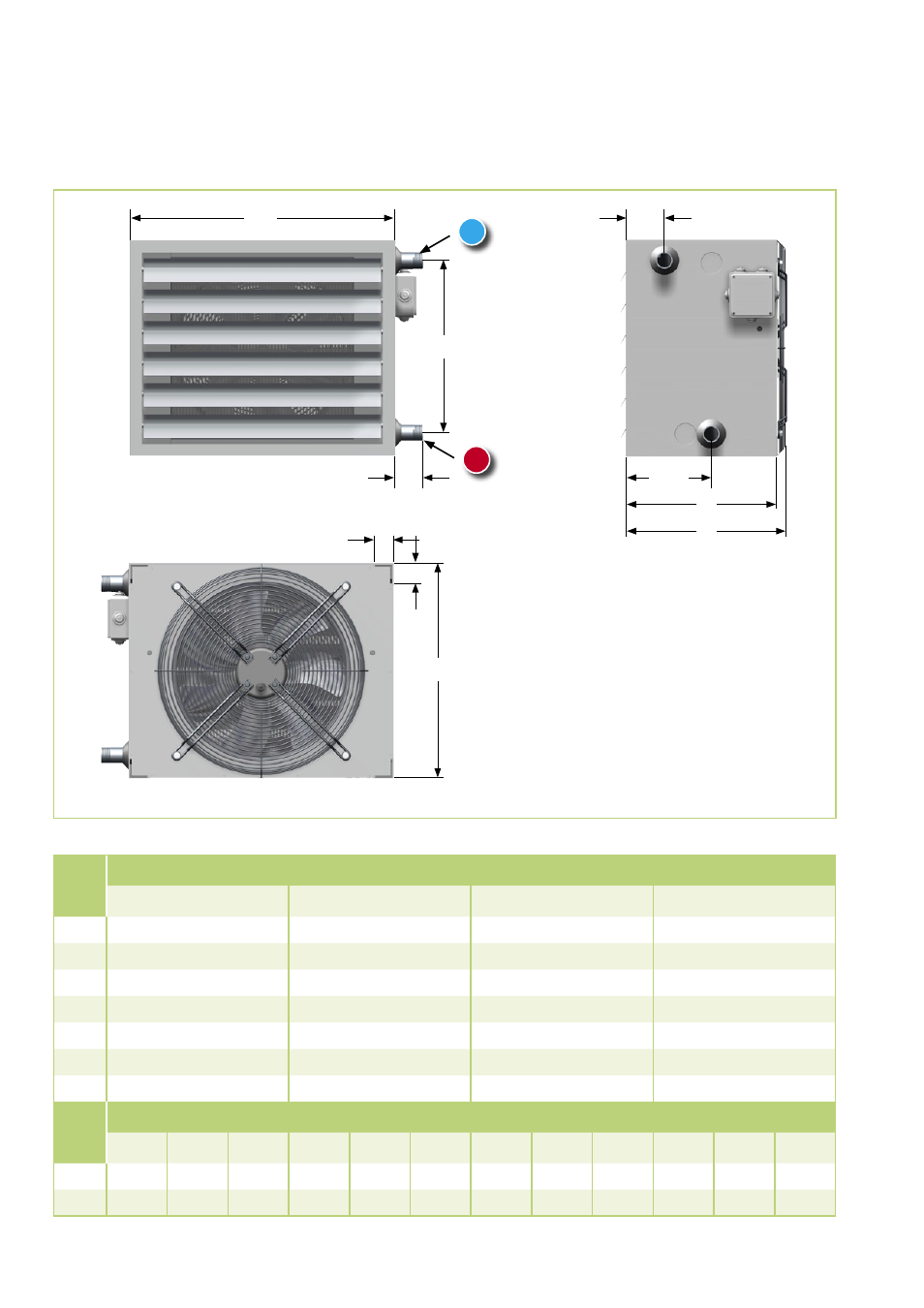

Geräteabmessungen
Maße
mm
Geräte Typ
PWW 30 PWW 50 PWW 80 PWW 100
A 560 640 800 880
B 440 515 630 740
C 360 360 360 390
D 403 406 412 452
E 344 419 534 644
F 80 80 80 80
G 45 45 45 45
Maße
Zoll
Geräte-Typ
30-2 30-3 30-4 50-2 50-3 50-4 80-2 80-3 80-4 100-2 100-3 100-4
V R ¾“ R 1“ R 1¼“ R ¾“ R 1“ R 1¼“ R 1“ R 1¼“ R 1¼“ R 1¼“ R 1½“ R 1½“
R R ¾“ R 1“ R 1¼“ R ¾“ R 1“ R 1¼“ R 1“ R 1¼“ R 1¼“ R 1¼“ R 1½“ R 1½“
Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten.
A
B
G
C
E
F 167
98
D
G
V = Wassereintritt (Vorlauf)
R = Wasseraustritt (Rücklauf)
V
R
Der Wassereintritt (Vorlauf) ist immer
„UNTEN“ auszuführen.
Auch wenn die Geräte bei der Montage
gedreht werden und von der anderen
Seite angeschlossen werden.
